Rev. 1.0 MS 参数 3-9 3-7 ． 注释 3-7-1 ． 功能 保存系列号 、 机器修订本 、ROM 的初期版本 。 3-7-2 ． 使用治具 本设定不使用治具 。 3-7-3 ． 操作 选择了 [ 初期設置 （Ｉ ）][ 注释 （Ｍ ）...] 之后，显示出下列设定画面 。 请用键盘输入系列号 ( 最多 9 字 )、 机器修订本 ( 最多 8 字 )、ROM 的初期值 ( 最多 29 字 )。
Rev. 1.0
MS 参数
3-8
3-6．OCC调节板控制参数
3-6-1．功能
可改变 OCC 照明的初始参数。
3-6-2．使用治具
本设定不使用治具。
3-6-3．操作

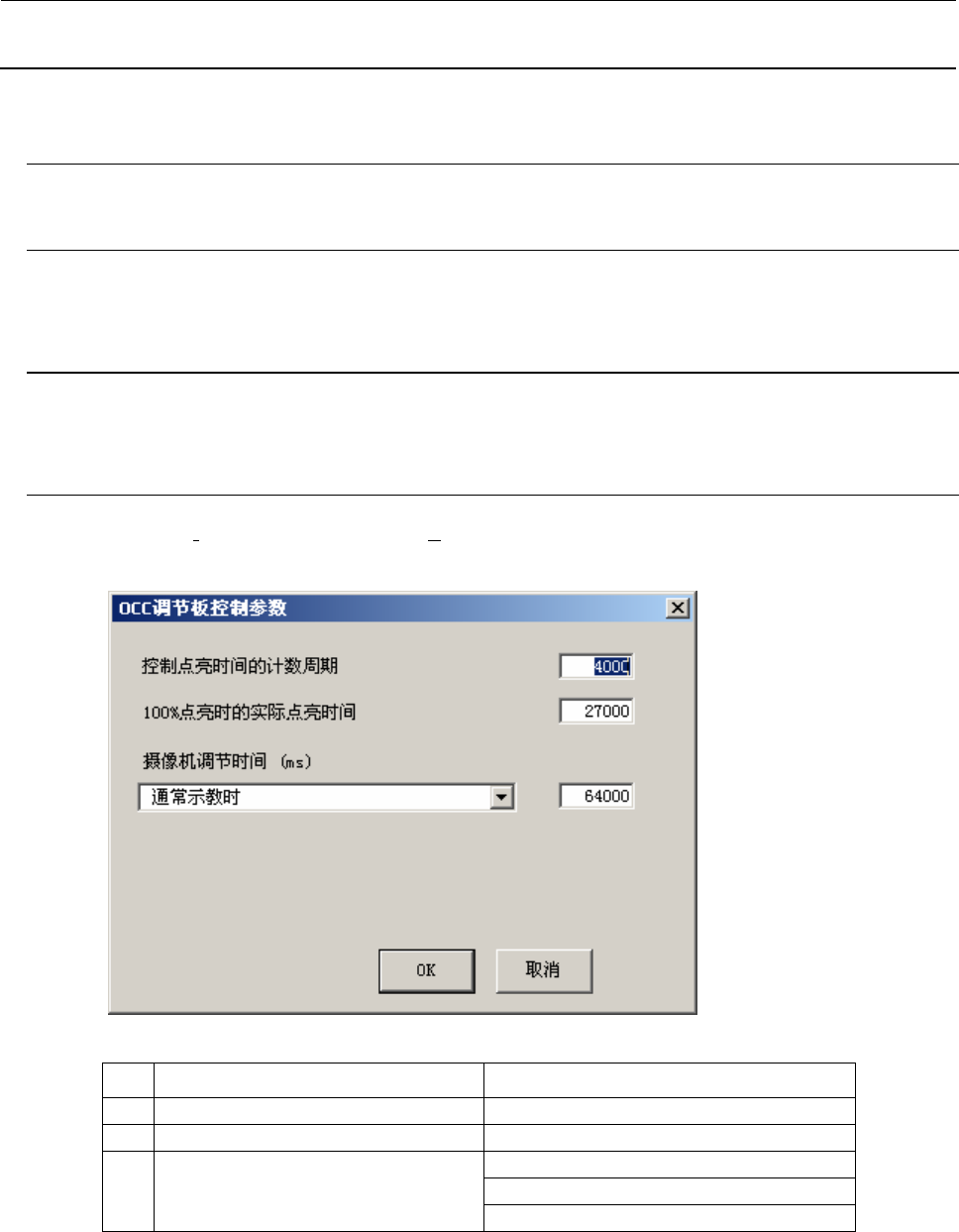

选择了[初期設置（Ｉ）][OCC 调节板控制参数（T）...]之后，下面的画面显示出来。各项目请用黑点选择动作
规范。参数的改变仅限于有 JUKI 公司的指示时实施。
No. 项目 设定内容
1 控制点亮时间的计数周期
2 100％点亮时的实际点亮时间
通常示教时
常规生产时
3 摄像机调节时间（ms）
调整照明时
Rev. 1.0
MS 参数
3-9
3-7．注释
3-7-1．功能
保存系列号、机器修订本、ROM 的初期版本。
3-7-2．使用治具
本设定不使用治具。
3-7-3．操作

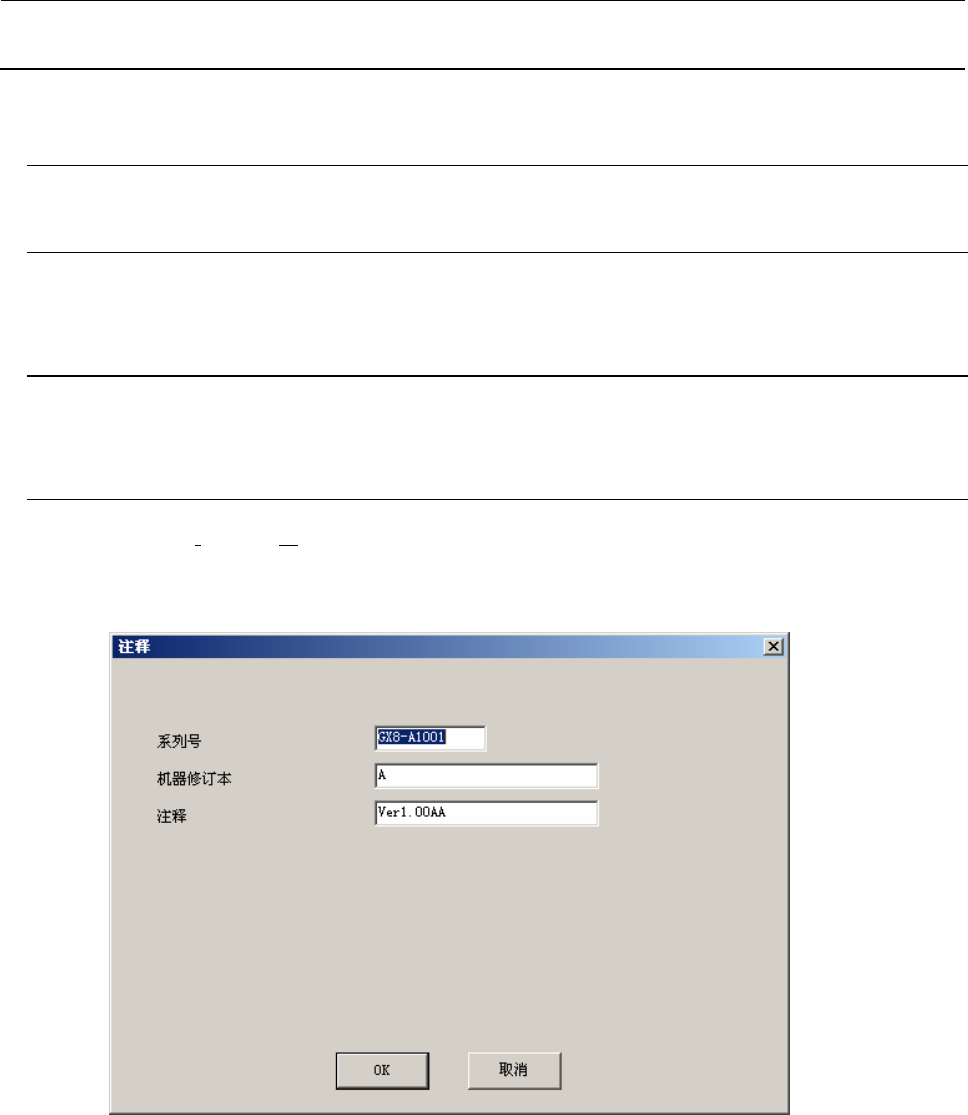

选择了[初期設置（Ｉ）][注释（Ｍ）...]之后，显示出下列设定画面。
请用键盘输入系列号(最多 9 字)、机器修订本(最多 8 字)、ROM 的初期值(最多 29 字)。
Rev. 1.1
MS 参数
4-1
4. 偏差设置
4-1．激光/传感器偏差
4-1-1．功能

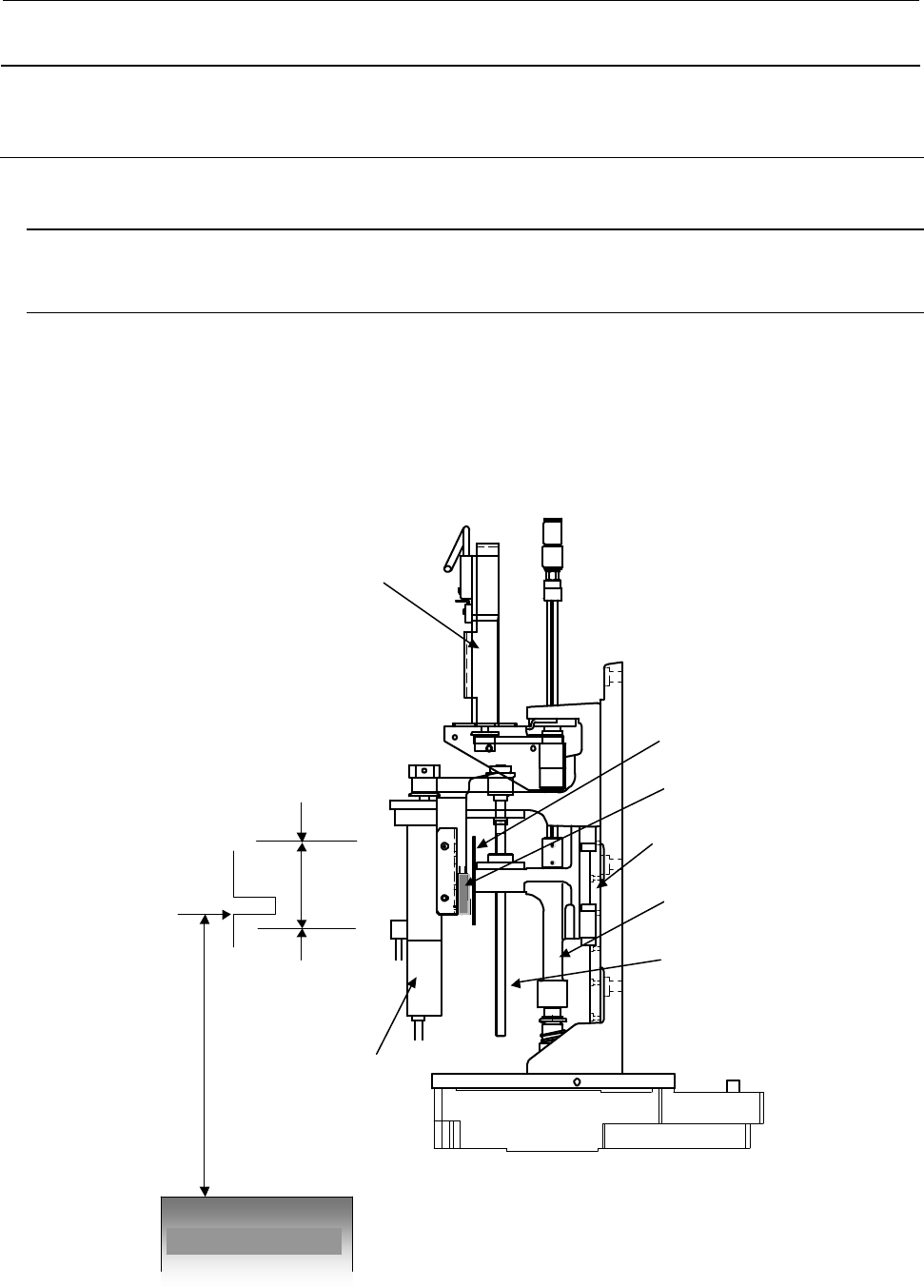

激光/传感器偏差是取得基板上面高度、激光高度、吸嘴旋转中心。
机板的上面高度取得从校准部上面到各贴装头的 Z 轴原点位置的尺寸。
θモータ
Zモータ
リニアガイド
Z軸スライドシャフト
ボールネジ
原点センサ
センサドグ
キャリブレーションブロック
Z軸原点位置
原点センサ
ON領域
原点センサ
OFF領域
原点センサ
OFF領域
基板上面高さ
エンコーダ
Z相信号
θ马达
原点传感器
OFF 区域
编码器
Z 相信号
Z 轴原点位置
原点传感器
ON 区域
原点传感器
OFF 区域
Z 马达
基板上面高度
校准块
传感器碰块
原点传感器
直线导轨
Z 轴滑动轴
滚珠丝杠
