Rev. 1.1 MS 参数 4-19 4-5 ． VCS 偏差 4-5-1 ． VCS 光量粗调整 设定 VCS（LED） 的基准光量 。 如果设定值错误的话，视觉识别异常发生 。 4-5-1-1． 功能 进行 VCS 的各 LED 照明亮度调整 。 4-5-1-2． 使用治具 ・VCS HT 治具 1 （ 40107840 ） ・ V C S H T 治具 2 （ 40107841 ） ・VCS 治具板 D （ E21399980A…
Rev. 1.1
MS 参数
4-18

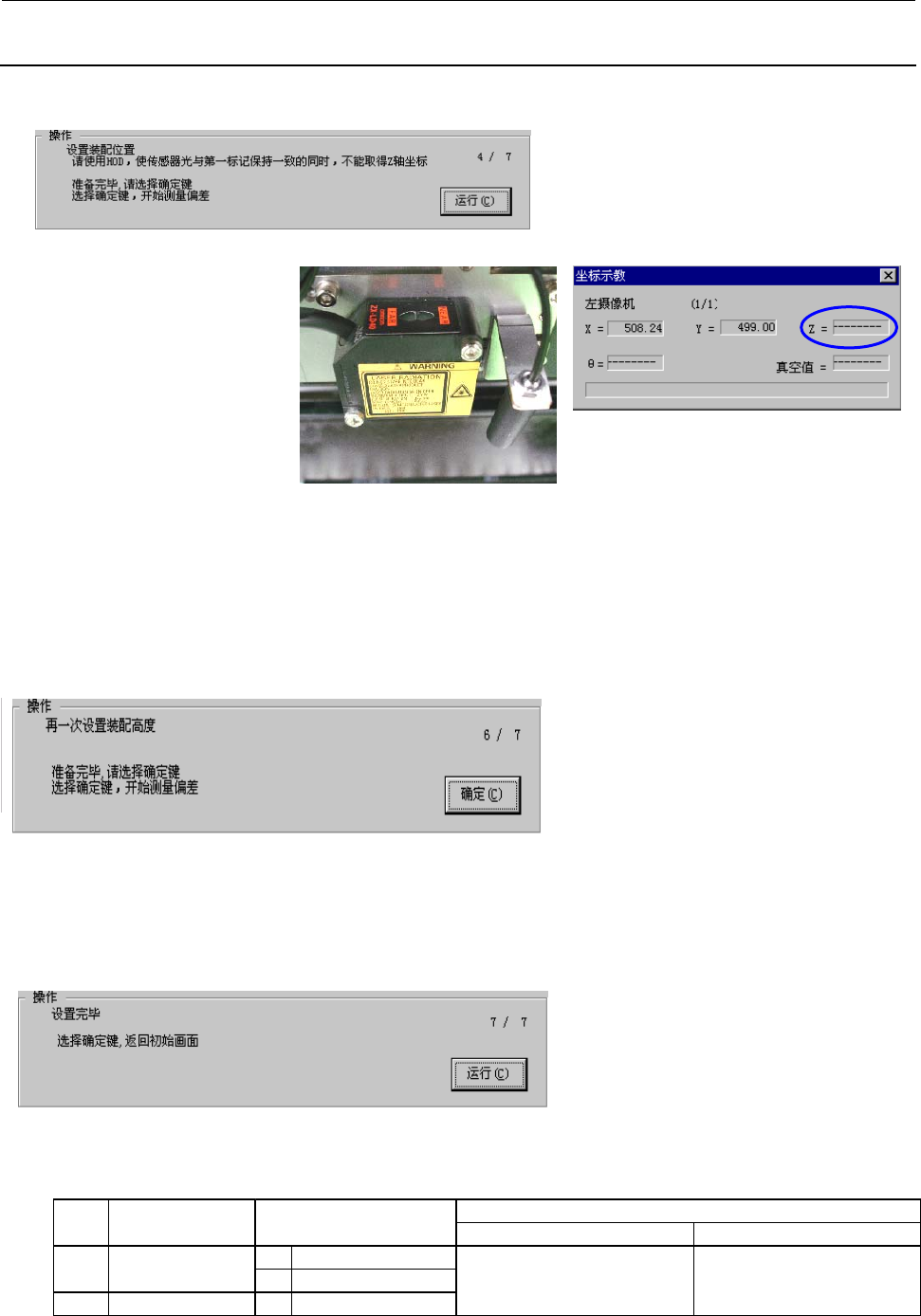

＜操作・４／7（组装位置）＞
经演示，移动贴装头，传感器光照到
CAL 块的第１标记，按 HOD 的确定键。
此时，确认传感器为 OFF
（传感器头的 LED 两侧都闪亮，
演示画面的 Z 坐标值不显示）。
准备完毕，请选择确认。
选择了确认之后，HMS 传感器测定 CAL 块的第１标记位置。
・测定内容
①用 HMS 取得的高度差测定 CAL 块的第１标记中心位置。
②用①计算的第１标记中心位置和现有的 CAL 块第１标记的位置计算新的组装位置。
＜操作・6/7＞
测定重新组装高度。
选择了确认之后，用 HMS 传感器测定组
装高度。
・测定内容
①分别测定取得在 CAL 块上 9 处的高度。
②除了取得 9 处值种的上部 2 处和下部 2 处以外，把其他 5 处的平均值作为组装高度进行更新。
＜操作・7／7＞
设定完毕。选择确认之后，返回初期設置
画面。
4-4-2-4．MSP允许值
MSP 值不良时 Ｎｏ. 项目 MSP 允许值
异常点
X ±2mm 1 组装位置
Y ±2mm
2 组装高度 Z ±0.5mm
吸附高度演示不良 组装位置精度
检查(更换)项目
Rev. 1.1
MS 参数
4-19

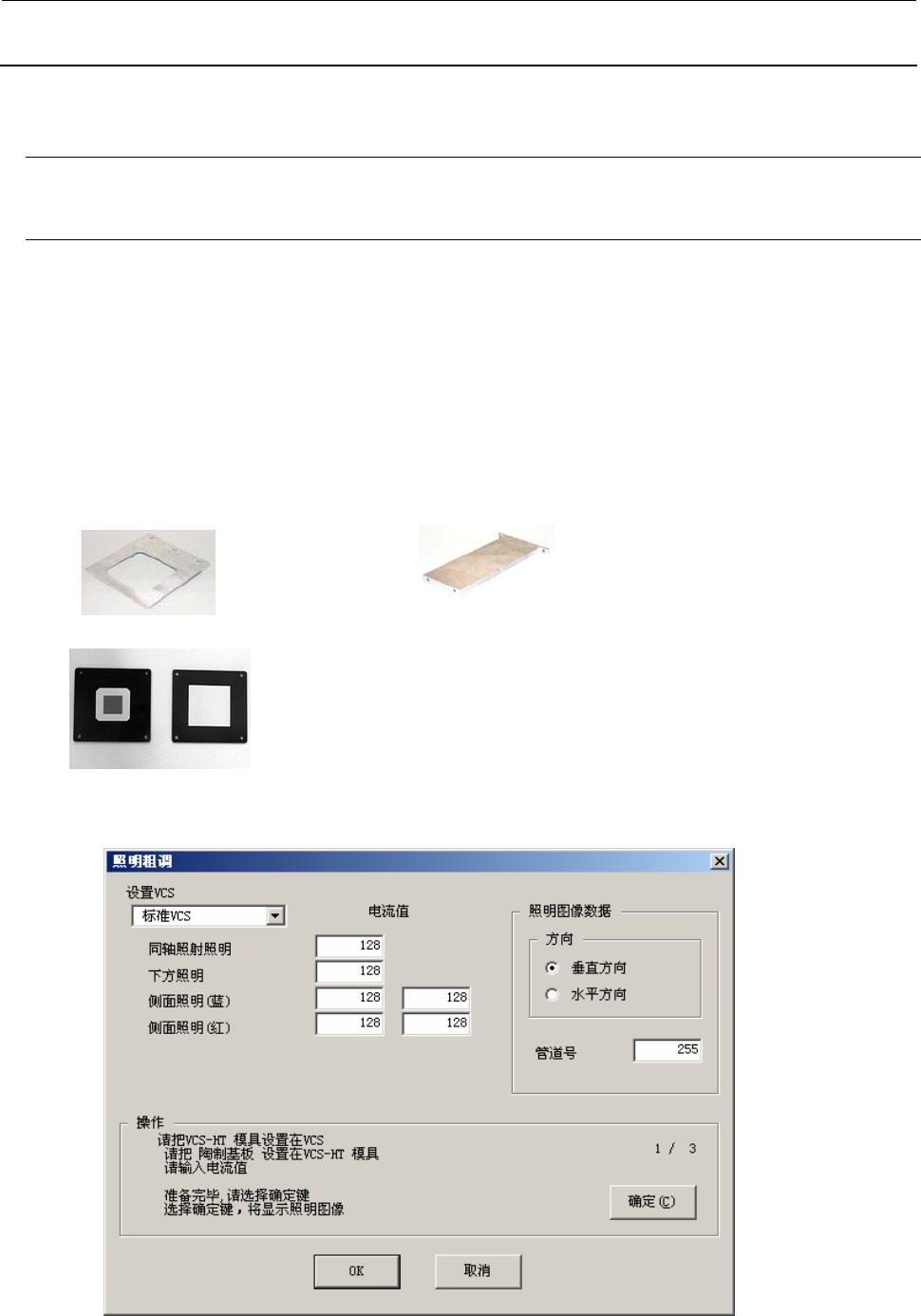

4-5．VCS偏差
4-5-1．VCS光量粗调整
设定 VCS（LED）的基准光量。
如果设定值错误的话，视觉识别异常发生。
4-5-1-1．功能
进行 VCS 的各 LED 照明亮度调整。
4-5-1-2．使用治具
・VCS HT 治具 1（40107840） ・VCS HT治具 2（40107841）
・VCS 治具板 D（E21399980A0）
4-5-1-3．操作
Rev. 1.1
MS 参数
4-20
1) 同轴落射照明
请按照以下操作顺序进行调整。
① 请把 VCS 治具板 D 组件置放在 HT 治具上。
② 请通过主画面启动 MS 参数，选择[偏差设定（O）]→[VCS 偏差（V）]→[光量粗调整（L）]。
③ 请用 PAGE DOWN 键切换到照明亮灯宽度设定画面。
④ 请用 TAB 键或鼠标选择同轴落射照明，设定为 50。
⑤ 请用 PAGE UP 键切换到电流值设定画面。
⑥ 请把照明图数据设定为“垂直方向”、线编号:255。
⑦ 请按“确定”键，确认 VCS 画面上照明图的 MAX_LVL 是否为 105±2。
⑧ 按了“确定”键，但不符合调整值时，请调整同轴落射照明的电流值，再次从⑦开始重复操作。
（注 1）
⑨ 达到调整值后，不要改变电流值再重复 10 次⑦、⑧的操作，确认每次的值均达到调整值。
（注 1）用电流值无法调整时，请改变照明亮灯宽度，从新调整电流值。

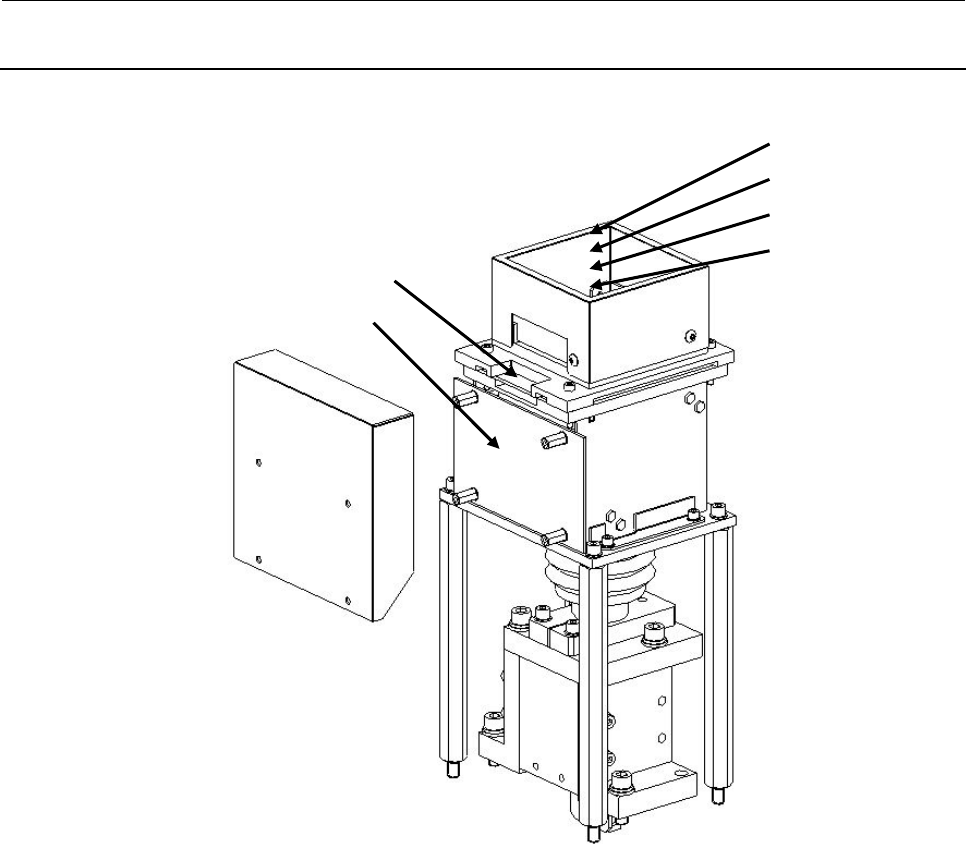

侧面照明蓝(第1段)
侧面照明紅(第1段)
侧面照明蓝(第2段)
侧面照明紅(第2段)
同轴落射照明
下方照明
