Rev. 1.1
MS 参数
4-26

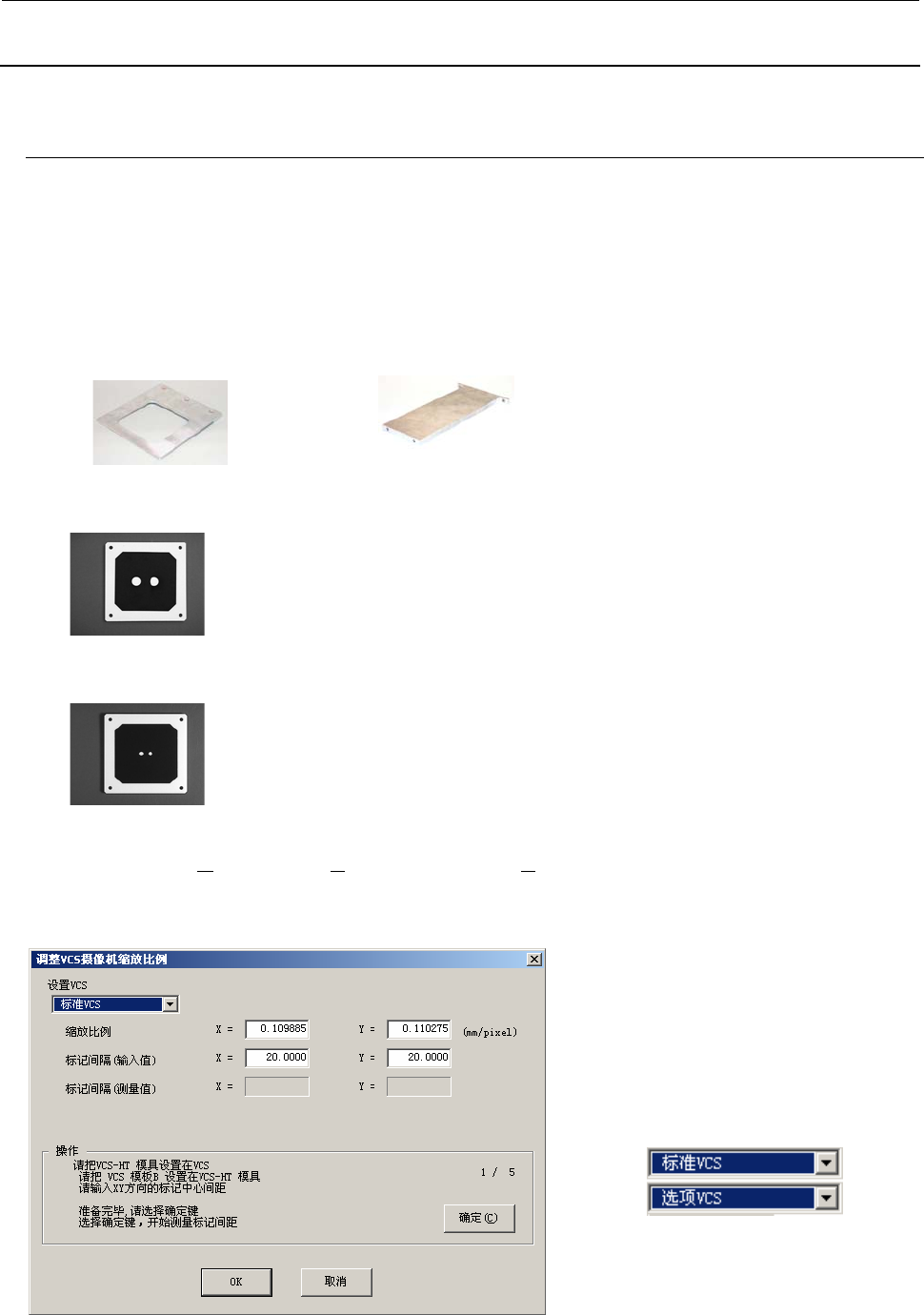

4-5-3．VCS摄像机缩放
4-5-3-1．功能
测定 VCS 摄像机的分辨率（CCD 的平均画素间距）。
4-5-3-2．使用治具
・VCS HT 治具 1（40107840） ・VCS HT 治具 2（40107841）
・VCS 治具板 B（E21419980A0）（标准 VCS）
・CPS 治具板 B（E21419980A0）（选购 VCS）
4-5-3-3．操作
选择了[偏差设定（Ｏ
）][ＶＣＳ偏差（Ｖ）][ＶＣＳ摄像机缩放（Ｓ）...]之后，显示出调整ＶＣＳ摄像机缩放比例画
面。
＜操作・１／５＞
设定对象 VCS（标准 VCS 或选购 VCS）
被显示出来。
不影响机器设置的“使用装置”的设定。
（没有检查（不使用）装置也可选择）
Rev. 1.1
MS 参数
4-27
在 VCS 上安装 VCS-HT 治具（40008100），把Ｖ CS 治具板 B（选购品 VCS 时为 CSP 治具板 B）安
装到ＶＣＳ－ＨＴ治具上面设置成可以测定 X 方向。请输入治具的 X 和 Y 方向的标记间距。标记的
间距记载在治具的背面。准备完毕，请选择确认。选择了确认之后，用 VCS 测定 X 方向的标记间距。
测定完毕，X 方向的标记间距被显示出来，用输入值和测定结果计算出新的 X 方向缩放比例。

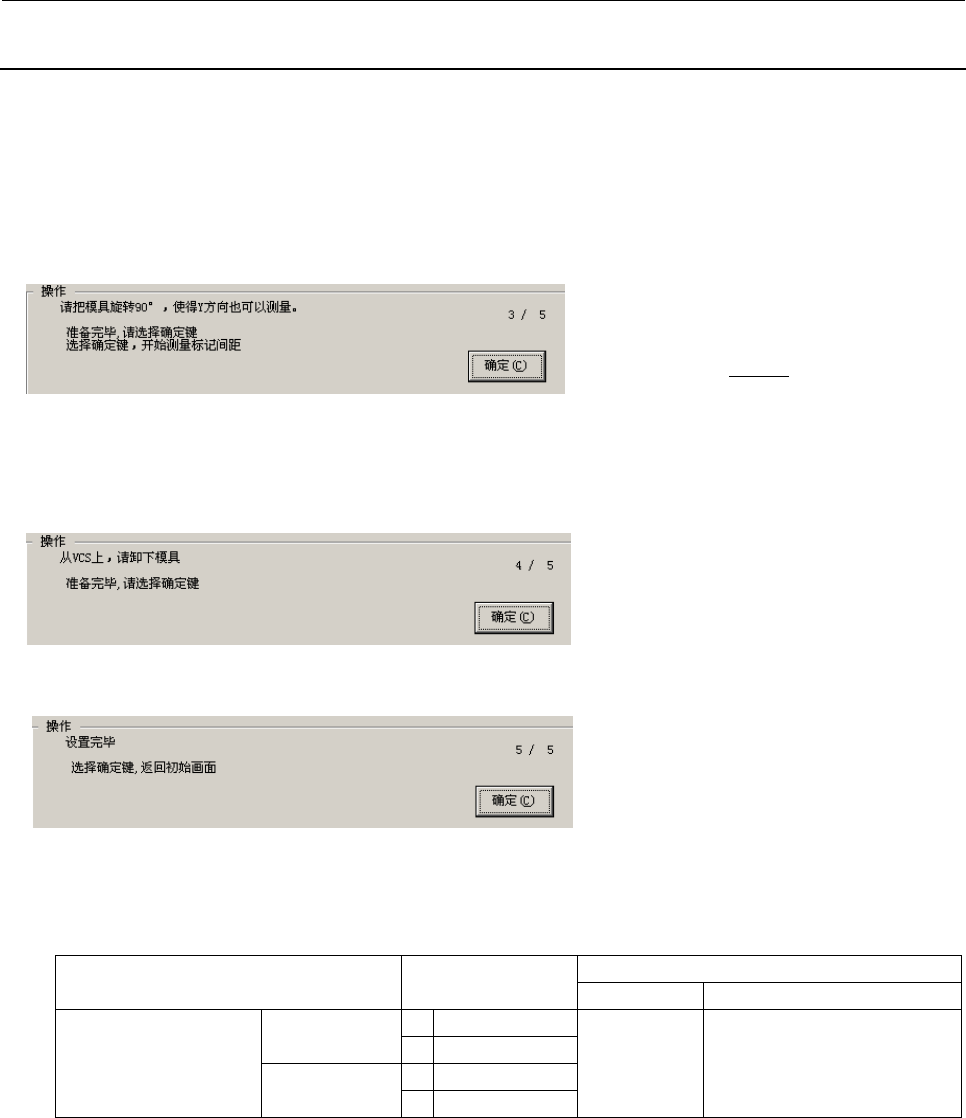

＜操作・３／５＞
把 VCS 治具板 B 旋转９０°，进行设置，
以便可以测定 Y 方向
的测定。
准备完毕，选择确认。
选择了确认之后，用 VCS 测定 Y 方向的标记间隙。
测定完毕，显示出 Y 方向的标记间距测定结果显示出来，用输入值和测定结果来二计算新的 Y 方向缩
放比例。
＜操作・４／５＞
从 VCS-HT 治具卸下 VCS 治具板 B。
从 VCS 卸下 VCS-HT 治具。
准备完毕，请进行确认。
＜操作・５／５＞
设定完毕。
选择了确认之后，返回到初期設置画面。
4-5-3-4．MSP 允许值
MSP 值不良时 项目 MSP允许值
异常点 检查（更换）项目
X 0.111±0.006 标准 VCS
（□54mm）
Y 0.111±0.006
X 0.052±0.003
VCS 摄像机缩放
选购品 VCS
（□27mm）
Y 0.052±0.003
图像识别
贴装精度不
良
输入治具的伤痕、脏污等。
VCS 镜头的伤痕、脏污等
Rev. 1.1
MS 参数
4-28

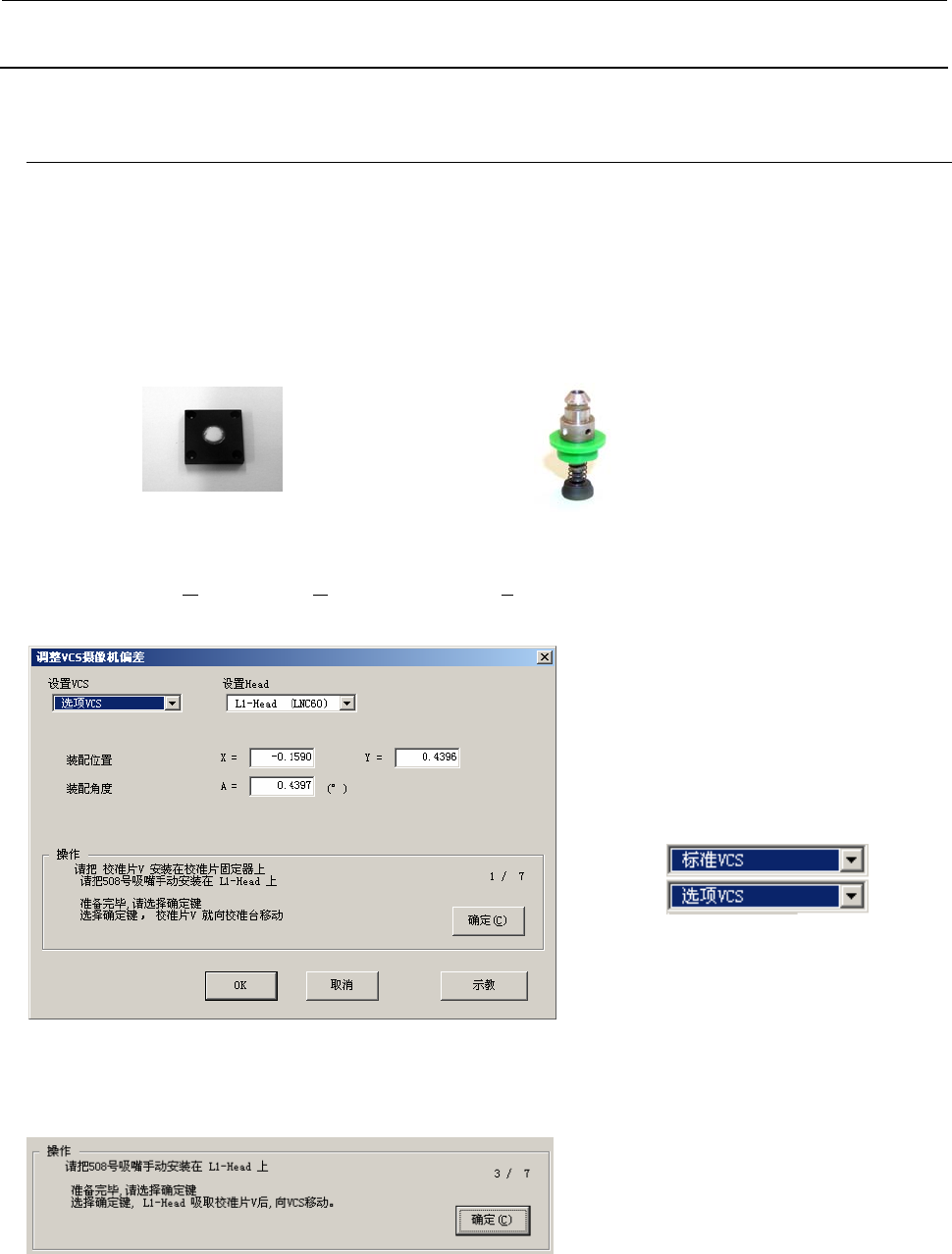

4-5-4．VCS摄像机偏差
4-5-4-1．功能
取得 VCS 摄像机的坐标值和组装角度（对 X、Y 轴的倾斜）。
4-5-4-2．使用治具
・Cal 部件 V（E5190729000） ・508 或 508C 吸嘴
4-5-4-3．操作
选择了[偏差设定（Ｏ
）][ＶＣＳ偏差（Ｖ）][ＶＣＳ摄像机偏差（Ｆ）...]之后，显示出下面的ＶＣＳ摄像机偏差设定画面。
设定对象 VCS（标准 VCS 或选购 VCS）
被显示出来。不影响机器设置的“使用装
置”的设定。（没有检查（不使用）装置也
可选择）
请把 CAL 部件 V（E5190729000）安装到 CAL 部件台上。请把 508 号吸嘴安装到 LNC60 贴装头上。
准备完毕，请选择确认。选择确认之后，用 LNC60 贴装头，把 CAL 部件 V 从 CAL 部件台移动到 CAL 块。
＜操作・３／７＞
请把５０８号吸嘴安装到 LNC60 贴装头上。
准备完毕，请选择确认。
选择确认之后，识别 CAL 部件 V，用 LNC60 贴装头吸附，移动到识别位置。
