Rev. 1.1
MS 参数
4-42
2) CA
各贴装角度（0°,90°,180°,270°）的贴装位置以前送料库的送料角度０°，后送料库的送料角度０°
贴装时，将如下图所示那样被贴装（F-0 和 R-0 向相反方向偏斜）时。
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ　（μｍ）
Ｙ　（μｍ）
0 90 180 270
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ　（μｍ）
Ｙ　（μｍ）
0 90 180 270

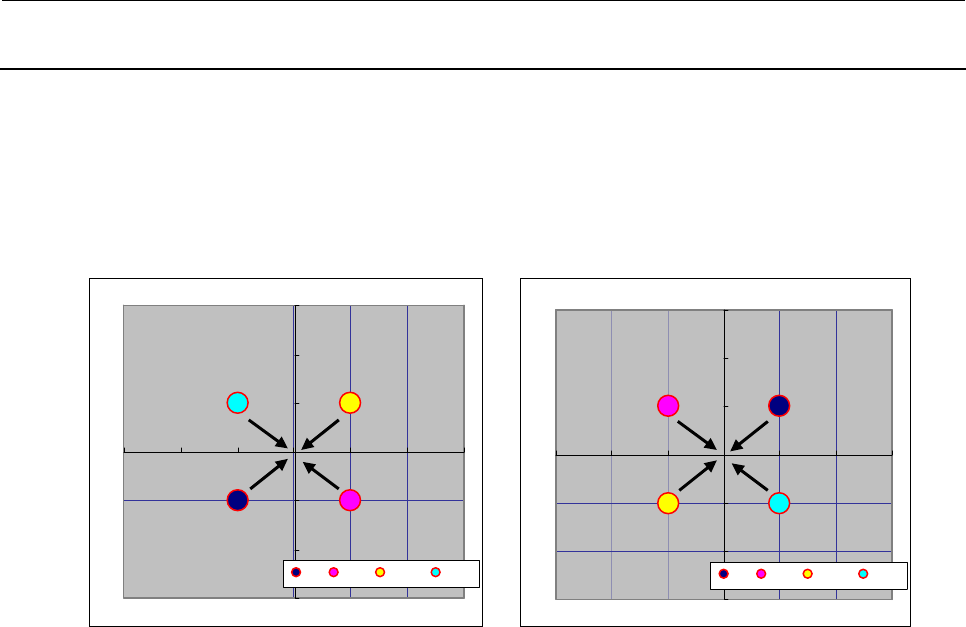

图 5 前送料库 0°吸附时的贴装结果 图 6 后送料库 0°吸附时的贴装结果
把 F-0 的贴装角度 0°作为基准的话，贴装角度 180°向 X 方向偏斜+20μｍ，向Ｙ方向偏斜+20μｍ，
因此，LNC60 贴装头时，向现状的ＣＡ加-0.010(mm)。
Rev. 1.1
MS 参数
4-43
4-8-2．使用治具
不是自动测定，治具不规定。
4-8-3．操作

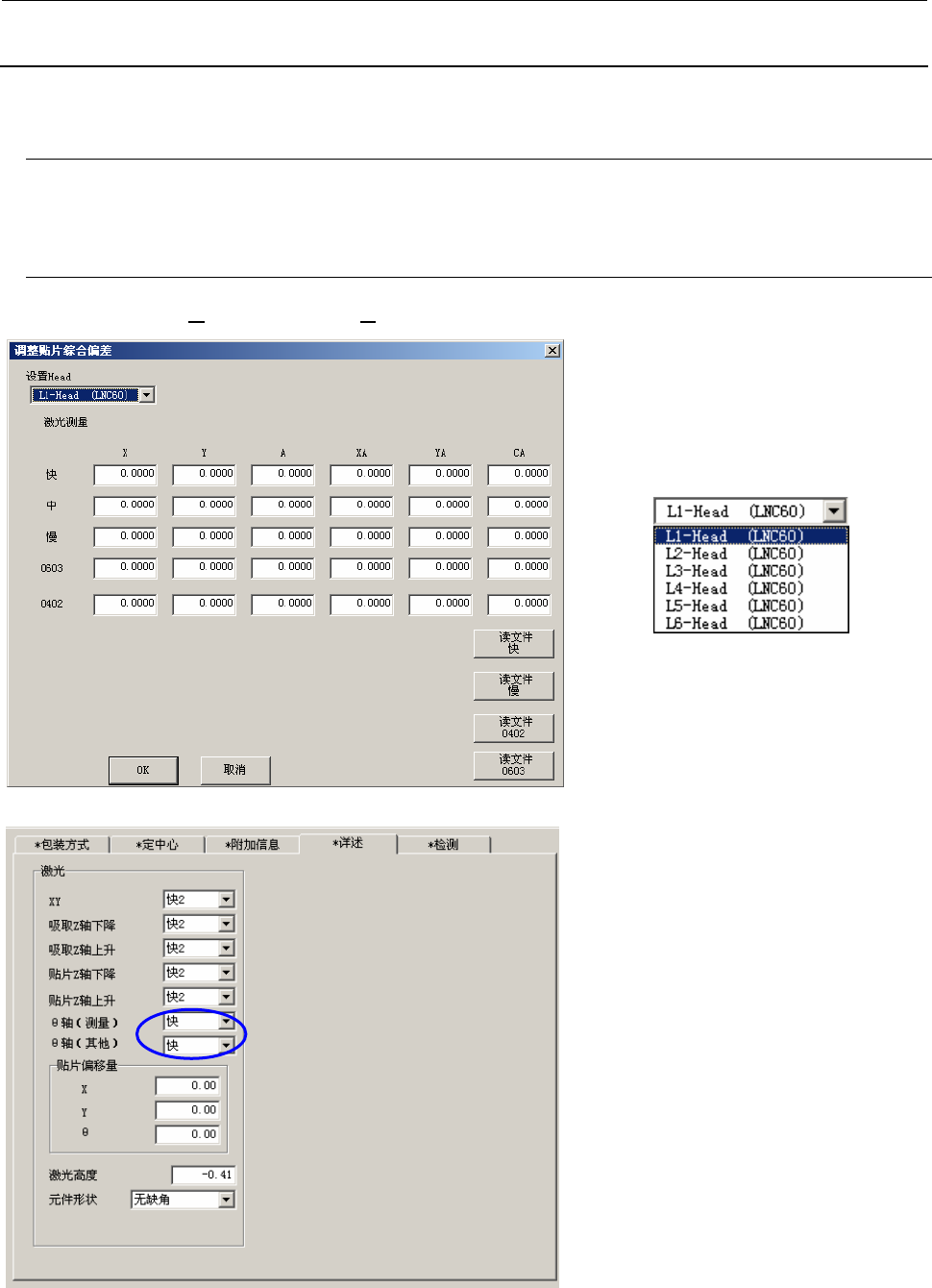

选择了[偏差设定（Ｏ）][贴装综合偏差（Ｇ）...]之后，下面的调整贴片综合偏差的画面。
在凸出画面选择设定对象贴装头。
不影响机器后备的“使用装置”的设定。
（没有检查（不使用）装置也可以选择）
按 Alt +↓键，下列一览显示出来。
输入贴片综合偏差时，请根据元件数
据的计测时的θ速度手工输入偏差值。
Rev. 1.1
MS 参数
4-44
4-9．T轴偏差
4-9-1．功能
出厂前在工厂设定。因此，本项目只有在 JUKI 公司有指示时才需要进行改变。
4-9-2．使用治具
本设定不使用治具。
4-9-3．操作

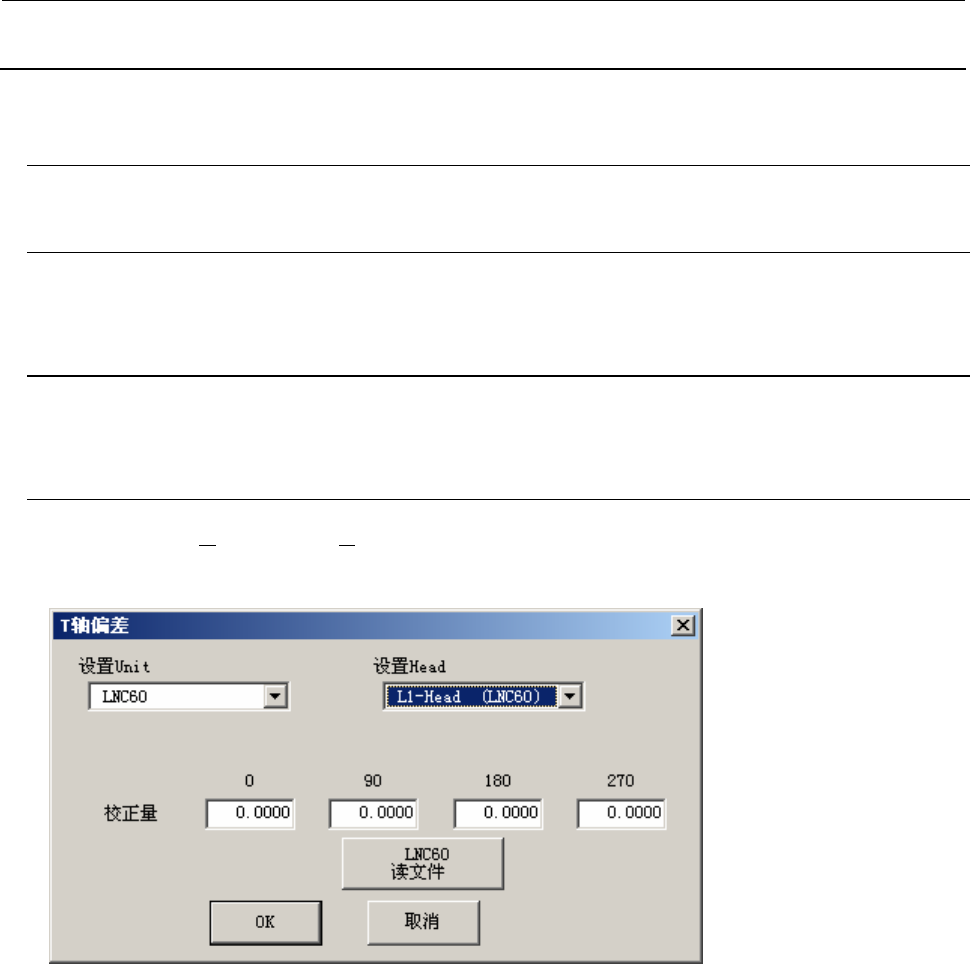

选择了[偏差设置(Ｏ)][T 轴偏差(Ｇ)...]之后，显示下图所示的 T 轴偏差设定界面。
请以计算机计算测定结果，设定参数。
