Rev. 1.1 MS 参数 4-26 4-5-3 ． VCS 摄像机缩放 4-5-3-1 ．功能 测定 VCS 摄像机的分辨率 （CCD 的平均画素间距 ）。 4-5-3-2 ．使用治具 ・ VCS HT 治具 1 （ 40107840 ） ・ VCS HT 治具 2 （ 40107841 ） ・ VCS 治具板 B （ E21419980A0 ）（ 标准 VCS ） ・CPS 治具板 B （ E21419980A0 ）（选购 VCS…
Rev. 1.1
MS 参数
4-25

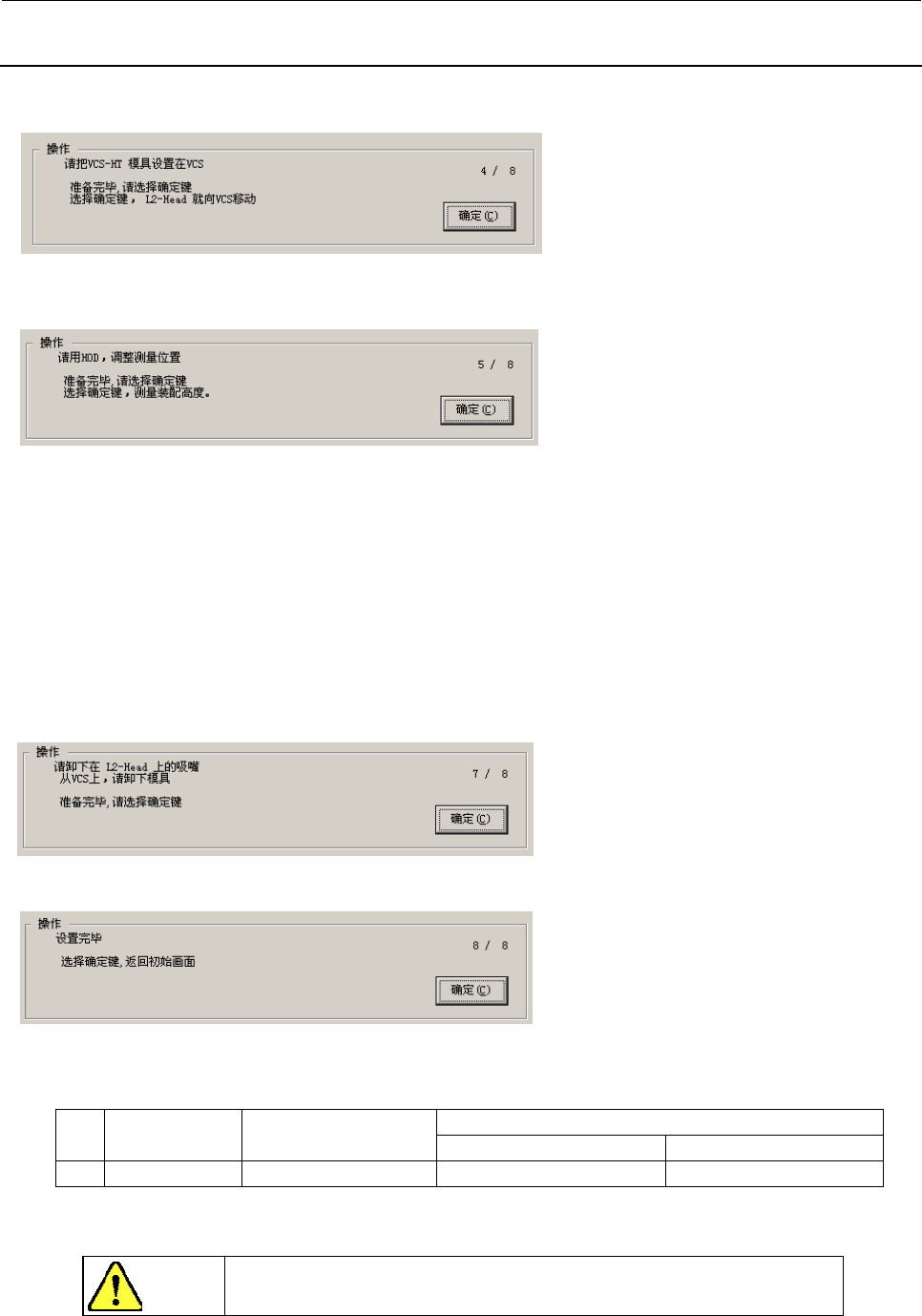

＜操作・４／８＞
在 VCS 上安装 VCS-HT 治具。准备完毕，
请选择确认。
选择了确认之后，L2 贴装头移动到
VCS-HT 治具上。
＜操作・５／８＞
用演示，调整贴装头的测定开始位置。
不需要调整时，不用演示。
准备完毕，请选择确认。选择了确认之后，测定设定 VCS 的摄像机焦点位置。
・测定内容
①打开贴装头真空，读取真空值。此时，真空值在-80Kpa 以下时为异常。请确认吸嘴。
②下降 Z 轴，测定真空值-80Kpa 的位置。
③用②测定的位置和测定用吸嘴长度计算新的 VCS 摄像机焦点位置。
摄像机的焦点调整结束之后选择确认。
＜操作・７／８＞
从贴装头卸下吸嘴。
从 VCS-HT 治具卸下 VCS 治具板。
从 VCS 卸下 VCS-HT 治具。准备完毕，
选择确认。
＜操作・８／８＞
设定完毕。
选择了确认之后，返回初期设定画面。
4-5-2-4．MSP 允许值
MSP 值不良时 No. 项目 MSP允许值
异常点 调整(检查)项目
1 摄像机焦点 ±0.2mm 图像识别贴装精度不良 ＶＣＳ装置的组装精度
注意
VCS 摄像机焦点偏移在生产工艺中是不作设定的参数。
Rev. 1.1
MS 参数
4-26
4-5-3．VCS摄像机缩放
4-5-3-1．功能
测定 VCS 摄像机的分辨率（CCD 的平均画素间距）。
4-5-3-2．使用治具
・VCS HT 治具 1（40107840） ・VCS HT 治具 2（40107841）
・VCS 治具板 B（E21419980A0）（标准 VCS）
・CPS 治具板 B（E21419980A0）（选购 VCS）
4-5-3-3．操作
选择了[偏差设定（Ｏ
）][ＶＣＳ偏差（Ｖ）][ＶＣＳ摄像机缩放（Ｓ）...]之后，显示出调整ＶＣＳ摄像机缩放比例画
面。
＜操作・１／５＞
设定对象 VCS（标准 VCS 或选购 VCS）
被显示出来。
不影响机器设置的“使用装置”的设定。
（没有检查（不使用）装置也可选择）
Rev. 1.1
MS 参数
4-27
在 VCS 上安装 VCS-HT 治具（40008100），把Ｖ CS 治具板 B（选购品 VCS 时为 CSP 治具板 B）安
装到ＶＣＳ－ＨＴ治具上面设置成可以测定 X 方向。请输入治具的 X 和 Y 方向的标记间距。标记的
间距记载在治具的背面。准备完毕，请选择确认。选择了确认之后，用 VCS 测定 X 方向的标记间距。
测定完毕，X 方向的标记间距被显示出来，用输入值和测定结果计算出新的 X 方向缩放比例。
＜操作・３／５＞
把 VCS 治具板 B 旋转９０°，进行设置，
以便可以测定 Y 方向
的测定。
准备完毕，选择确认。
选择了确认之后，用 VCS 测定 Y 方向的标记间隙。
测定完毕，显示出 Y 方向的标记间距测定结果显示出来，用输入值和测定结果来二计算新的 Y 方向缩
放比例。
＜操作・４／５＞
从 VCS-HT 治具卸下 VCS 治具板 B。
从 VCS 卸下 VCS-HT 治具。
准备完毕，请进行确认。
＜操作・５／５＞
设定完毕。
选择了确认之后，返回到初期設置画面。
4-5-3-4．MSP 允许值
MSP 值不良时 项目 MSP允许值
异常点 检查（更换）项目
X 0.111±0.006 标准 VCS
（□54mm）
Y 0.111±0.006
X 0.052±0.003
VCS 摄像机缩放
选购品 VCS
（□27mm）
Y 0.052±0.003
图像识别
贴装精度不
良
输入治具的伤痕、脏污等。
VCS 镜头的伤痕、脏污等
