Rev. 1.1 MS 参数 4-32 4-5-6 ． VCS 共通参数 2 本参数是软件设备用的参数 。 请不要变更 。
Rev. 1.1
MS 参数
4-31
＜操作・３／７＞
准备完毕，请选择确认。
选择了确认之后，把 CAL 部件移动到
CAL 块。
选择了确认之后，在标记上测定偏差。
＜操作・４／７＞
选择了确认之后，测定同轴照射照明的
2 值化值。
＜操作・5／７＞
从 L2 贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・７／７＞
设定完毕。
选择了确认之后，返回初期设定画面。
注意
VCS 摄像机焦点偏移在生产工艺中是不作设定的参数。
Rev. 1.1
MS 参数
4-32
4-5-6．VCS共通参数 2
本参数是软件设备用的参数。请不要变更。
Rev. 1.1
MS 参数
4-33

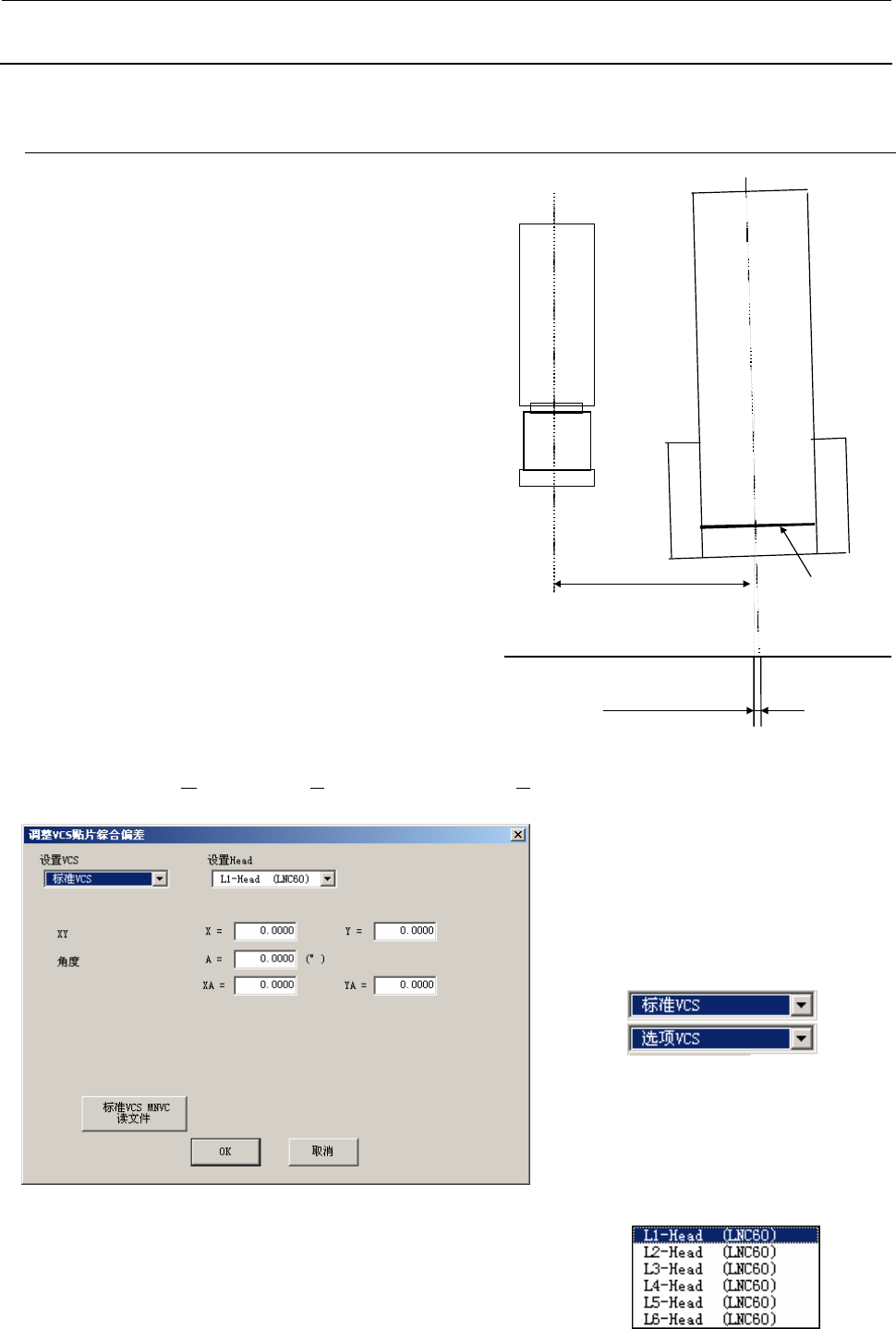

4-5-7．VCS贴装综合偏差
4-5-7-1．功能
贴装头偏差是用激光传感器的高度取得贴装头的组
装位置，贴装头倾斜的化，向贴装位置移动时贴装头
的坐标位置就会偏斜。为了校正这一偏移，要取得
VCS 贴片综合偏差。
ＶＣＳ贴装综合偏差值不能自动计测。请将元件实际
贴装后测定偏移并计算偏差，再手工输入。
贴片综合偏差的取得方法是，在取得 MS 参数后，用
3 维测量器等测量贴片精度，根据这一结果通过计算
算出贴片偏移量予以校正。
4-5-7-2．使用治具
不是自动测定，治具不规定。
4-5-7-3．操作
选择了[偏差设定（Ｏ
）][ＶＣＳ偏差（Ｖ）][ＶＣＳ贴装综合偏差（Ｐ）...]之后，显示出下面的调整ＶＣＳ贴片
综合偏差的画面。
＜操作・１／３＞
设定对象 VCS（标准 VCS 或选购 VCS）
被显示出来。
不影响机器设置的“使用装置”的设定。
（没有检查（不使用）装置也可选择）
从组合框内选择要设定的贴装头。
对机器初始设置时在“使用装置”项目
中的设定并无影响。（未打钩（不使用）
的装置也能选择）
按 Alt +↓键后，显示以下的一览表。
OCC
贴装头
激光
搭僘
组装角度
贴装头偏差
