Rev. 1.1
MS 参数
4-4
4-1-3．操作
选择了[偏差设定（Ｏ）][激光偏差（Ｌ）][激光偏差（Ｏ）...]之后，显示出下面的激光偏差设定画面。
请选择设定对象贴装头。
※ 不影响机器设置的“使用装置”的设
定。没有检查（设定为不使用的）装
置也可以选择。
测定贴装头可以选择多个。
选择多个时，連续进行被选贴装头的测
定。
＜操作・１／１ 2＞
从设定贴装头取下吸嘴。
准备完毕，请选择确定键。
选择确定键，检测吸嘴套的高度。
＜操作・4／１ 2＞
请给所有设定贴装头安装 508 号吸嘴。
准备完毕，请选择确定键。
选择确定键之后，测定吸嘴长度。
＜操作・5／１ 2＞
请选择确定键。设定贴装头移动到 CAL
部。
＜操作・6／12＞
通过演示确认测定的贴装头的 508 吸嘴
部分在校准台的平部（无孔的位置）上。
不需要调整时，不用演示。准备完毕，请
选择确定键。
选择确定之后，测定设定贴装头的基板上
面高度。
Rev. 1.1
MS 参数
4-5
自动测量开始。测量内容如下。
自动计测内容
①打开贴装头的真空，读取真空值。此时，真空值-80Kpa 以下，为异常。请确认吸嘴。
②下降 Z 轴，测量真空-80Kpa 以下的位置。
③ 计算②测定位置和测定用吸嘴的长度到基板上面的高度。

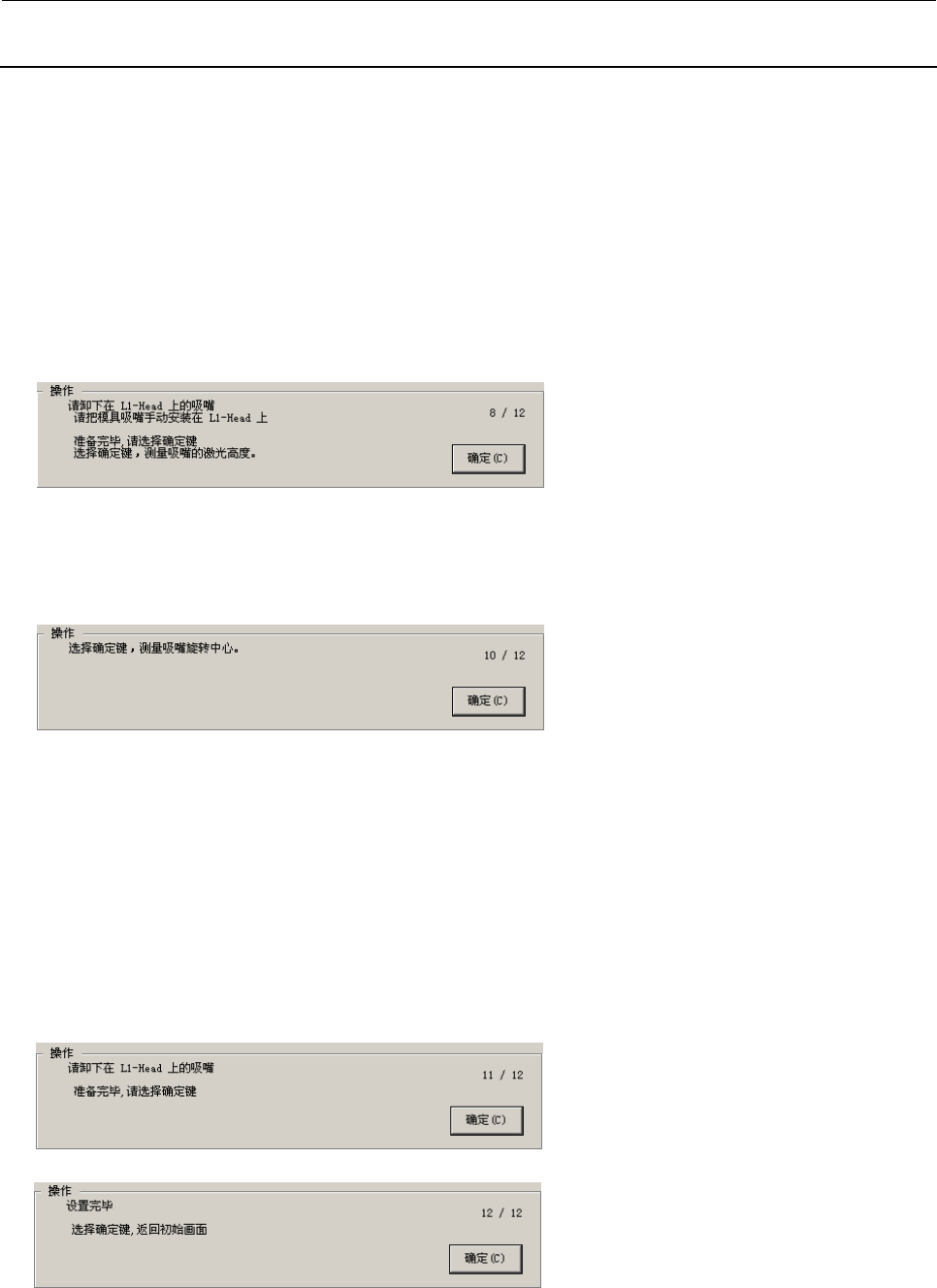

＜操作・8／12＞
从设定贴装头卸下吸嘴，设置治具吸嘴。
准备完毕，请按确定键。
选择确定键之后，测定激光测定高度。
测定完毕后，从测定结果计算出激光高度
偏差。
＜操作・10／12＞
选择确定之后，用激光测定设定贴装头的
吸嘴旋转中心。
开始自动测定。
测定完毕，由测定结果计算出吸嘴旋转
中心。
已设定了多个贴装头时，将回到
＜操作・8／12＞，进行下一个贴装头的测
量。
所有设定贴装头的测量结束后，
进入＜操作・11／12＞。
＜操作・11／12＞
请从设定贴装头取下吸嘴。准备完毕，
请选择确定键。
＜操作・12／12＞
结束设定。
选择了确定键、返回初始画面。
Rev. 1.1
MS 参数
4-6
4-1-4．MSP允许值
※ 确认基板上面高度，确认偏差值在−2～+2mm 的范围内。如果偏差值超出此范围，请调整 Z 电动机轴
与 Z 轴滚珠螺杆的位置关系，再次重新取得 MS 参数。
MSP 值不良时
No. 项目 MSP允许位置
异常位置 调整（检查项目）
1
基板上面高度
0±2mm
贴装精度不良 Z轴马达组装
2
激光高度
0±1 mm
贴装精度不良 Z轴马达组装
激光传感器
L1 -42.5±1
L2 -25.5±1
L3 -8.5±1
L4 8.5±1
L5 25.5±1
3
吸嘴旋转中心
L6 42.5±1
同时吸附不良
贴装精度不良
贴装头吸嘴轴的安装
精度
激光传感器
