Rev. 1.1 MS 参数 4-23 【第 2 段】 ① 请把 VCS 治具板 D 组件置放在 HT 治具上。 ② 请通过主画面启动 MS 参数， 选择 [ 偏差设定 （ O ） ] → [VCS 偏差 （ V ） ] → [ 光量粗调整 （ L ） ] 。 ③ 请用 PAGE DOWN 键切换到照明亮灯宽度设定画面。 ④ 请用 TAB 键或鼠标选择侧面 （紅） 第 2 段 （右侧） ， 属于标准 VCS 时设定为 65 ， 属于选项…
Rev. 1.1
MS 参数
4-22
【第 2 段】
① 请把 VCS 治具板 D 组件置放在 HT 治具上。
② 请通过主画面启动 MS 参数，选择[偏差设定（O）]→[VCS 偏差（V）]→[光量粗调整（L）]。
③ 请用 PAGE DOWN 键切换到照明亮灯宽度设定画面。
④ 请用 TAB 键或鼠标选择侧面（蓝）第 2 段（右侧），属于标准 VCS 时设定为 25，属于选项
VCS 时设定为 30。
⑤ 请用 PAGE UP 键切换到电流值设定画面。
⑥ 请把照明图数据设定为“垂直方向”、线编号:255。
⑦ 请按“确定”键，检查 VCS 画面上照明图的 MAX_LVL 在标准 VCS 时是否为 120±3，在选
项 VCS 时是否为 155±2。
⑧ 按“确定”键，如不符合调整值，请调整侧面（蓝）第 2 段的电流值，再次从⑦开始重复。（注 1）
⑨ 达到调整值后，不要改变电流值再重复 10 次⑦、⑧的操作，确认每次的值均达到调整值。
⑩ 属于标准 VCS 时，请按如下所示将照明亮灯宽度值乘上 2 倍后输入。
（输入照明亮灯宽度） =
（调整好的照明亮灯宽度）× 2
（注 1）用电流值无法调整时，请改变照明亮灯宽度，从新调整电流值。
4) 紅色侧面照明
紅色侧面照明分为上下 2 段，分别独立进行调整。
请按照以下操作顺序进行调整。
【第 1 段】
① 请把 VCS 治具板 D 组件置放在 HT 治具上。
② 请通过主画面启动 MS 参数，选择[偏差设定（O）]→[VCS 偏差（V）]→[光量粗调整（L）]。
③ 请用 PAGE DOWN 键切换到照明亮灯宽度设定画面。
④ 请用 TAB 键或鼠标选择侧面（紅）第 1 段（左侧），属于标准 VCS 时设定为 50，属于选项
VCS 时设定为 35。
⑤ 请用 PAGE UP 键切换到电流值设定画面。
⑥ 请把照明图数据设定为“垂直方向”、线编号:255。
⑦ 请按“确定”键，检查 VCS 画面上照明图的 MAX_LVL 在标准 VCS 时是否为 230±2，在选
项 VCS 时是否为 65±2。
⑧ 按
“确定”键，如不符合调整值，请调整侧面（紅）第 1 段的电流值，再次从⑦开始重复。（注 1）
⑨ 达到调整值后，不要改变电流值再重复 10 次⑦、⑧的操作，确认每次的值均达到调整值。
（注 1）用电流值无法调整时，请改变照明亮灯宽度，从新调整电流值。
Rev. 1.1
MS 参数
4-23
【第 2 段】
① 请把 VCS 治具板 D 组件置放在 HT 治具上。
② 请通过主画面启动 MS 参数，选择[偏差设定（O）]→[VCS 偏差（V）]→[光量粗调整（L）]。
③ 请用 PAGE DOWN 键切换到照明亮灯宽度设定画面。
④ 请用 TAB 键或鼠标选择侧面（紅）第 2 段（右侧），属于标准 VCS 时设定为 65，属于选项
VCS 时设定为 40。
⑤ 请用 PAGE UP 键切换到电流值设定画面。
⑥ 请把照明图数据设定为“垂直方向”、线编号:255。
⑦ 请按“确定”键，检查 VCS 画面上照明图的 MAX_LVL 在标准 VCS 时是否为 230±2，在选
项 VCS 时是否为 100±2。
⑧ 按“确定”键，如不符合调整值，请调整侧面（紅）第 2 段的电流值，再次从⑦开始重复。（注 1）
⑨ 达到调整值后，不要改变电流值再重复 10 次⑦、⑧的操作，确认每次的值均达到调整值。
（注 1）用电流值无法调整时，请改变照明亮灯宽度，从新调整电流值。
4-5-1-4．VCS 光量粗调设定·确认表
照明图数据
摄像机 照明
方向 管道号
MAX_LVL
同轴照明 垂直
255 105±2
下方照明 水平
255 130±2
侧面照明 1(蓝)
※
1
垂直 255 155±3
侧面照明 2(蓝)
※
1
垂直 255 120±3
侧面照明 1(红)
垂直 255 230±2
标准
侧面照明 2(红)
垂直 255 230±2
照明图数据
摄像机 照明
方向 管道号
MAX_LVL
同轴照明 垂直
255 105±2
下方照明 水平
255 130±2
侧面照明 1(蓝)
垂直 255 55±2
侧面照明 2(蓝)
垂直 255 155±2
侧面照明 1(红)
垂直 255 65±2
选购
侧面照明 2(红)
垂直 255 100±2
※ 调整后，请输入照明亮灯宽度乘上 2 倍的值。
Rev. 1.1
MS 参数
4-24

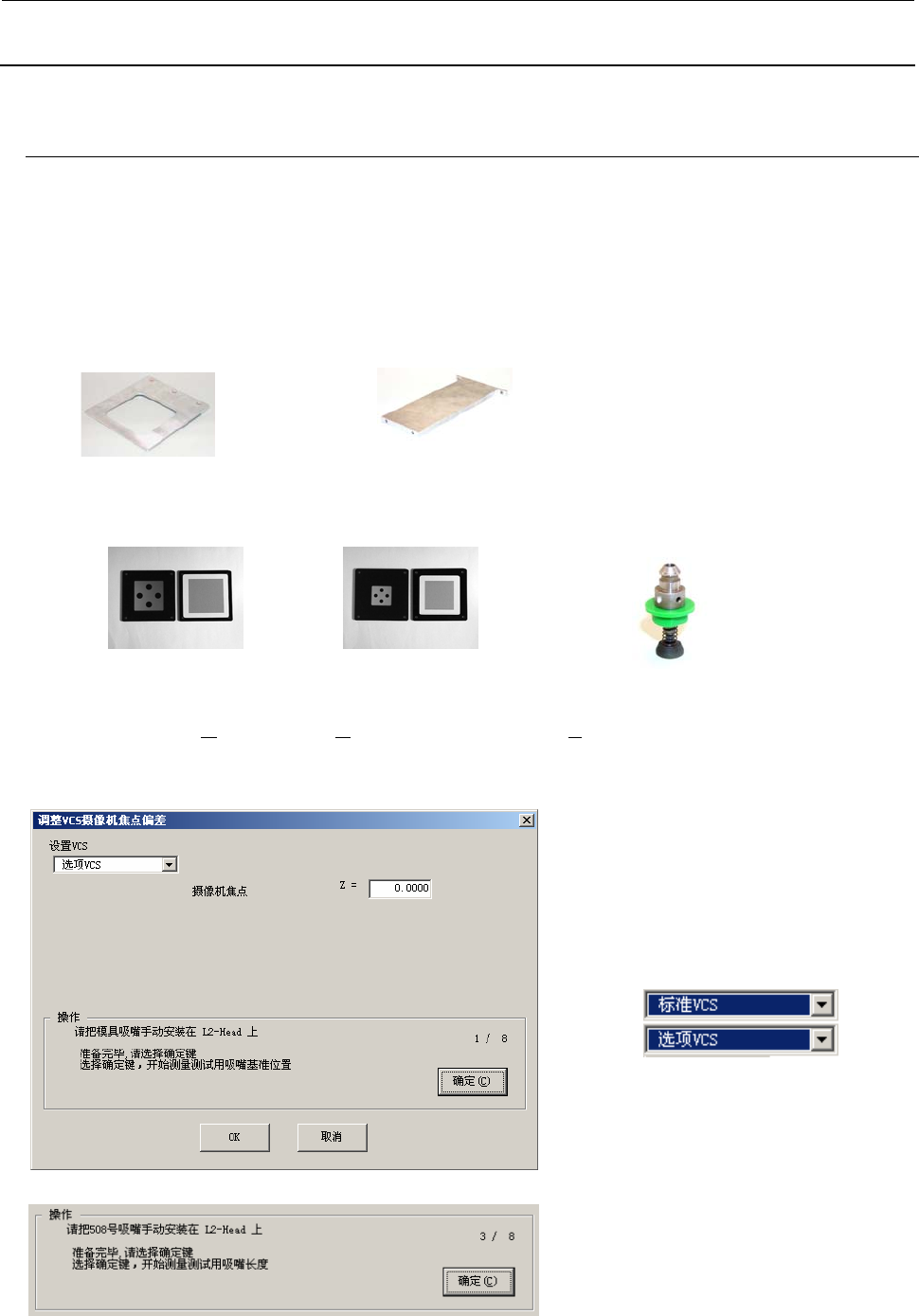

4-5-2．VCS摄像机焦点偏差
4-5-2-1．功能
取得 VCS 摄像机的高度和焦点调整。
4-5-2-2．使用治具
・VCS HT 治具 1（40107840） ・VCS HT 治具 2（40107841）
・VCS 治具板 A ・VCS治具板 C ・508 或 508C 吸嘴
（E21329980A0） （E21369980A0）
4-5-2-3．操作
选择了[偏差设定（Ｏ
）][ＶＣＳ偏差（Ｖ）][ＶＣＳ摄像机焦点偏差（Ｆ）...]之后，下面的调整ＶＣＳ摄像机检点
偏差设定画面显示出来。
＜操作・１／８＞
设定对象 VCS（标准 VCS 或选购 VCS）
被显示出来。
不影响机器设置的“使用装置”的设定。
（没有检查（不使用）装置也可选择）
把治具吸嘴安装到 L2 贴装头。
准备完毕，请选择确认。
选择了确认之后，测定治具吸嘴长度。
＜操作・３／８＞
把 508 号吸嘴安装到 L2 贴装头。
准备完毕，请选择确认。
选择了确认之后，测定测定用吸嘴长度。
