Rev. 1.1
MS 参数
4-15
・测定内容
① 把贴装头角度设定到 0 度。
② 打开 CAL 块的真空开关，吸附螺丝。
③ 用 OCC 识别 CAL 螺丝的位置，计算出中心
位置和倾斜。
此时，不能识别 CAL 螺丝的 2 个孔时，即为
异常。成为异常后，确认螺丝的位置。
④ 计算③侧定的 2 点的中心位置，让贴装头动
作，吸附 Cal 螺丝，贴装头的中心就是其位
置。此时，极选连接第 1 标记和第 2 标记的
线和与 X 轴的角度。
⑤ 转动 Cal 螺丝，让④计算的角度为 45 度。此
结果 Cal 螺丝的边与 X 轴平行。
⑥ 把 Cal 螺丝定心。定心后，Cal 螺丝边与激
光传感器平行。从⑤的状态（Ca 螺丝的边
与 X 轴平行）到定心后的状态构成激光传感
器的组装角度。
⑦ 把吸最旋转中心位置偏斜和元件中心位置
作为 Y 方向的偏差值来计算。然后，把 Cal
螺丝旋转 90 度，计算出 X 方向的偏差值。
⑧ 为了确认贴装置位置，用 OCC 识别螺丝的
位置。
⑨ 把螺丝返回到 Cal 部。
⑩ 把贴装头以 45 度为单位转动到 315 度，重
复各角度有关的①～⑨的动作。
( X2, Y2 )
( X1, Y1 )
X
軸
计算角度
ﾔ
1
第 1 标记，第 2 标记的中心
X 轴
ﾔ
( X2, Y2 )
( X1, Y1 )
实际的吸附位置
A
激光
Y
Y 方向偏差
( X2, Y2 )
( X1, Y1 )
Rev. 1.1
MS 参数
4-16
＜操作・４／7＞
从所有设定贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・7／7＞
设定结束。
选择了确认之后，返回初期設置画面。
4-4-1-4．MSP允许值
MSP 值不良时
No 项目 MSP允许值
异常点 检查(更换)项目
X ±２㎜
１ 组装位置
Y ±２㎜
并列的吸嘴间的 MSP 值差
为±０．０４以下
同时吸附不良
贴装精度不良
贴装头单元的组
装特定吸嘴的元
件精度
Rev. 1.1
MS 参数
4-17
4-4-2．调整HMS（高度测定装置：选购品）偏差
4-4-2-1．功能
用ＨＭＳ的 OCC 的组装位置，取得组装高度。
4-4-2-2．使用治具
本设定不使用治具。
4-4-2-3．操作

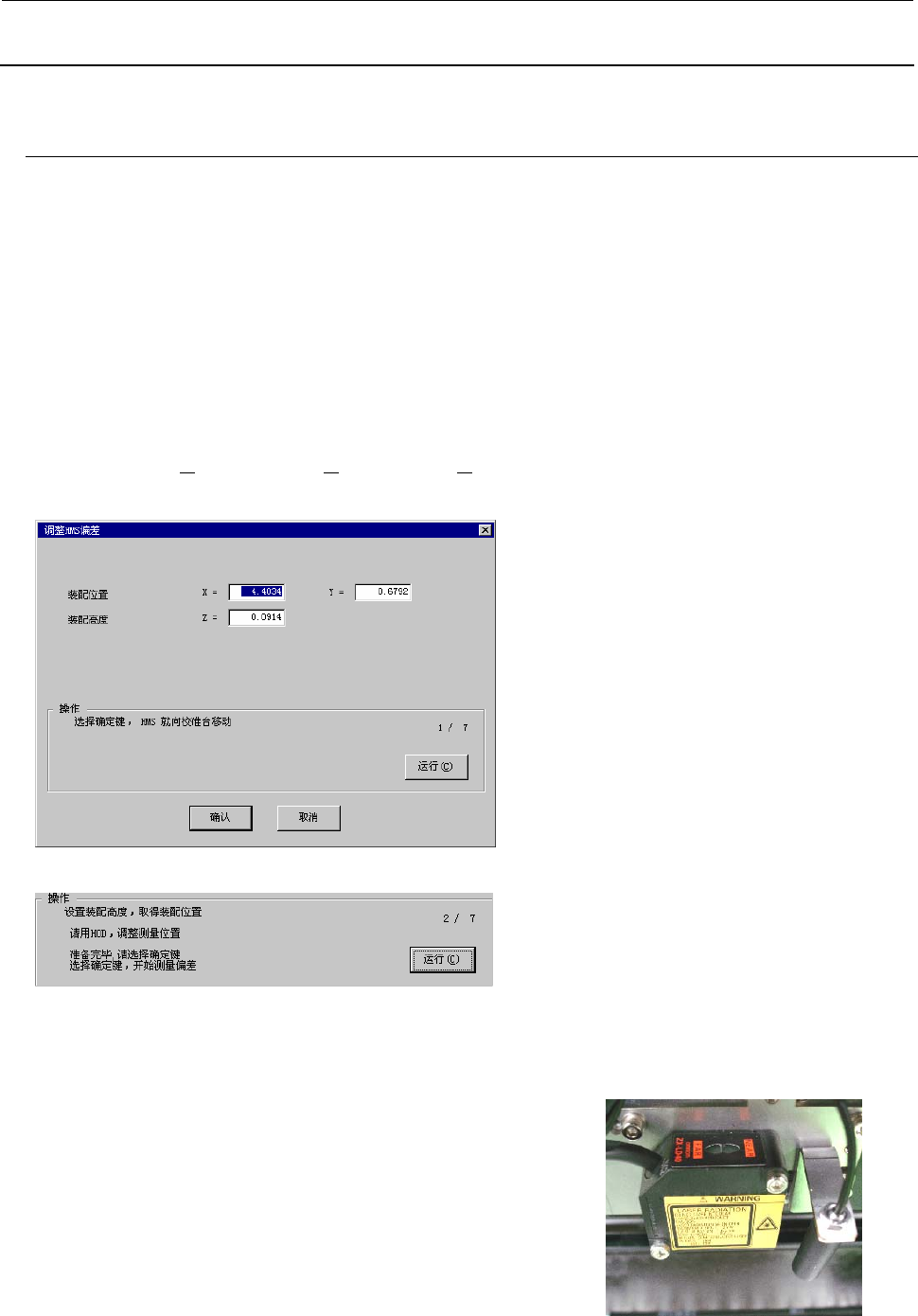

选择了[偏差设定（Ｏ
）][贴装头偏差（Ｈ）][ＨＭＳ偏差（Ｈ）...]之后，显示出下面的调整ＨＭＳ偏差的设定画面。
＜操作・１／7＞
准备完毕，请选择确认键。
选择了确认之后，HMS 移动到 CAL 块上。
＜操作・２／7（组装高度）＞
经演示，移动贴装头让传感器光照到 CAL
块平板部分，按 HOD 的确定键（通常不需
要演示）。
此时，请确认传感器为 ON（传感器头的
LED 两侧都亮灯）。
准备完毕，请选择确认。选择了确认之后，用 HMS 传感器
测定高度。
・测定内容
计算新的用 HMS 取得的 CAL 块上面高度的组装高度。
