Rev. 1.1 MS 参数 4-3 取得吸嘴旋转中心、各贴装头的轴旋转中心位置离激光传感器的偏离位置。 4-1-2 ． 使用治具 · 508 或 508C 吸嘴 ·治具吸嘴 LNC 贴装头用（ 40046647 ） 吸嘴旋转中心（ L1 ～ L6 ） LNC60 贴装头
Rev. 1.1
MS 参数
4-2
激光高度取得从各贴装头的 Z 轴原点位置到激光传感器的高度的尺寸。
θモータ
Zモータ
リニアガイド
Z軸スライドシャフト
ボールネジ
原点センサ
センサドグ
Z軸原点位置
原点センサ
ON領域
原点センサ
OFF領域
原点センサ
OFF領域
レーザ高さ
レーザセンサ
エンコーダ
Z相信号
θ马达
原点传感器
OFF 区域
原点传感器
ON 区域
编码器
Z 相信号
Z 轴原点位置
原点传感器
OFF 区域
传感器碰块
Z 马达
激光高度
原点传感器
直线导轨
Z 轴滑动轴
激光传感器
滚珠丝杠
Rev. 1.1
MS 参数
4-3
取得吸嘴旋转中心、各贴装头的轴旋转中心位置离激光传感器的偏离位置。
4-1-2．使用治具
·508 或 508C 吸嘴 ·治具吸嘴 LNC 贴装头用（40046647）
吸嘴旋转中心（L1～L6）
LNC60 贴装头
Rev. 1.1
MS 参数
4-4

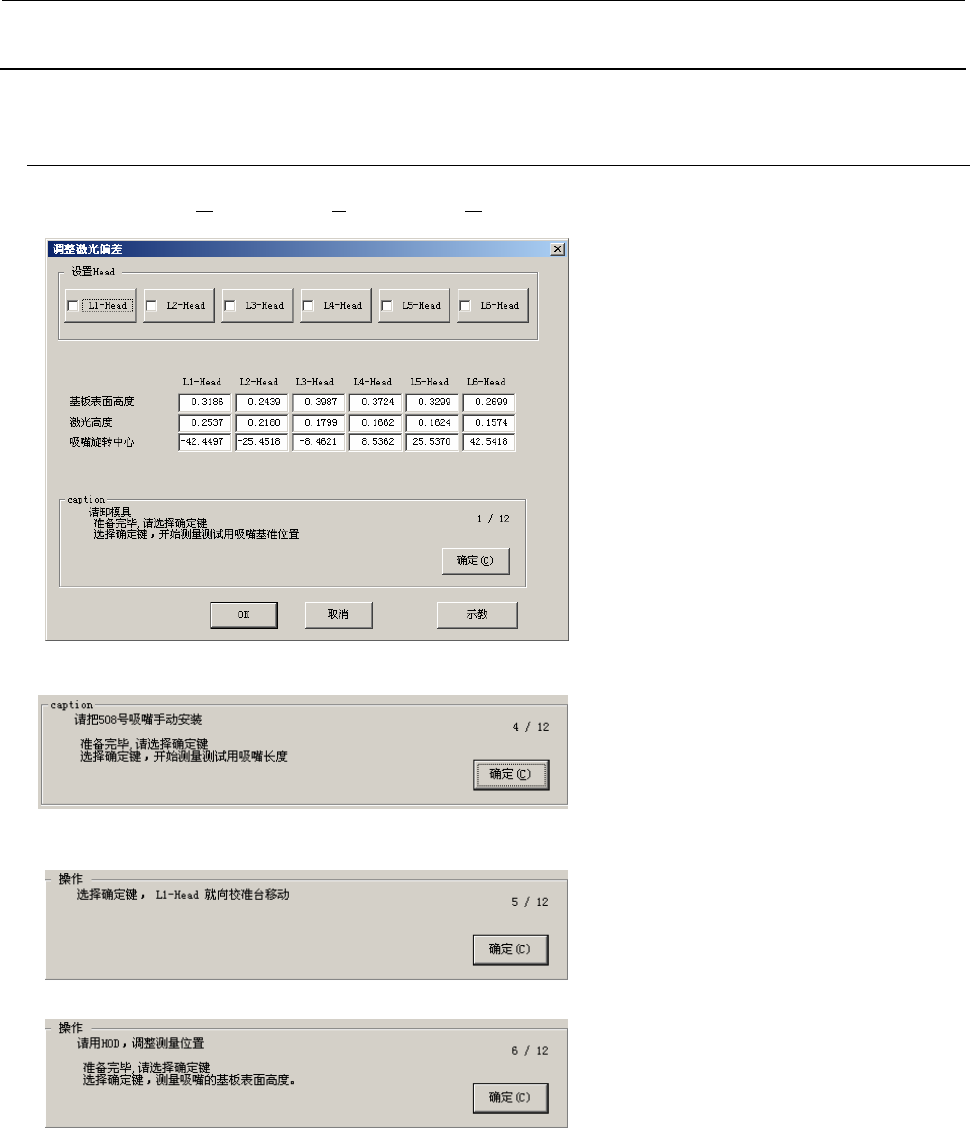

4-1-3．操作
选择了[偏差设定（Ｏ）][激光偏差（Ｌ）][激光偏差（Ｏ）...]之后，显示出下面的激光偏差设定画面。
请选择设定对象贴装头。
※ 不影响机器设置的“使用装置”的设
定。没有检查（设定为不使用的）装
置也可以选择。
测定贴装头可以选择多个。
选择多个时，連续进行被选贴装头的测
定。
＜操作・１／１ 2＞
从设定贴装头取下吸嘴。
准备完毕，请选择确定键。
选择确定键，检测吸嘴套的高度。
＜操作・4／１ 2＞
请给所有设定贴装头安装 508 号吸嘴。
准备完毕，请选择确定键。
选择确定键之后，测定吸嘴长度。
＜操作・5／１ 2＞
请选择确定键。设定贴装头移动到 CAL
部。
＜操作・6／12＞
通过演示确认测定的贴装头的 508 吸嘴
部分在校准台的平部（无孔的位置）上。
不需要调整时，不用演示。准备完毕，请
选择确定键。
选择确定之后，测定设定贴装头的基板上
面高度。
