Rev. 1.1 MS 参数 4-15 ・ 测定内容 ① 把贴装头角度设定到 0 度。 ② 打开 CAL 块的真空开关，吸附螺丝。 ③ 用 OCC 识别 CAL 螺丝的位置，计算出中心 位置和倾斜。 此时， 不能识别 CAL 螺丝的 2 个孔时， 即为 异常。成为异常后，确认螺丝的位置。 ④ 计算③侧定的 2 点的中心位置， 让贴装头动 作，吸附 Cal 螺丝，贴装头的中心就是其位 置。 此时， 极选连接第 1 标记和第 2 标记的 线…
Rev. 1.1
MS 参数
4-14

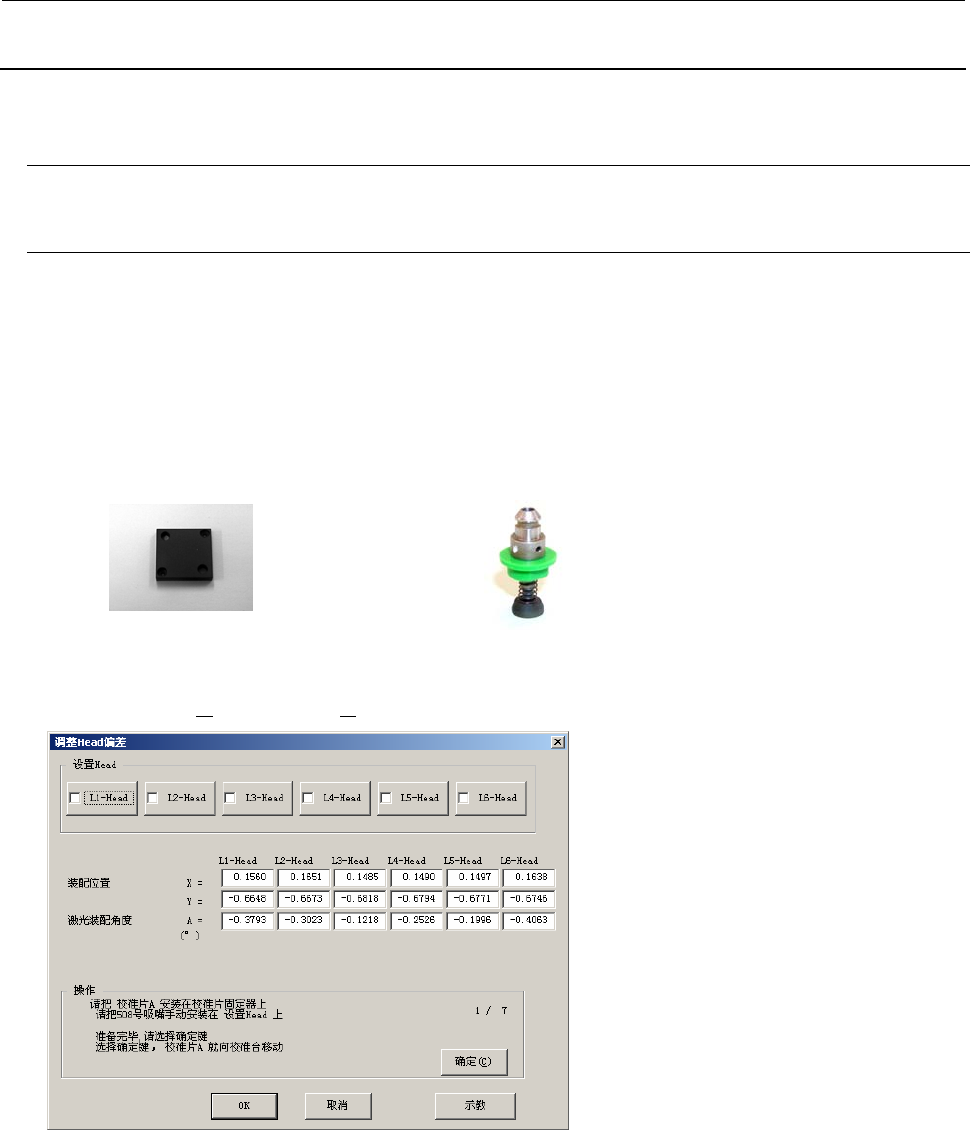

4-4．贴装头偏差
4-4-1．贴装头偏差
4-4-1-1．功能
测定各贴装头的组装角度和 OCC 的组装位置。
4-4-1-2．使用治具
・CAL 螺丝 A（E3622721000）
・508 或 508C 吸嘴
4-4-1-3．操作
选择了[偏差设定（Ｏ
）][Head 偏差（Ｈ）]之后，显示出下面的贴装头偏差设定画面。
请选择设定对象贴装头。
不影响机器设置的“使用装置”的设定。
没有检查（设定为不使用）装值也可以选
择。
测定贴装头可以选择多个。
选择多个时，連续进行被选贴装头的测
定。
＜操作・１／7＞
请把 CAL 螺丝设置四到 CAL 螺丝上。
（安装校准片时，请注意要使大的孔在
上，小的孔在下。）
请把 508号吸嘴安装到所有设定贴装头。
准备完毕，请选择确认。选择了确认之后，
根据设定贴装头，把 CAL 螺丝从 CAL 螺
丝张力移动到 CAL 块。
Rev. 1.1
MS 参数
4-15

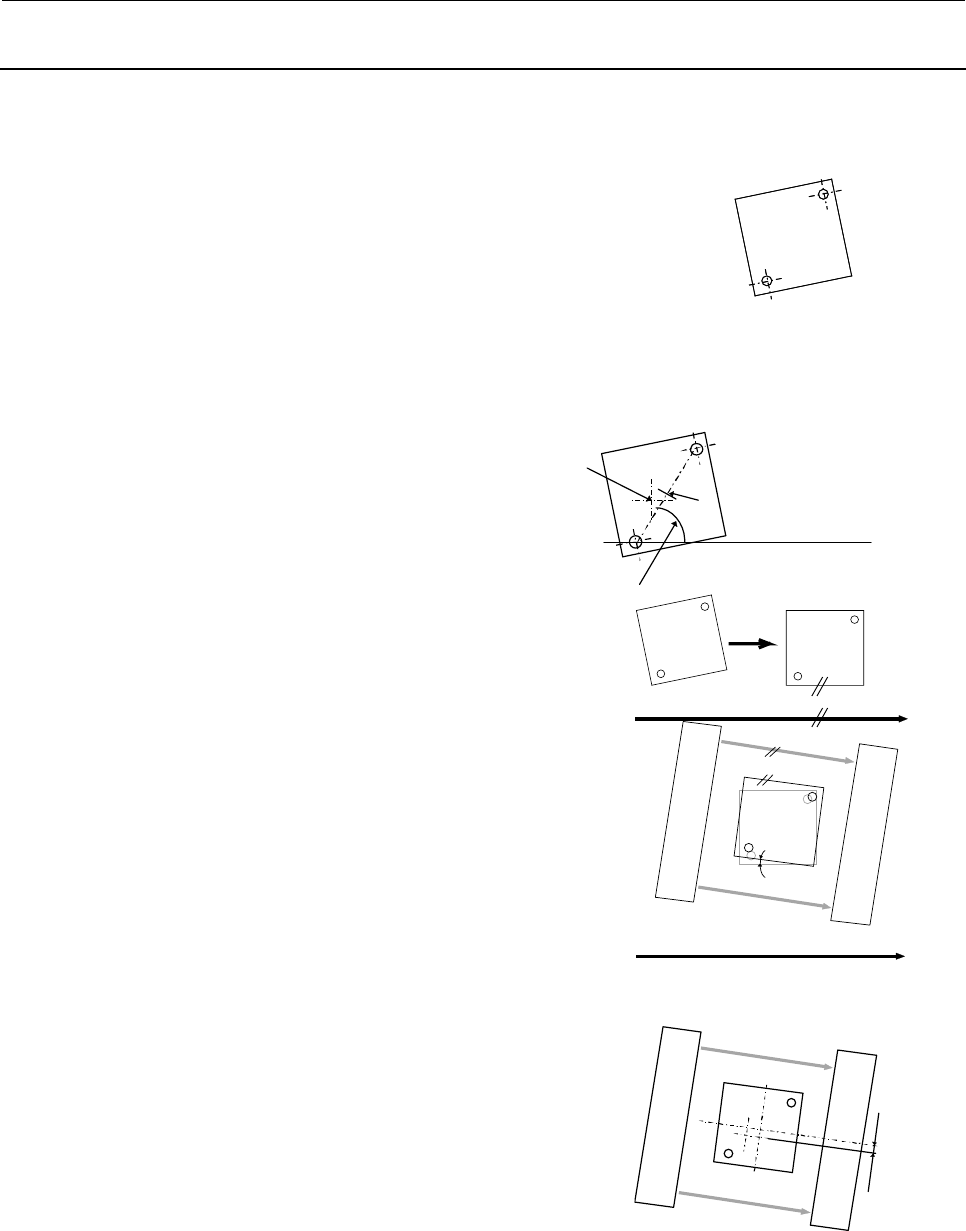

・测定内容
① 把贴装头角度设定到 0 度。
② 打开 CAL 块的真空开关，吸附螺丝。
③ 用 OCC 识别 CAL 螺丝的位置，计算出中心
位置和倾斜。
此时，不能识别 CAL 螺丝的 2 个孔时，即为
异常。成为异常后，确认螺丝的位置。
④ 计算③侧定的 2 点的中心位置，让贴装头动
作，吸附 Cal 螺丝，贴装头的中心就是其位
置。此时，极选连接第 1 标记和第 2 标记的
线和与 X 轴的角度。
⑤ 转动 Cal 螺丝，让④计算的角度为 45 度。此
结果 Cal 螺丝的边与 X 轴平行。
⑥ 把 Cal 螺丝定心。定心后，Cal 螺丝边与激
光传感器平行。从⑤的状态（Ca 螺丝的边
与 X 轴平行）到定心后的状态构成激光传感
器的组装角度。
⑦ 把吸最旋转中心位置偏斜和元件中心位置
作为 Y 方向的偏差值来计算。然后，把 Cal
螺丝旋转 90 度，计算出 X 方向的偏差值。
⑧ 为了确认贴装置位置，用 OCC 识别螺丝的
位置。
⑨ 把螺丝返回到 Cal 部。
⑩ 把贴装头以 45 度为单位转动到 315 度，重
复各角度有关的①～⑨的动作。
( X2, Y2 )
( X1, Y1 )
X
軸
计算角度
ﾔ
1
第 1 标记，第 2 标记的中心
X 轴
ﾔ
( X2, Y2 )
( X1, Y1 )
实际的吸附位置
A
激光
Y
Y 方向偏差
( X2, Y2 )
( X1, Y1 )
Rev. 1.1
MS 参数
4-16

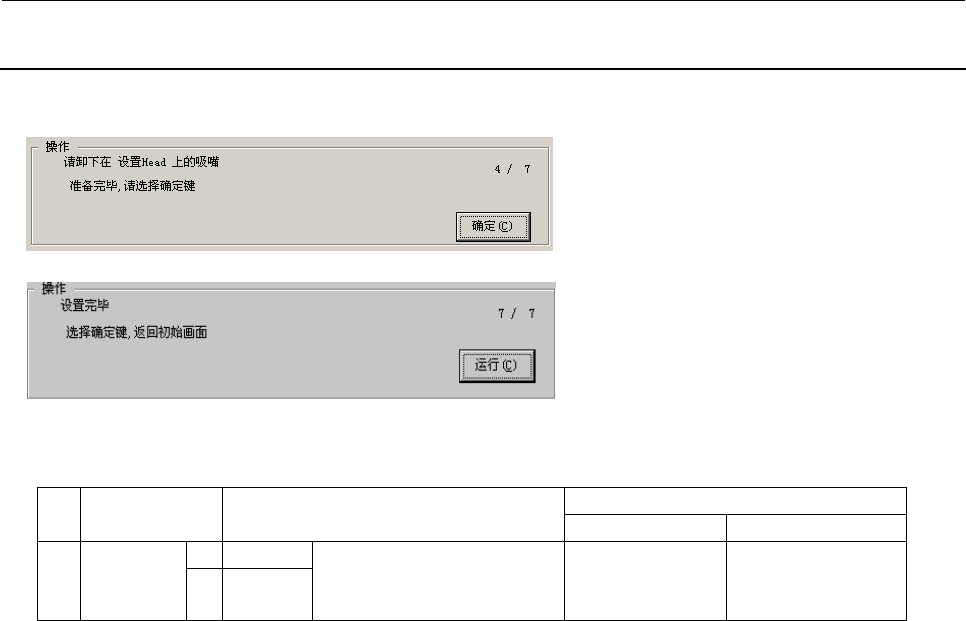

＜操作・４／7＞
从所有设定贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・7／7＞
设定结束。
选择了确认之后，返回初期設置画面。
4-4-1-4．MSP允许值
MSP 值不良时
No 项目 MSP允许值
异常点 检查(更换)项目
X ±２㎜
１ 组装位置
Y ±２㎜
并列的吸嘴间的 MSP 值差
为±０．０４以下
同时吸附不良
贴装精度不良
贴装头单元的组
装特定吸嘴的元
件精度
