Rev. 1.1 MS 参数 4-42 2) CA 各贴装角度 （0°,90°,180°,270°） 的贴装位置以前送料库的送料角度 ０° ，后送料库的送料角度 ０° 贴装时，将如下图所示那样被贴装 （F-0 和 R-0 向相反方向偏斜）时。 -3 0 -2 0 -1 0 0 10 20 30 - 30 - 20 - 10 0 10 20 30 Ｘ （μｍ ） Ｙ （μｍ ） 0 90 180 270 -3 0 -2 0 -1 0 0 …
Rev. 1.1
MS 参数
4-41
4-8-1-3．计算范围内的ＸＡ，ＹＡ，ＣＡ的方法
＜程序＞
① 从前送料库供给角度０°和后送料库送料角度０°用０、９０、１８０、２７０°贴装角度进行贴装，
分别计算各贴装角度时Ｘ，Ｙ的贴装偏差的平均值。
② 各贴装角度不一致时，从前后两送料库用送料角度 0°进行吸附贴装，调查偏斜的倾向。
③ 前侧送料库和后侧送料库的偏斜如果向相反方向偏斜时，CA 有效。
因此，仅输入 CA 的值作为偏差值。
④ 从前侧送料库和后侧送料库的偏斜如果向相同方向偏斜时，XA，YA 有效。
因此，仅输入 XA，YA 的值作为偏差值。
4-8-1-4．ＸＡ，ＹＡ，ＣＡ的输入例
偏差值输入从贴装角度 0°到 180°所看到的偏差量。
1) XA、YA
各贴装角度（0°,90°,180°,270°）的贴装位置以前送料库的送料角度０°，后送料库的
送料角度０°贴装时，将如下图所示那样被贴装（F
-0 和 R-0 向相同方向偏斜）时。
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （μｍ）
0 90 180 270
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （μｍ）
0 90 180 270
图 3 前送料库 0°吸附的贴装结果 图 4 后送料库 0°吸附的贴装结果
以 F-0 的贴装角度 0°作为基准之后，贴装角度 180°在Ｘ方向偏差+20μｍ，在Ｙ方向偏差+20μｍ，
因此均向现状的ＸＡ加-0.010(mm)，向ＹＡ加-0.010(mm)。
Rev. 1.1
MS 参数
4-42

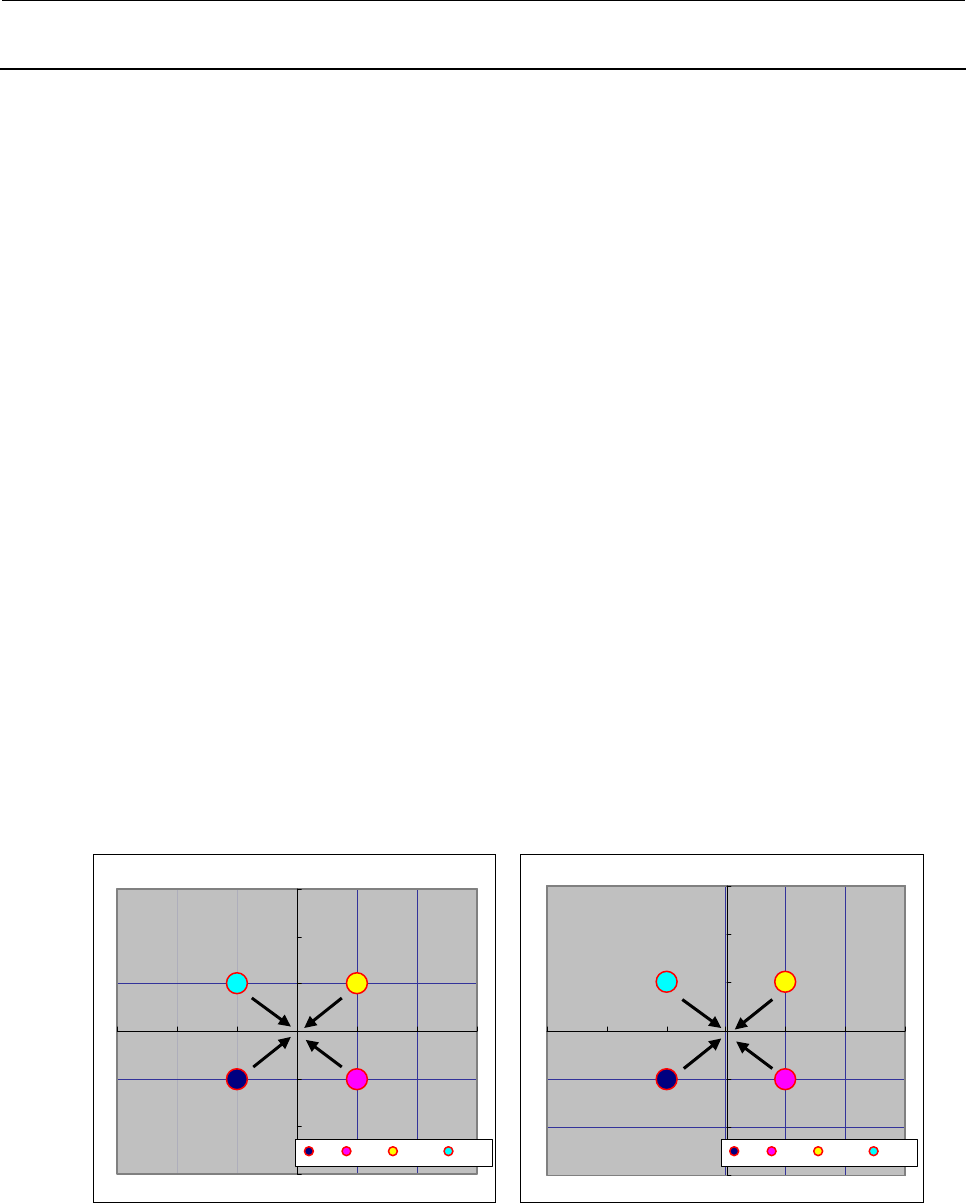

2) CA
各贴装角度（0°,90°,180°,270°）的贴装位置以前送料库的送料角度０°，后送料库的送料角度０°
贴装时，将如下图所示那样被贴装（F-0 和 R-0 向相反方向偏斜）时。
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （μｍ）
0 90 180 270
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （μｍ）
0 90 180 270
图 5 前送料库 0°吸附时的贴装结果 图 6 后送料库 0°吸附时的贴装结果
把 F-0 的贴装角度 0°作为基准的话，贴装角度 180°向 X 方向偏斜+20μｍ，向Ｙ方向偏斜+20μｍ，
因此，LNC60 贴装头时，向现状的ＣＡ加-0.010(mm)。
Rev. 1.1
MS 参数
4-43
4-8-2．使用治具
不是自动测定，治具不规定。
4-8-3．操作
选择了[偏差设定（Ｏ）][贴装综合偏差（Ｇ）...]之后，下面的调整贴片综合偏差的画面。
在凸出画面选择设定对象贴装头。
不影响机器后备的“使用装置”的设定。
（没有检查（不使用）装置也可以选择）
按 Alt +↓键，下列一览显示出来。
输入贴片综合偏差时，请根据元件数
据的计测时的θ速度手工输入偏差值。
