Rev. 1.0
MS 参数
1-13
1-5．基本操作
1-5-1．数据更新
取得各数据时，选择设定（变更）的数据 OK 后被反映出来。
偏离坐标值在实行原点复位后被反映出来。
因此，止变更数据时，其变更不反映，请注意。
另外，选择取消，变更为无效。

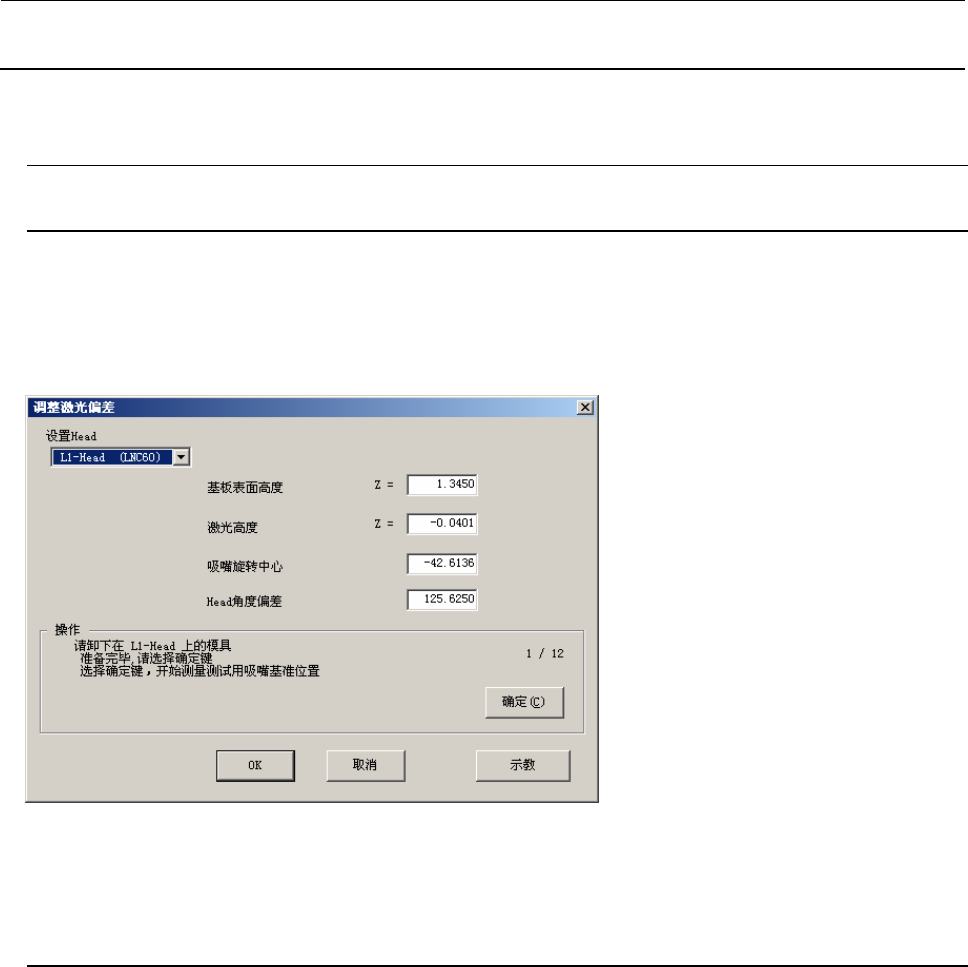

图 1-5-1 数据取得画面例子
1-5-2．限制事项
・ 在数据变更画面，“ORIGIN”开关无效。复位原点时，关闭变更画面，在初期画面进行变更。
・ 在数据变更画面“STOP”开关无效。请等待装置停止或按紧急停止开关停止。
Rev. 1.0
MS 参数
2-1
2. 控制菜单
2-1．起动方法
右击鼠标或按 F9 键后，凸起菜单被显示（参照图 2-1），选择菜单实行动作。
设定为没有安装的装置不能选择[初期設置（I
）]的[附属（O）]菜单。
2-2．菜单内容
※ 控制照明、Histogram、照明图的“标准 VCS”项目，须在 MS 参数的 VCS 设定（参阅 3-3-3-3 VCS）
中将标准 VCS 设为 ON 的情况下才可以选择。如在 VCS 设定中设为 ON 的是选配 VCS，则上述项
目将切换为“选项 VCS”。
Rev. 1.0
MS 参数
2-2
2-3．XY轴移动
选择了 XY 轴移动之后，以下的菜单被显示出来。选择各位置之后，OCC 中心移动到其位置。
选择了任意坐标移动之后，下面调整 XY 坐标任意移动的画面被显示出来。
输入移动目的地坐标，选择＜移动（M
）＞或按 F3 键，移动到 OCC 中心被指定的坐标。
