Rev. 1.1 MS 参数 4-36 ＜ 操作 ・６／１６（ 装配高度 ）＞ XY 的装配位置全部成功取得后，继而进 行装配高度的取得。 请用手动方式将治具吸嘴安 装到所指定 的贴装头上，准备完毕后选择确认。 （未安装治具吸嘴就按下 “ 确认 ” 按钮时， 请按照指示安装吸嘴。 ） 选择确认后， 将进行基准吸嘴的长度测量。 ＜ 操作 ・８／１６（ 装配高度 ）＞ 请按照指示从指定贴装头上 卸下治具吸 嘴，用手动方式安装 508 吸嘴。…
Rev. 1.1
MS 参数
4-35
＜操作・１／１６（续）＞
选择设定的参数。
想要取得选择参数的装配高度时，
请勾选装配高度。
选择确认之后，进行选择参数的设定。
选择了取消之后，中止参数选择。
＜操作・３／１６（组装位置）＞
把 ATC 偏差设置到设定的 ATC NO。
准备完毕，请选择确认。
选择了确认之后，移动到 OCC 设定的
ATC NO 的 ATC 部上。
＜操作・４／１６（组装位置）＞
用演示把监视器的十字游标调整到设定
的 ATC NO 的 ATC 偏差部中心，然后按
HOD 的确定键。
准备完毕，请选择确认。选择了确认之后，
标志识别后，计算新的坐标的组装位置。
＜操作・５／１６（组装位置）＞
从设定的 ATC NO.卸下 ATC 偏差部。
准备完毕，选择确认。选择了确认之后，
变为下一个 ATC NO 的设定画面。
（回到操作・3／16。）
所选择的 ATC NO.全部结束取得操作后，
进入下一步。
如在＜操作 1／16＞中选择过装配高度的，
进入＜操作 6／16＞，未选择的则进入
＜操作 14／16＞。
Rev. 1.1
MS 参数
4-36
＜操作・６／１６（装配高度）＞
XY 的装配位置全部成功取得后，继而进
行装配高度的取得。
请用手动方式将治具吸嘴安装到所指定
的贴装头上，准备完毕后选择确认。
（未安装治具吸嘴就按下“确认”按钮时，请按照指示安装吸嘴。）选择确认后，将进行基准吸嘴的长度测量。
＜操作・８／１６（装配高度）＞
请按照指示从指定贴装头上卸下治具吸
嘴，用手动方式安装 508 吸嘴。安装好
508 吸嘴后，请选择确认。
进行 508 吸嘴的长度测量。
＜操作・９／１６（装配高度）＞
测量完毕后，请在 ATC1 号和 ATC18 号
的位置上安装高度取得治具。（治具吸嘴
只有一个时请安装在 ATC1 号上。）
准备完毕后请选择确认。选择确认后，指定贴装头将移动到高度治具位置。
＜操作・１０／１６（装配高度）＞
指定贴装头与治具位置有偏离时，请利用示
教调整贴装头位置。准备完毕后请选择确认。
选择确认后，会执行装配高度测量。
• 自动计测内容
① 启动Head的真空，读入真空值。此时，若真空值低于−80KPa，就出错。
② 逐步下降Z轴，使吸嘴与模具接触。
③ 进一步下降Z轴，测量真空值变得低于−80KPa的位置。
④ 根据第③步计测到的位置和计测用的吸嘴的长度，算出ATC1的装配高度并进行更新。
＜操作・１２／１６（装配高度）＞
ATC1 号的装配高度测量结束后，移动到
ATC18 号的位置。
测量位置发生偏移时，请利用示教进行调整。
准备完毕后请选择确认。选择确认后即执行装配高度测量。
Rev. 1.1
MS 参数
4-37

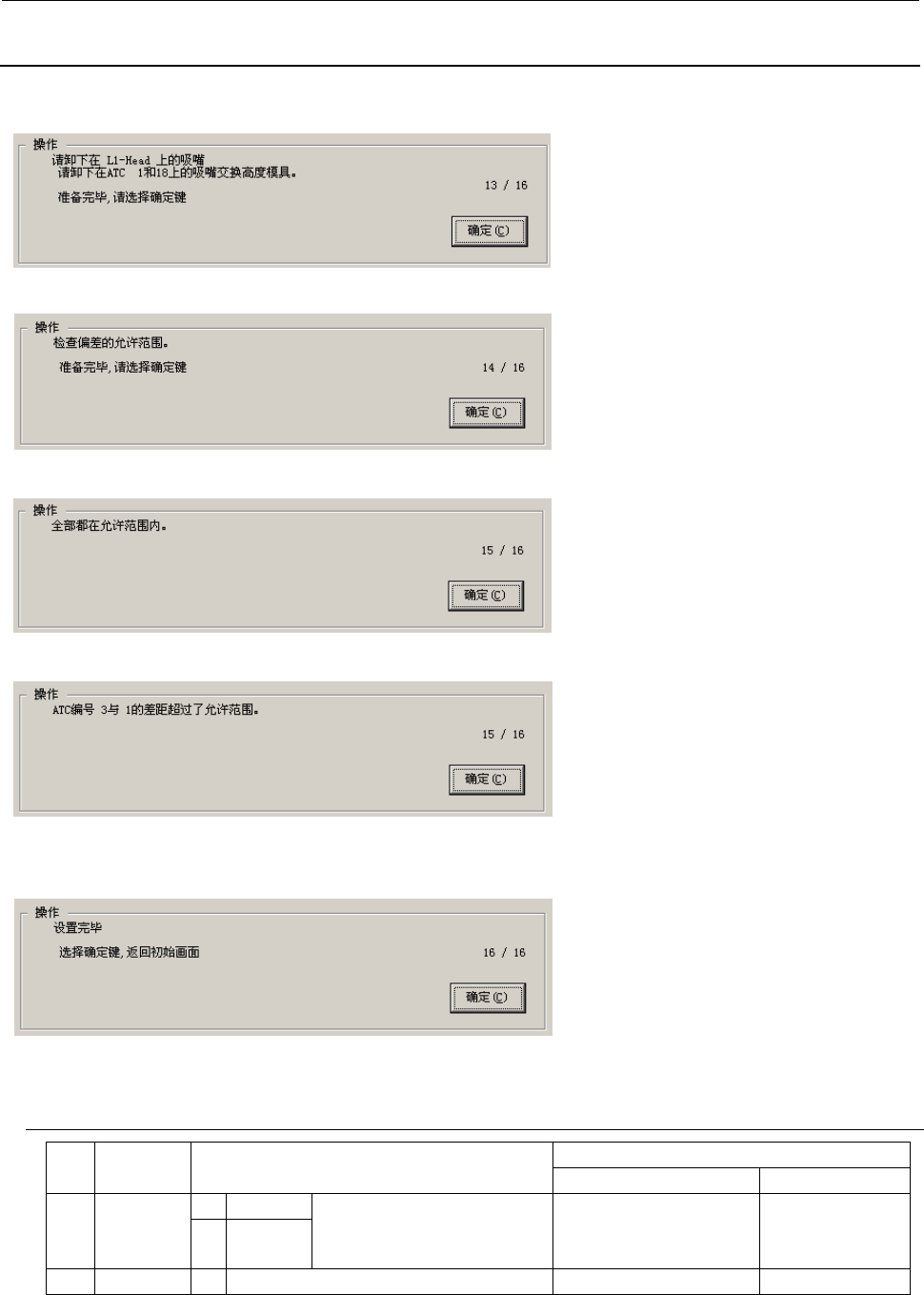

＜操作・１３／１６（装配高度）＞
测量结束后，请从 ATC 上卸下测量高度
用的治具。请选择确认。
＜操作・１４／１６（范围检测）＞
选择确认后，对所取得的偏差的 XY 范围
进行检测。
＜操作・１５／１６（范围检测）＞
处于范围内时，会显示以下说明文字。
选择确认后，显示设定完毕画面。
＜操作・１５／１６（范围检测）＞
如存在范围之外的 ATC 编号时，显示以
下说明文字。
选择确认后，回到初始画面。
请检查参数，再次从新取得。
＜操作・１６／１６＞
设定结束。
选择确认后，回到初始画面。
4-6-4．MSP允许值
MSP 值不良时 No. 项目 MSP允许值
异常点 调整(检查)项目
X ±2mm 1 组装位置
Y ±2mm
但是，同一 ATC 内各位置
的 MSP 值的偏斜量为
0.2mm 以下。
吸嘴更换不良，同时更
换吸嘴不动作
ATC 装置的组
装精度
2 装配高度 Z ±1mm 吸嘴更换不良
