4-2．OCC偏差
4-2-1．OCC光量设定
实施焦点调整（确认）之后再进行设定。
4-2-1-1．功能.
调整 OCC 用照明 LED 的亮度。
4-2-1-2．使用治具
・陶瓷基板（2 英寸）（E2107998000） ·消杂光环
遮光环的尺寸
4-2-1-3．操作
选择了［偏差设定（Ｏ

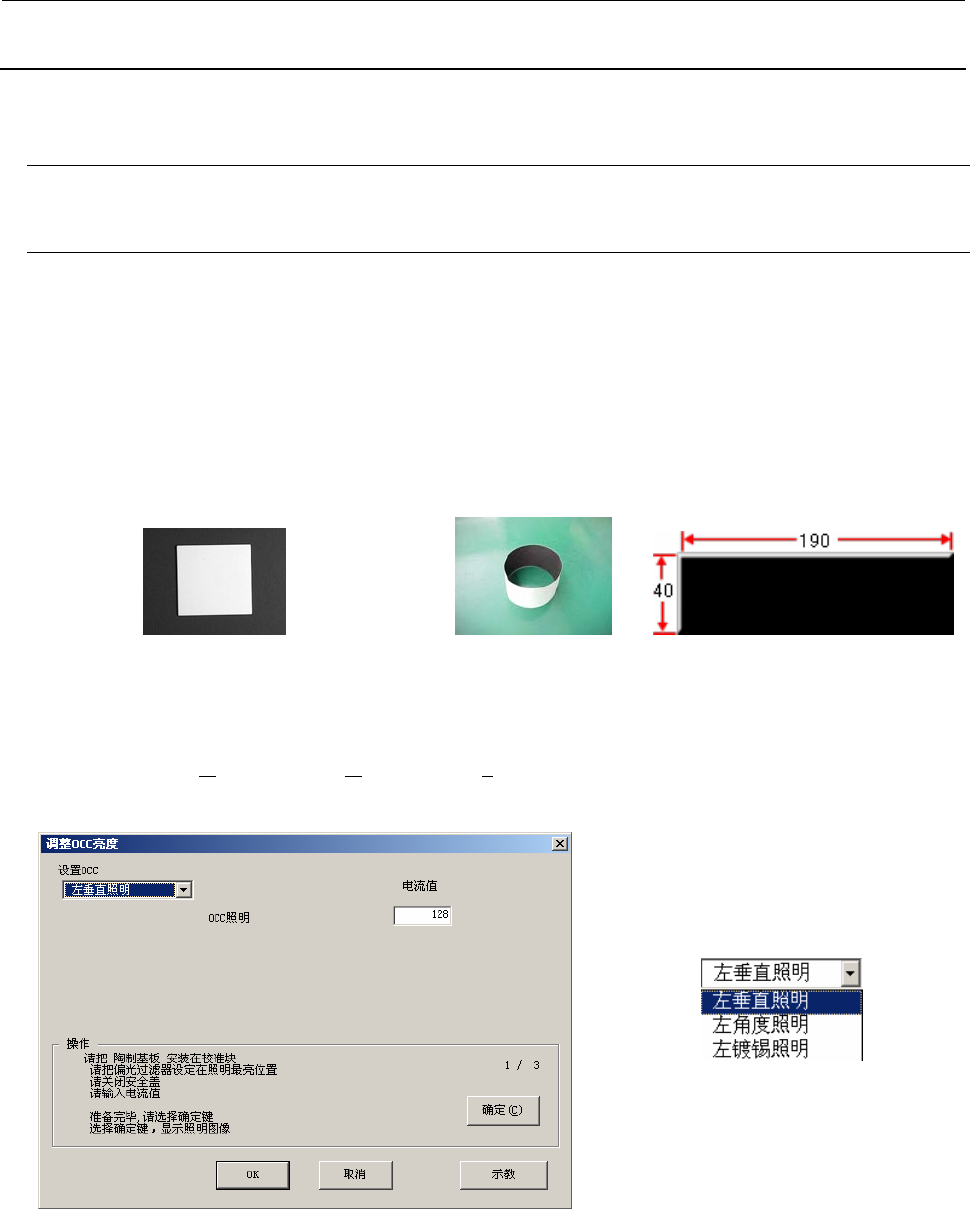

）］[ＯＣＣ偏差（Ｏ）][光量调整（L）...]之后，显示出下面的光量调整画面。
＜操作・１／３＞
按 Alt +↓键，下面的一览显示出来。
在凸起画面上，选择设定对象 OCC。
※ 对机器设置的“使用装置”的设定没有
影响
。没有检查（设定为不使用）的装
置也可以选择。
遮光环请用内侧为黑色的厚纸制作。
Rev. 1.1
MS 参数
4-8

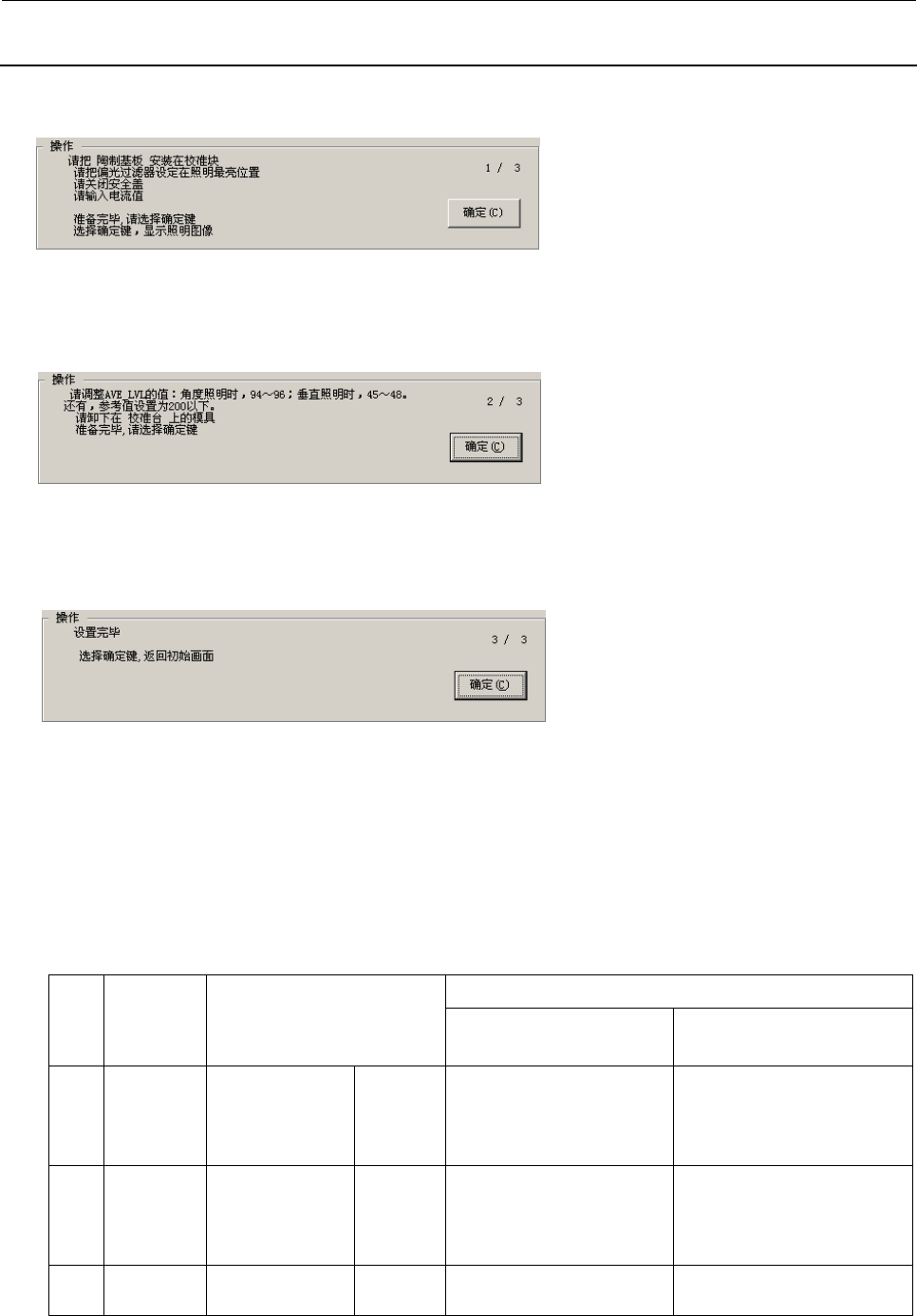

＜操作・１／３续＞
请把陶瓷基板装到校准块上，再将遮光环
设置在其上面。
把偏光滤光镜调整到存储器“5”（更明亮
的设定）。
选择确定之后，显示设定 OCC 的照明图。
＜操作・２／３＞
看视觉监视器，垂直照明时，AVE_LVL 请
调整为 45～48。角度照明时，AVE_LVL
请调整到 94～96。
另外把参考值均设定为 200 以下。如果光亮登记不在上述范围值，变更标准电流值，再次反复自动设
定。光量等级不在上述范围时，从 CAL 部取下治具，选择确定。
＜操作・３／３＞
设定完毕。
选择确定之后，返回初期操作画面。
* 对于镀锡照明选项，请看着监视器来调整基准电流值，使 AVE_LVL 变为 208～212（T.B.D）。
请把求得的基准电流值代入以下算式，再将算出的值输入基准电流值并进行保存。
（基准电流值×2）＝保存值
* 208～212 的容许范围预定将扩大。
4-2-1-4．MSP允许值
MSP 值不良（临界值也不属于规定光量值）时
No. 项目 MSP允许值
异常点 检查（更换）项目
1 垂直照明 电流值 0～255
由于原点复位时的位置
偏析造成贴装精度不良
由于 BOC 标记识别不良
造成贴装精度不良
HeadMain 基板
OCC 照明基板
2 角度照明 电流值 0～255
由于原点复位时的位置
偏析造成贴装精度不良
由于 BOC 标记识别不良
造成贴装精度不良
HeadMain 基板
OCC 照明基板
３ 镀锡照明 电流值 0～255
由于 BOC 标记识别不良
造成贴装精度不良
HeadMain 基板
OCC 照明基板
Rev. 1.1
MS 参数
4-9
4-2-2．OCC偏差
4-2-2-1．功能
取得 OCC 的缩放比例和组装角度。
OCC 是贴装头装置的坐标原点，不是组装位置。
4-2-2-2．使用治具
・摄像机调整治具（E2106998000）
・白纸
60mm 正方，中央有直径 2mm 左右的小孔的白纸
4-2-2-3．操作
选择了[偏差设定（Ｏ

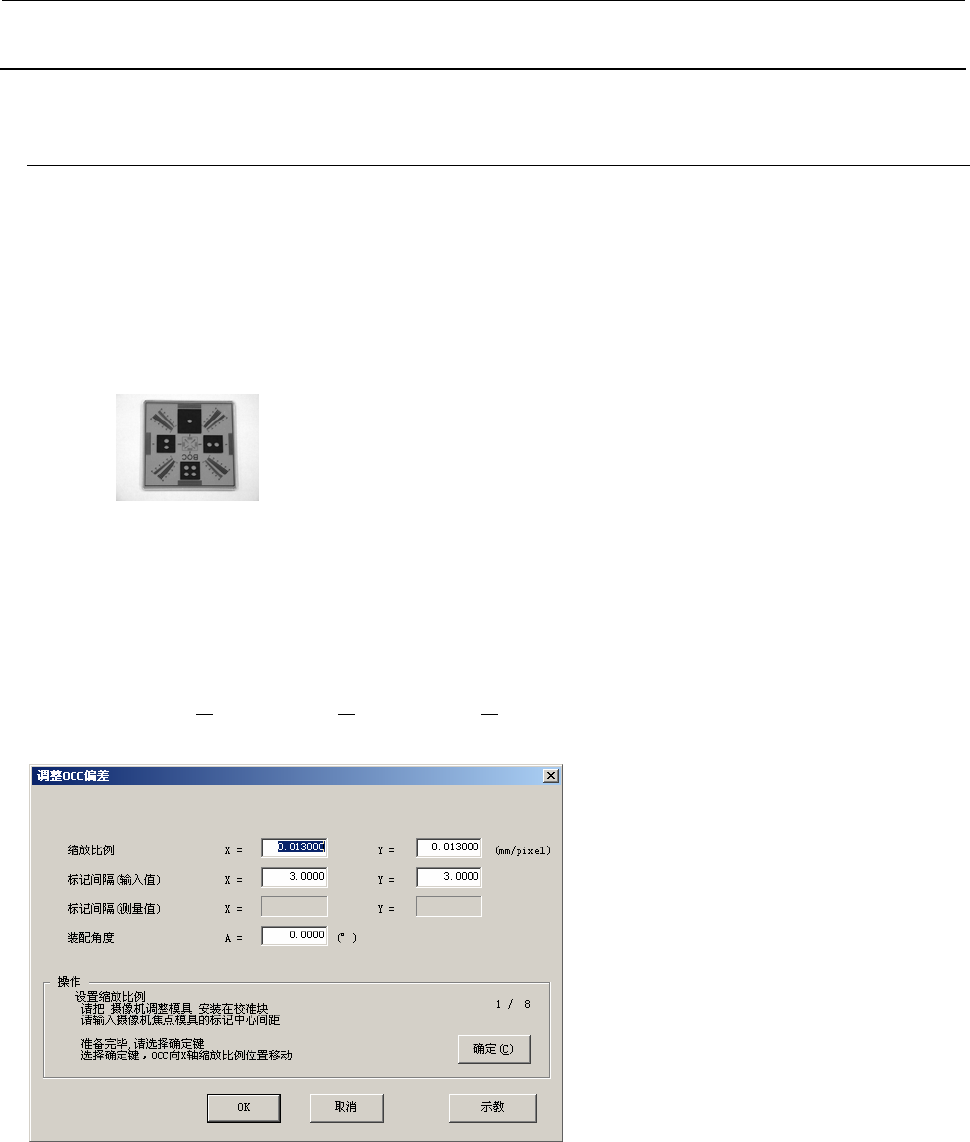

）][ＯＣＣ偏差（Ｏ）][ＯＣＣ偏差（Ｏ）...]之后，显示出下面的ＯＣＣ偏差设定的画面。
＜操作・１／８＞
把白纸放到 CAL 部。
然后在放上摄像机调节治具。此时，把摄
像机调节治具中心对准 CAL 部的中心。
摄像机调节治具有表面里面。请把蒸着
面（能清楚看见图案的那一面）朝下放
置。另外，摄像机调节治具描绘的“BOC”
文字应对准 XY 坐标系的 Y 负值侧。
输入摄像机调节治具的 X 和 Y 方向标记间的距离（3mm）。
准备完毕，请选择确认。
选择确认之后，OCC 移动到 X 轴缩放位置。
※不影响机器设置的“使用装置”的设定。没检查（设定为不使用）装置也可以选择。
