Rev. 1.1 MS 参数 4-38 4-7 ． 吸附基准位置偏差 4-7-1 ． 吸附基准位置偏差 设定送料标记确认时的基准位置和计算吸附位置的初期值的基准位置 。 4-7-2 ． 使用治具 ・ 主送料器：用于 CTF （ E6215705CB0 ） 4-7-3 ． 操作 选择了 [ 偏差设定 （Ｏ ）] [ 吸附基准位置偏差 （Ｉ ）...] 之后，显示出下面的调整吸取基准位置偏移的画面 。 ＜ 操作 ・１／１１＞ 请把主送料器安…
Rev. 1.1
MS 参数
4-37
＜操作・１３／１６（装配高度）＞
测量结束后，请从 ATC 上卸下测量高度
用的治具。请选择确认。
＜操作・１４／１６（范围检测）＞
选择确认后，对所取得的偏差的 XY 范围
进行检测。
＜操作・１５／１６（范围检测）＞
处于范围内时，会显示以下说明文字。
选择确认后，显示设定完毕画面。
＜操作・１５／１６（范围检测）＞
如存在范围之外的 ATC 编号时，显示以
下说明文字。
选择确认后，回到初始画面。
请检查参数，再次从新取得。
＜操作・１６／１６＞
设定结束。
选择确认后，回到初始画面。
4-6-4．MSP允许值
MSP 值不良时 No. 项目 MSP允许值
异常点 调整(检查)项目
X ±2mm 1 组装位置
Y ±2mm
但是，同一 ATC 内各位置
的 MSP 值的偏斜量为
0.2mm 以下。
吸嘴更换不良，同时更
换吸嘴不动作
ATC 装置的组
装精度
2 装配高度 Z ±1mm 吸嘴更换不良
Rev. 1.1
MS 参数
4-38

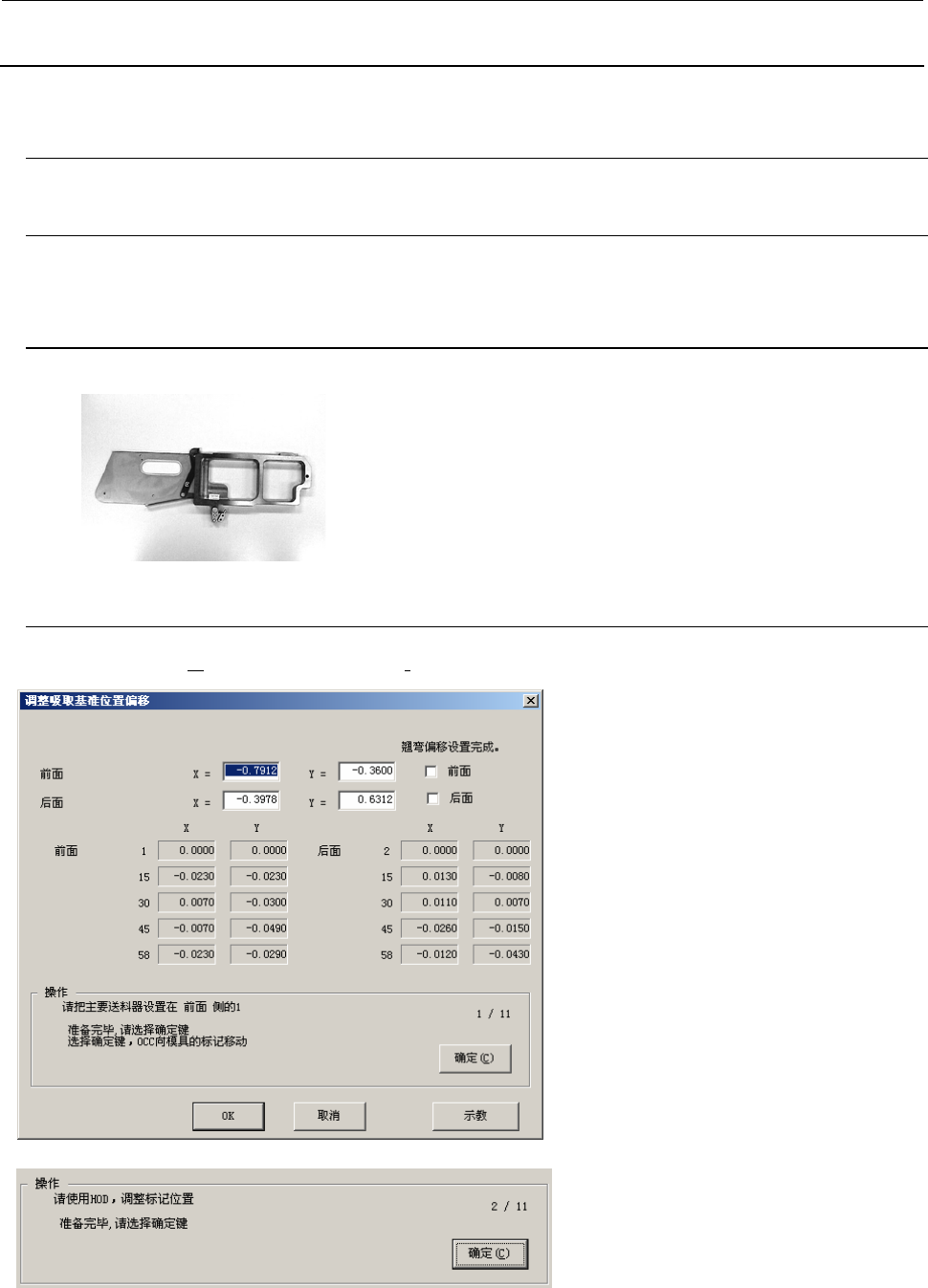

4-7．吸附基准位置偏差
4-7-1．吸附基准位置偏差
设定送料标记确认时的基准位置和计算吸附位置的初期值的基准位置。
4-7-2．使用治具
・主送料器：用于 CTF（E6215705CB0）
4-7-3．操作
选择了[偏差设定（Ｏ）] [吸附基准位置偏差（Ｉ）...]之后，显示出下面的调整吸取基准位置偏移的画面。
＜操作・１／１１＞
请把主送料器安装到前侧的 1。
准备完毕，请选择确认。
选择了确认之后，OCC 移动到治具的标记
上。
＜操作・２／１１＞
通过演示，把监视器的十字游标调整到标
记的中心，按 HOD 的确定键。
准备完毕，选择确认。
演示完毕，用求的坐标计算新的偏差。
Rev. 1.1
MS 参数
4-39
＜操作・４／１１＞
进行最终位置的设定后，会显示是否要反
映翘弯偏移的画面。
在 JX-200 中，是对 5 个点的平均值再加
入翘弯偏移。
将通过以下的计算式自动设定。
当前的显示值+5 个部位的最大值-平均
值-0.09
准备完毕后，请选择确认。
选择确认后，会显示左面的询问信息。如
选择“是”，将自动计算翘弯偏移。
＜注意＞
有的情况下，仅要取得后面一侧的偏差，
或者不进行取得偏差的操作而只进行动
作确认。此时可跳过前面一侧的取得动
作。此类情况下请选择“否”。
＜操作・６／１１＞
前侧结束后，将设定后侧的吸取基准位置。
设定方法与前侧相同。
准备完毕后请选择确认。
＜操作・９／１１＞
后侧的最终位置设定结束后，会显示是否
要反映翘弯偏移的画面。对 5 个点的平均
值再加上以下算式的偏差。
当前的显示值+5 个部位的最小值-平均
值+0.09
＜操作・１１／１１＞
设定完毕。
选择了确认之后，返回到初期設置画面。
反映翘弯偏移后，左面画面上会被设定勾号。
＜重新输入 Y 方向挠度修正值＞
前侧：
自动计算值=当前的显示值+5 个部位的最大值-平均值-0.09
后侧：
自动计算值=当前的显示值+5 个部位的最小值-平均值+0.09
