Rev. 1.1
MS 参数
4-30

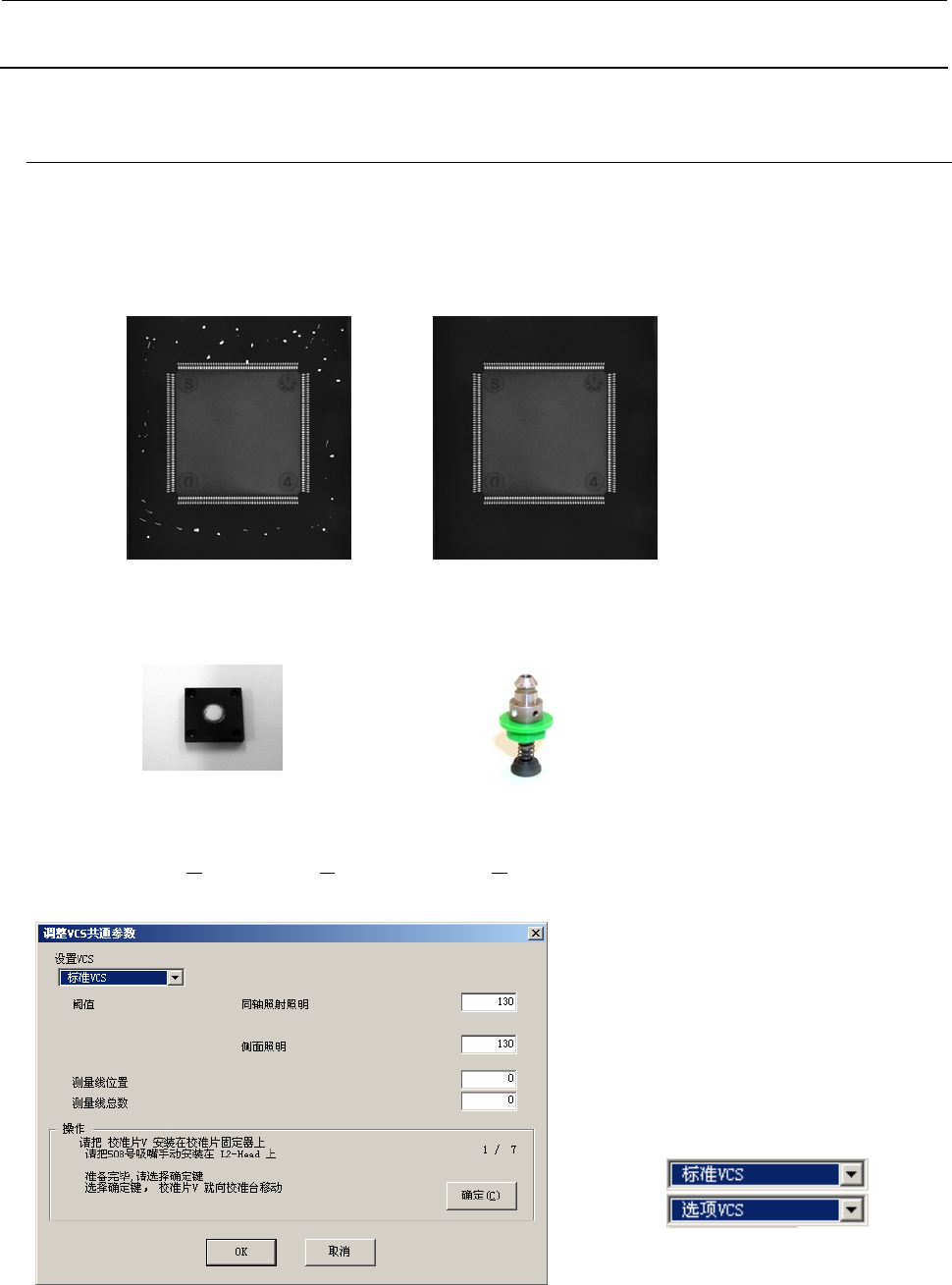

4-5-5．VCS通用参数
4-5-5-1．功能
让 VCS 可以识别元件脚部分，让吸嘴的中央部分以外没有明亮，用 VCS 把图像数据 2 值画，进行调整。
4-5-5-2．使用治具
・Cal部件 V（E5190729000） ・508 或 508C 吸嘴
4-5-5-3．操作
选择了[偏差设定（Ｏ
）][ＶＣＳ偏差（Ｖ）][ＶＣＳ通用参数（Ｃ）...]之后，显示出下面的调整ＶＣＳ共通参数的画面。
＜操作・１／７＞
设定对象 VCS（标准 VCS 或选购 VCS）
被显示出来。不影响机器设置的“使用装
置”的设定。（没有检查（不使用）装置也
可选择）
把 CAL 部件 V 安装到 CAL 台上。把 508 号吸嘴安装到 L2 贴装头。
Rev. 1.1
MS 参数
4-31

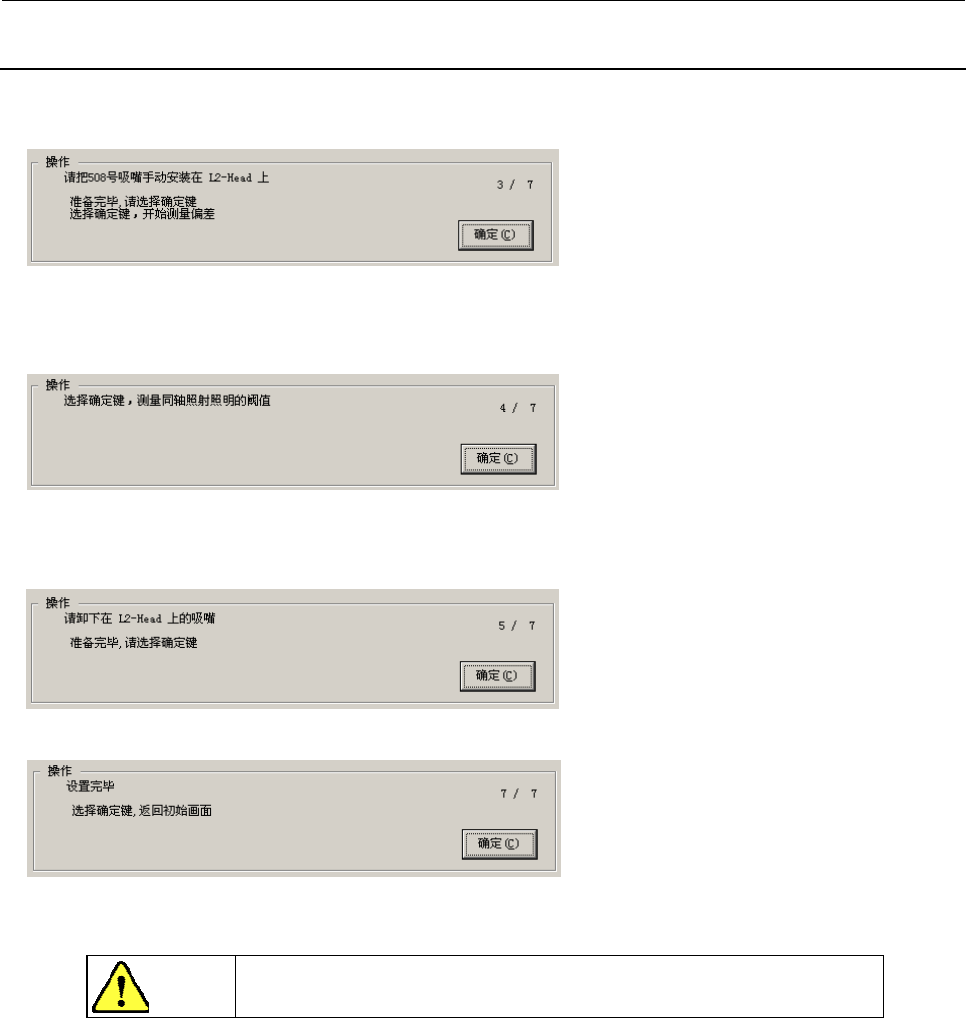

＜操作・３／７＞
准备完毕，请选择确认。
选择了确认之后，把 CAL 部件移动到
CAL 块。
选择了确认之后，在标记上测定偏差。
＜操作・４／７＞
选择了确认之后，测定同轴照射照明的
2 值化值。
＜操作・5／７＞
从 L2 贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・７／７＞
设定完毕。
选择了确认之后，返回初期设定画面。
注意
VCS 摄像机焦点偏移在生产工艺中是不作设定的参数。
Rev. 1.1
MS 参数
4-32

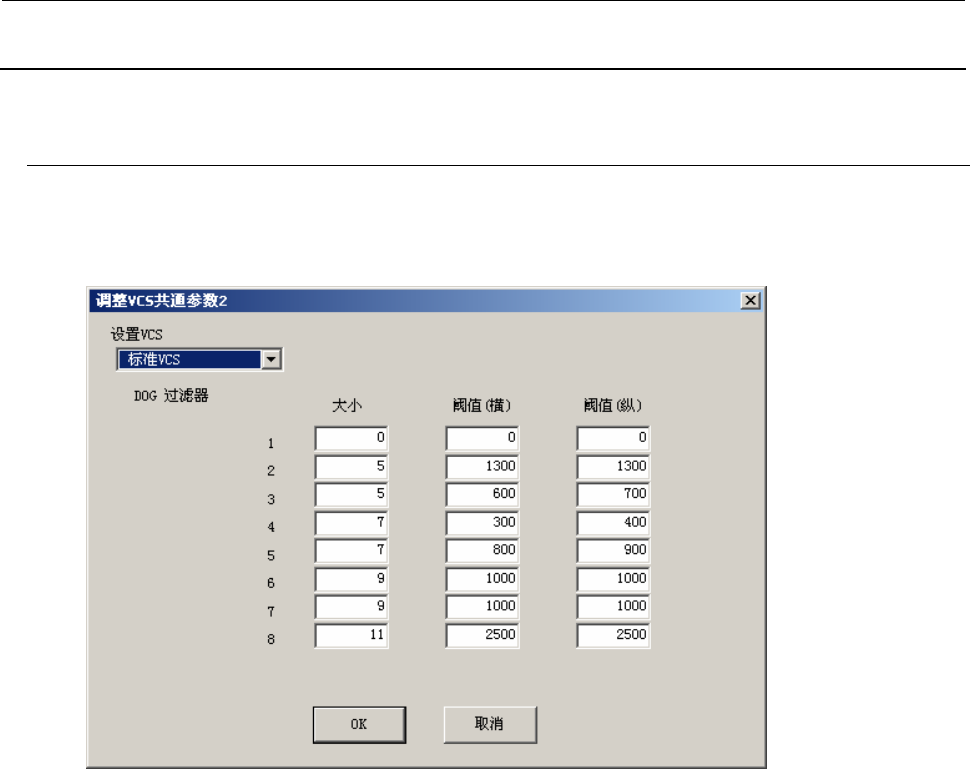

4-5-6．VCS共通参数 2
本参数是软件设备用的参数。请不要变更。
