Rev. 1.0 MS 参数 2-5 2-7 ． 照明设定 从控制菜单选择 [ 设置照明 （I ）]。 下面的设置照明画面被显示 。 VCS 照明控制检查点灯的照明种类，设定光量 （％）。 未被勾选的照明不会亮灯，光量不能设定。 选择 ＜ 确认 ＞ 之后，以后选择 VCS 找空控制时，按照设定的内容点灯 。 选择 ＜ 取消 ＞ 之后，设定的内容不反映 。
Rev. 1.0
MS 参数
2-4
2-5．传送控制

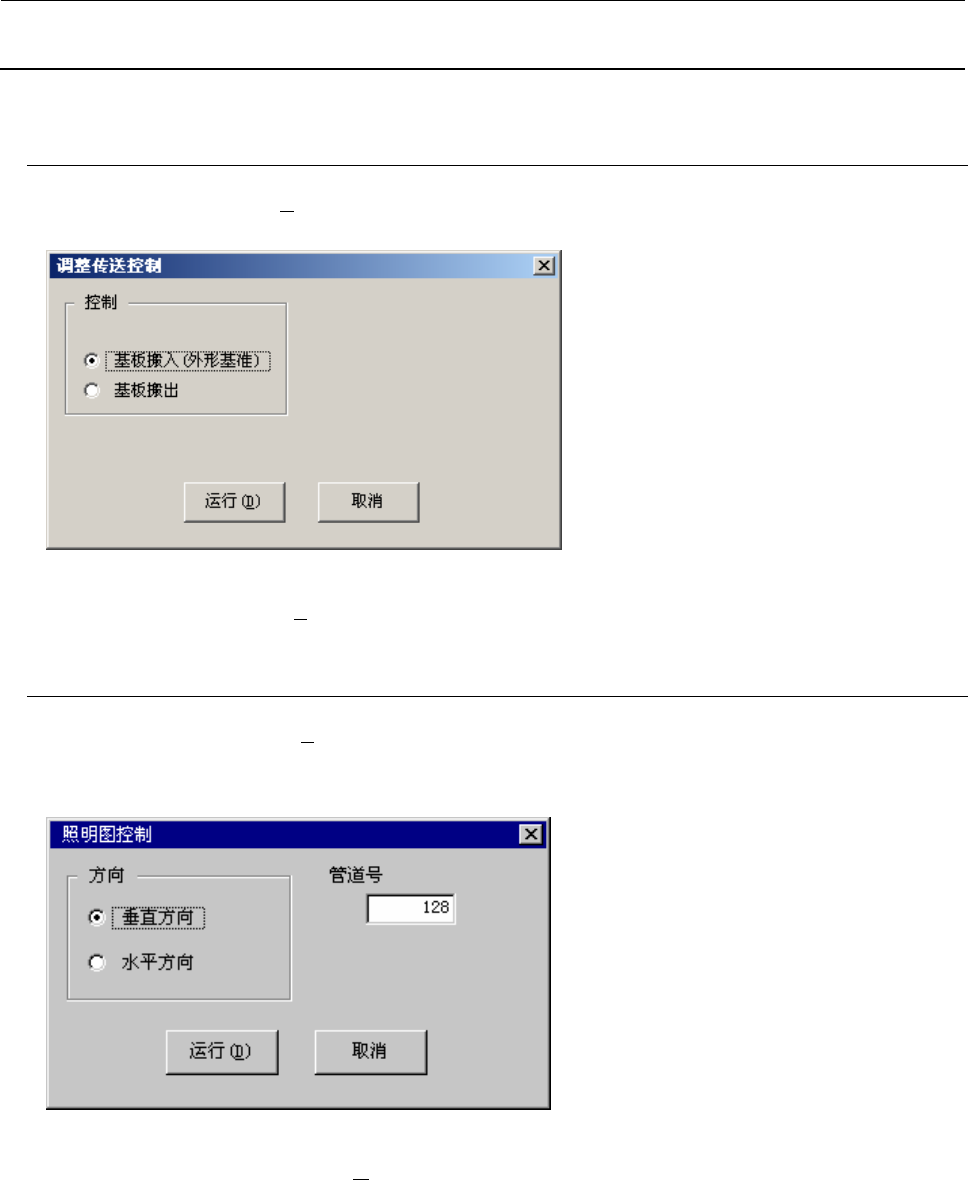

从控制菜单选择[传送控制（C）...]之后，下列的调整传送控制画面被显示。
输入基板厚度，选择＜运行（D）＞按键，或按 F3 键运行控制。
2-6．照明图
从控制菜单选择[照明图控制（Ｌ）]。
下列照明图控制画面被显示。
输入方向、管道号，选择＜运行（Ｄ
）＞按键或按 F3 键。
取得被指示位置的照明图。
＜附属功能＞
F5 键：现在的管道号－１的管道号实行照明图。
F6 键：现在的管道号＋１的管道号实行照明图。
Rev. 1.0
MS 参数
2-5
2-7．照明设定

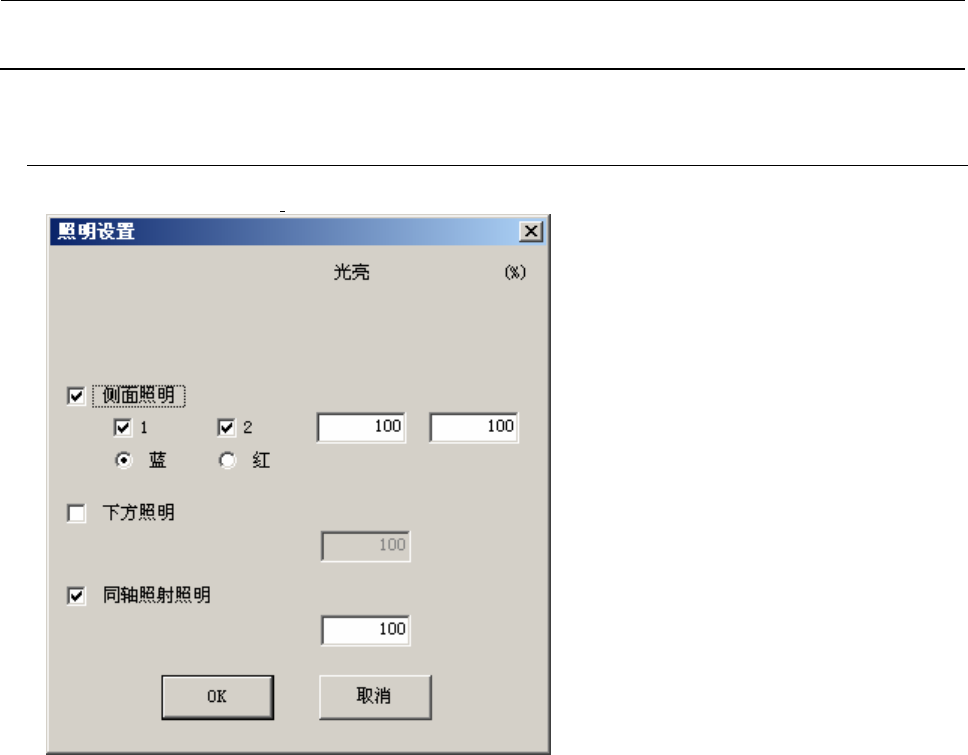

从控制菜单选择[设置照明（I）]。下面的设置照明画面被显示。
VCS 照明控制检查点灯的照明种类，设定光量（％）。
未被勾选的照明不会亮灯，光量不能设定。
选择＜确认＞之后，以后选择 VCS 找空控制时，按照设定的内容点灯。
选择＜取消＞之后，设定的内容不反映。
Rev. 1.0
MS 参数
3-1
3. 初期設置
注意
变更初期設置仅在 JUKI 有指示时实施。
变更内容和规格不同时机器动作不保证。
3-1．机器规格
3-1-1．功能
设定以下项目。
No. 项目 设定内容
1 传送基准面 机械基准面
2 传送方向 机器的传送方面
3 对应元件高度 对应元件的最大尺寸
4 基板类型 基板的种类
5 机型选项 与机种对应的各选项的设定
3-1-2．使用治具
在本设定不能使用治具。
3-1-3．操作

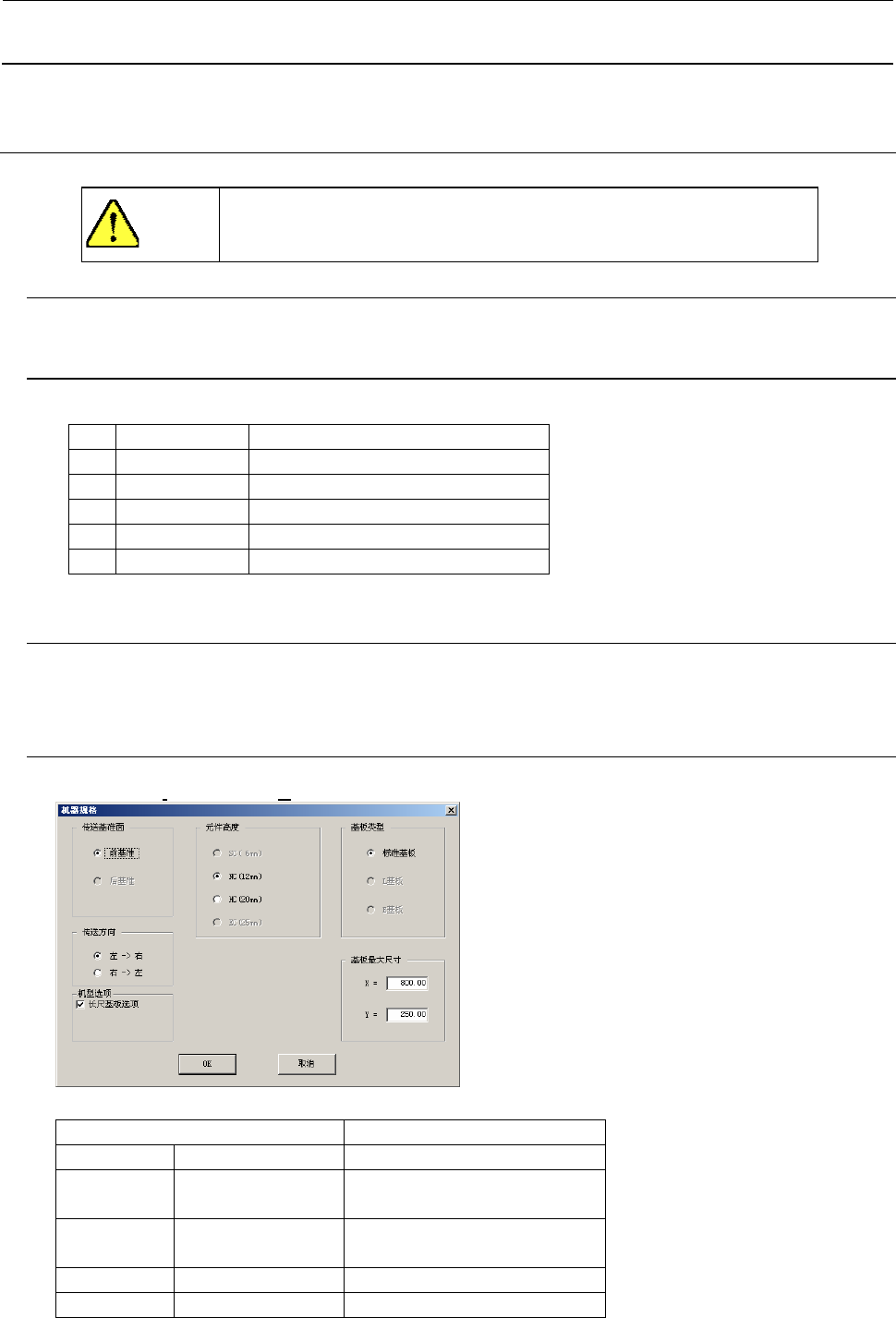

选择[初期設置（I）][机器规格（C）...]之后，下列的传送规格设定画面显示出来。
项目 设置值
传送基准面 前基准
传送方向 右→左
左→右
元件高度 NC (12mm)
HC (20mm)
基板类型 标准基板
机型选项 长尺基板选项 有／无
