4-6．ATC偏差
4-6-1．
功能
取得 ATC 各部位的组装位置。
4-6-2．使用治具
・ATC 偏差点（与 KE-2080 相同）
・ATC 偏差点 80 组（40053311） ・ATC HIGHT JIG（40035256）
・508 或 508C 吸嘴 ・治具吸嘴 LNC贴装头用（40046647）
4-6-3．操作

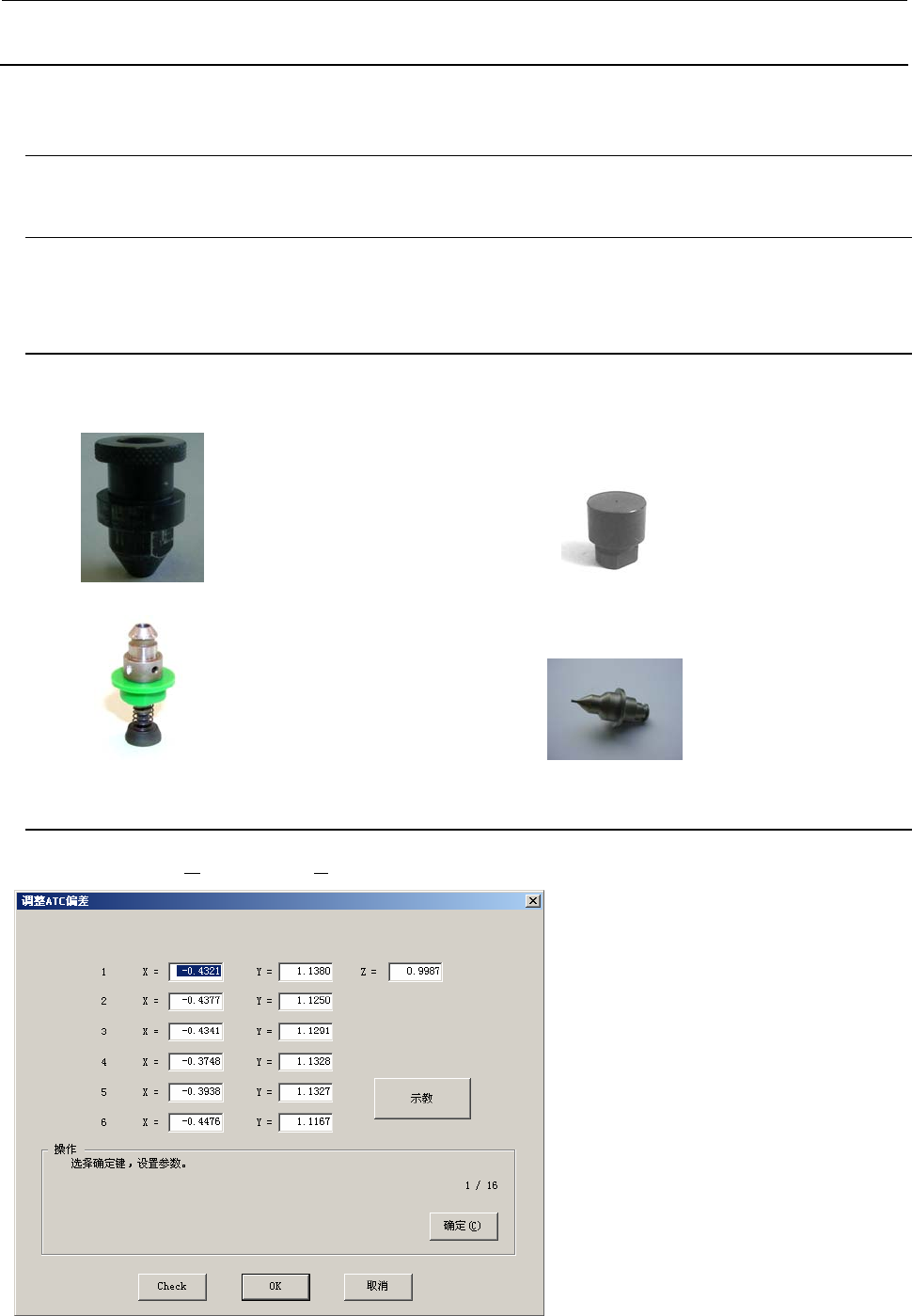

选择了[偏差设定（Ｏ）][ＡＴＣ偏差（Ａ）...]之后，显示出下面的调整ＡＴＣ偏差的画面。
・附属功能
F５键：保持 Y 轴坐标，把 X 轴移动到 ATC
的 10 的位置。
F６键：保持 Y 轴坐标，把 X 轴移动到 ATC
的 20 的位置。
PageUp 键：切换 ATC 编号。
PageDown 键：切换 ATC 编号。
＜操作・１／１６＞
准备完毕，选择确认。
选择确认之后，显示出选择设定参数。
Rev. 1.1
MS 参数
4-35

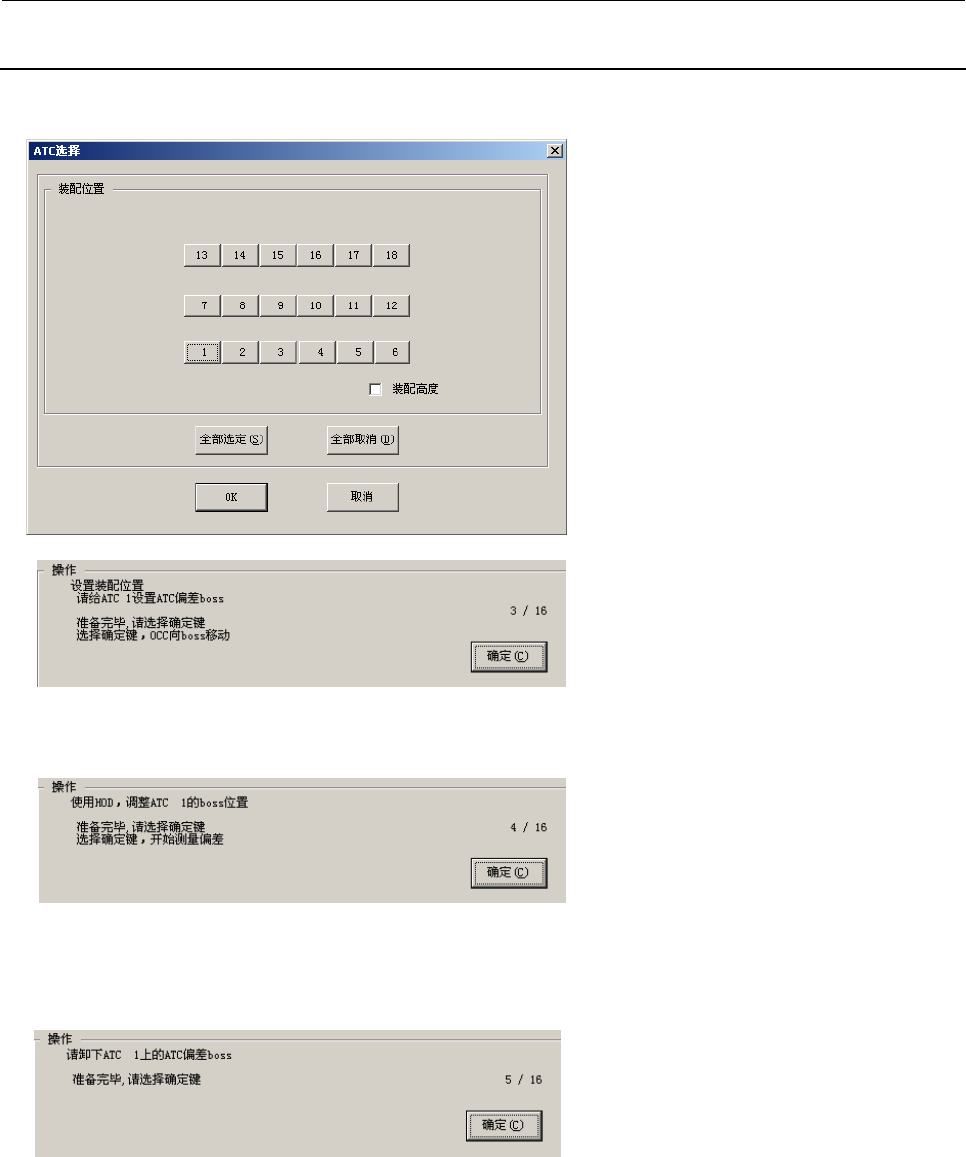

＜操作・１／１６（续）＞
选择设定的参数。
想要取得选择参数的装配高度时，
请勾选装配高度。
选择确认之后，进行选择参数的设定。
选择了取消之后，中止参数选择。
＜操作・３／１６（组装位置）＞
把 ATC 偏差设置到设定的 ATC NO。
准备完毕，请选择确认。
选择了确认之后，移动到 OCC 设定的
ATC NO 的 ATC 部上。
＜操作・４／１６（组装位置）＞
用演示把监视器的十字游标调整到设定
的 ATC NO 的 ATC 偏差部中心，然后按
HOD 的确定键。
准备完毕，请选择确认。选择了确认之后，
标志识别后，计算新的坐标的组装位置。
＜操作・５／１６（组装位置）＞
从设定的 ATC NO.卸下 ATC 偏差部。
准备完毕，选择确认。选择了确认之后，
变为下一个 ATC NO 的设定画面。
（回到操作・3／16。）
所选择的 ATC NO.全部结束取得操作后，
进入下一步。
如在＜操作 1／16＞中选择过装配高度的，
进入＜操作 6／16＞，未选择的则进入
＜操作 14／16＞。
Rev. 1.1
MS 参数
4-36

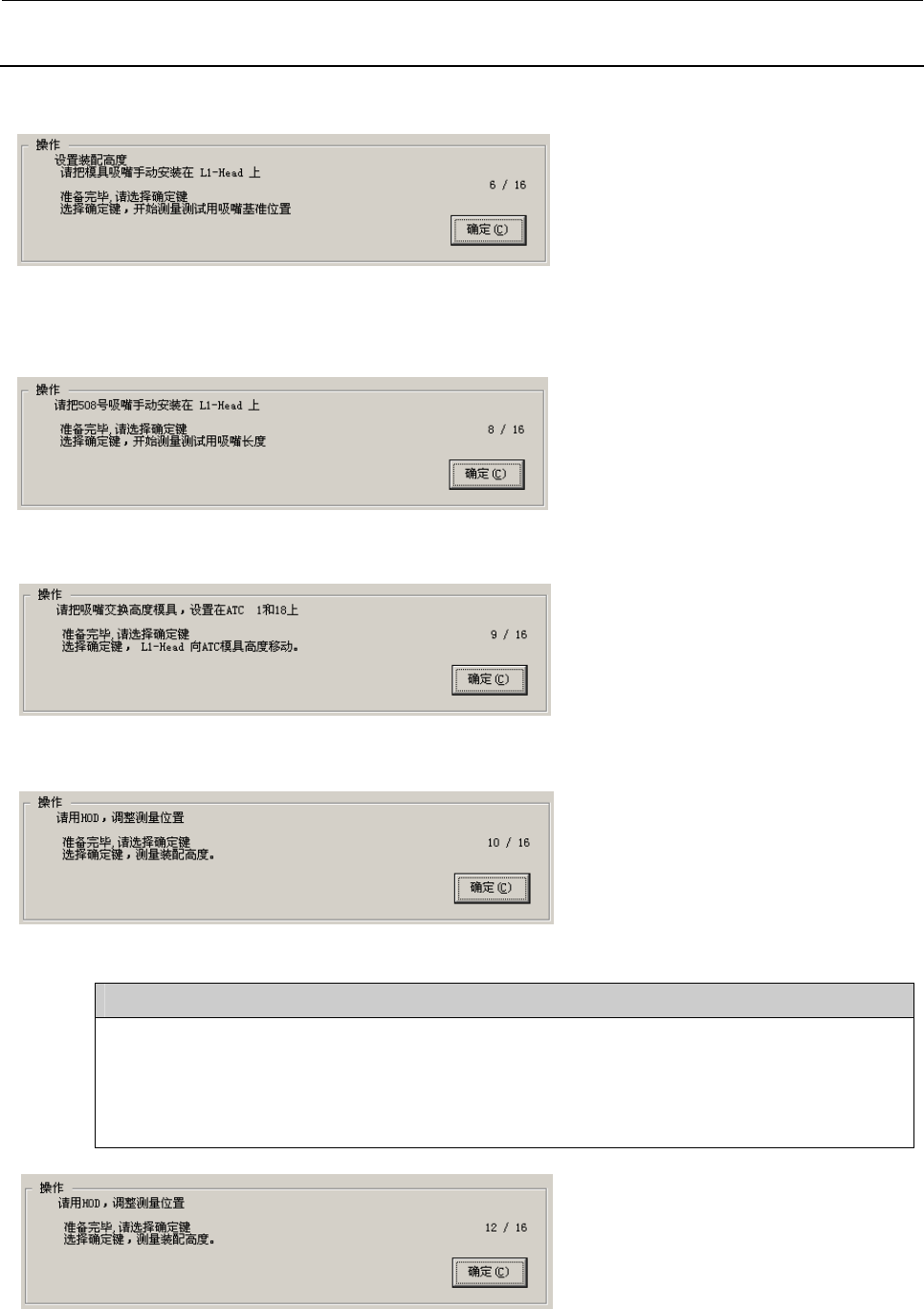

＜操作・６／１６（装配高度）＞
XY 的装配位置全部成功取得后，继而进
行装配高度的取得。
请用手动方式将治具吸嘴安装到所指定
的贴装头上，准备完毕后选择确认。
（未安装治具吸嘴就按下“确认”按钮时，请按照指示安装吸嘴。）选择确认后，将进行基准吸嘴的长度测量。
＜操作・８／１６（装配高度）＞
请按照指示从指定贴装头上卸下治具吸
嘴，用手动方式安装 508 吸嘴。安装好
508 吸嘴后，请选择确认。
进行 508 吸嘴的长度测量。
＜操作・９／１６（装配高度）＞
测量完毕后，请在 ATC1 号和 ATC18 号
的位置上安装高度取得治具。（治具吸嘴
只有一个时请安装在 ATC1 号上。）
准备完毕后请选择确认。选择确认后，指定贴装头将移动到高度治具位置。
＜操作・１０／１６（装配高度）＞
指定贴装头与治具位置有偏离时，请利用示
教调整贴装头位置。准备完毕后请选择确认。
选择确认后，会执行装配高度测量。
• 自动计测内容
① 启动Head的真空，读入真空值。此时，若真空值低于−80KPa，就出错。
② 逐步下降Z轴，使吸嘴与模具接触。
③ 进一步下降Z轴，测量真空值变得低于−80KPa的位置。
④ 根据第③步计测到的位置和计测用的吸嘴的长度，算出ATC1的装配高度并进行更新。
＜操作・１２／１６（装配高度）＞
ATC1 号的装配高度测量结束后，移动到
ATC18 号的位置。
测量位置发生偏移时，请利用示教进行调整。
准备完毕后请选择确认。选择确认后即执行装配高度测量。
