5. 维修保养 MEC-XPF-5.2S 98 XPF 机械手册 5.2.12 电路板夹紧部导轮加油处 插图内的箭头表示加油处。 5.2.13 电缆托架加油处 插图内的箭头表示加油处。 加油处 润滑油的种类和 加油方法 加油周期 加油量 显示 信息 DAPHNE EPONEX No.2 1 电路 板夹紧部导轮加油处 毛刷涂抹加油 3 个月 （2000H） 0.2cc （1 喷 射） 有 08M E C - 01 3 7 b ( 1 2)…
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 97

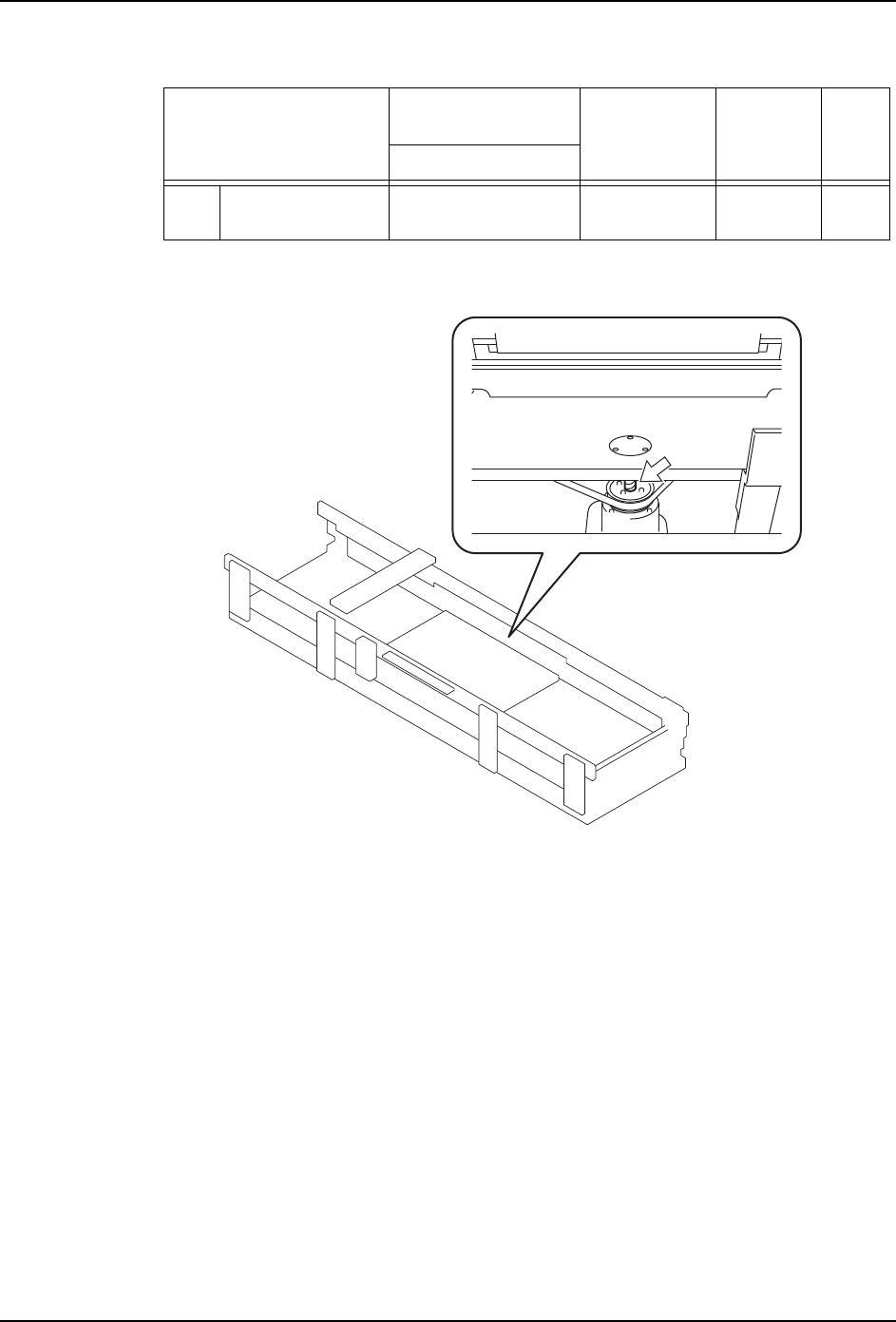

5.2.11 L 轴滚珠丝杆 （平台升降器）加油处
插图内的箭头表示加油处。
加油处 润滑油的种类和
加油方法
加油周期 加油量 显示
信息
DAPHNE EPONEX No.2
1 L 轴滚珠丝杆
（平台升降器）
毛刷涂抹加油 3 个月
（2000H）
0.9cc
（2 喷射）
有
08MEC-0136
(11)
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
5. 维修保养 MEC-XPF-5.2S
98 XPF 机械手册
5.2.12 电路板夹紧部导轮加油处
插图内的箭头表示加油处。
5.2.13 电缆托架加油处
插图内的箭头表示加油处。
加油处 润滑油的种类和
加油方法
加油周期 加油量 显示
信息
DAPHNE EPONEX No.2
1 电路板夹紧部导轮加油处 毛刷涂抹加油 3 个月
（2000H）
0.2cc
（1 喷
射）
有
08MEC-0137b
(12)
加油处 润滑油的种类和
加油方法
加油周期 加油量 显示
信息
DAPHNE EPONEX No.2
1 侧面不锈钢板 毛刷涂抹加油 3 个月
（2000H）
0.8cc
（2 喷射）
有
08MEC-0056Sb
⬉㓚ᠬᶊᠬⲬ
(13)
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 99
5.2.14 MTU-A/MTU-A2 加油处
插图内的箭头表示加油处。特别是黑箭头为必须用润滑油枪加油的地方。
加油处 润滑油的种类和加油方法 加油周期 加油量 显示
信息
DAPHNE
EPONEX No.2
EVERS 2
1 T 轴滚珠丝杆 油嘴加油 不可 3 个月 （2000H） 1.5cc （3 喷射） 有
2 T 轴线性导轨 毛刷涂抹加油 不可 3 个月 （2000H） 1.9cc （1 喷射） 有
3 料盘头树脂板 不可 喷射器加
油
3 个月 （2000H） 微量涂抹 无
4 料盘挡板滑动部 毛刷涂抹加油 不可 3 个月 （2000H） 0.08cc （1 喷
射）
无
5 往复臂夹紧部 毛刷涂抹加油 不可 3 个月 （2000H） 0.3cc （1 喷射） 无
6 U 轴线性导轨 油嘴加油 不可 3 个月 （2000H） 0.5cc （1 喷射） 有
7 U 轴齿轮 毛刷涂抹加油 不可 3 个月 （2000H） 0.4cc （1 喷射） 有
08MEC-0025Sb
ܗӊ᭭Ⲭ
8䕈/0ᇐ䔼
8䕈啓䕂
ᕔ㞖།㋻
(18)
(20)
(16)
(16)
(15)
(14)
(15)
(17)
(19)
