MEC-XPF-5.2S 5. 维修保养 XPF 机械手册 115 3. 请取出串联过滤器内的部品（2MGGSF00200 ），与新部品更换。也请确认安装在盖套上的 O 型圈的损伤。备注 )如果在容器内粘附有灰尘时，请除去附着物。 4. 将盖套突出部（2 处）与串联过滤器主体的漕部对齐，压住盖套进行旋转，直到碰到 “ 顺时针旋转 ” 的位置（约 45 度）为止。 5. 在串联过滤器上下连接配管（φ6 管），请将串联过…

5. 维修保养 MEC-XPF-5.2S

114 XPF 机械手册

5.3.3 串联过滤器的更换（每 3 个月 / 每 1500H）

要点

通过定期更换元件吸取阀前面的过滤器内部的部品，可以保持稳定的元件。

方法

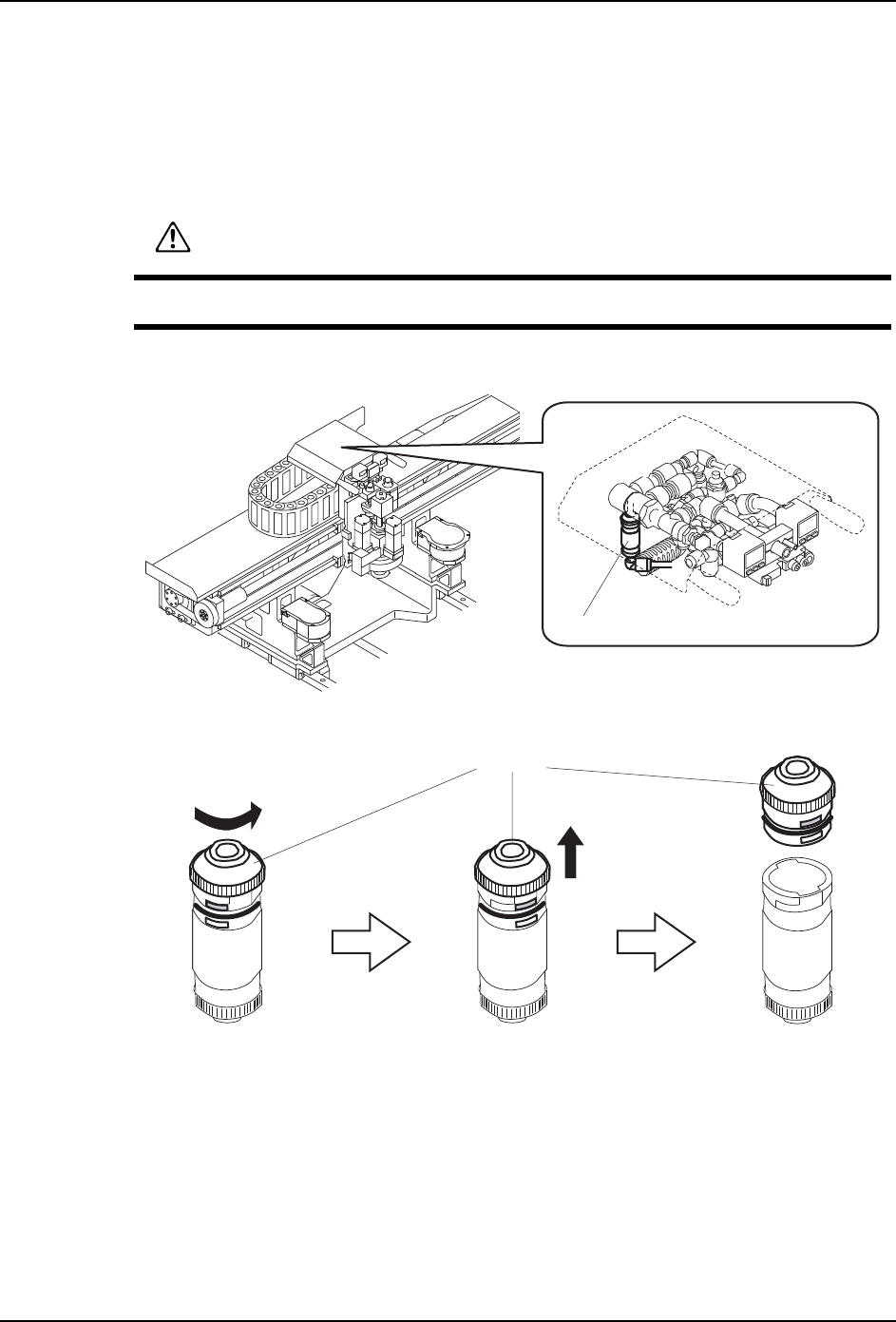

1. 取下连接在串联过滤器上下的配管（φ6 管），请从机器上取下串联过滤器主体。

2. 请将串联过滤器的盖套与碰到 “ 逆时针旋转 ” 的位置（约 45 度）对齐后拔出盖套。

警告

操作前请务必按下 [ 紧急停止 ] 按钮。

08MEC-0437S

І㘨䖛Ⓒ఼

Ⲫᐑ

08MEC-0438S

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

MEC-XPF-5.2S 5. 维修保养

XPF 机械手册 115

3. 请取出串联过滤器内的部品（2MGGSF00200），与新部品更换。也请确认安装在盖套上的

O 型圈的损伤。

备注 )如果在容器内粘附有灰尘时，请除去附着物。

4. 将盖套突出部（2 处）与串联过滤器主体的漕部对齐，压住盖套进行旋转，直到碰到 “

顺时针旋转 ” 的位置（约 45 度）为止。

5. 在串联过滤器上下连接配管（φ6 管），请将串联过滤器主体安装到机器上。

08MEC-0439S

Oൟ೜

Փ⫼ᅠⱘ䚼ક ᮄ䚼ક

08MEC-0440

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

5. 维修保养 MEC-XPF-5.2S

116 XPF 机械手册

5.3.4 搬运轨道传送带的更换

方法

1. 拧松固定螺丝，使杆轴进行滑动。

2. 拧松固定张紧轮的螺栓，松驰传送带的张紧度。

3. 拆除主平台以及搬入平台的侧盖板。

4. 不要拆除顶盖板，从 OUT 搬运轨道端将传送带向搬运轨道内侧拉 5mm 左右。

5. 将搬运轨道传送带逆向旋转使拆下的部分到达 IN 搬运轨道端，拆除搬运轨道传送带。

6. 安装的时候，在 OUT 搬运轨道端将传送带夹注 5mm 左右，尽量使其部分到达 IN 搬运轨道

端将传送带向正向旋转。

7. 将杆轴返回原处后固定。

8. 使用张紧度测量计，调整固定张紧轮的固定位置使搬运轨道传送带的张力达到规定值。

9. 请安装主平台以及 IN 平台的侧盖板。

警告

操作前请务必切断主电源。

搬运轨道的张力公差值（振动次数）∶ 300 ～ 320Hz

张紧轮的紧固转矩∶ 3.0 N·m

测定位置∶

0(&6

෎ޚջ䔼䘧

೎ᅮ㶎ϱ

ᴚ䕈

08MEC-0057S

68 mm
