MEC-XPF-5.2S 10. 安装
XPF 机械手册 207
10. 安装
10.1 安置
进行机器移设的时候 , 为了在移设后也维持移设前的贴装精度 , 需要使在移设前后机器的水
平状态一致。为了防止伴随移设而产生贴装精度的恶化 , 请按下列方法实施安置机器时的水
平确认。
10.1.1 要点
把水平板放在指定的位置，以确保主机的水平。
此外，需要根据电路板的搬运高度，选用适合的水平板。

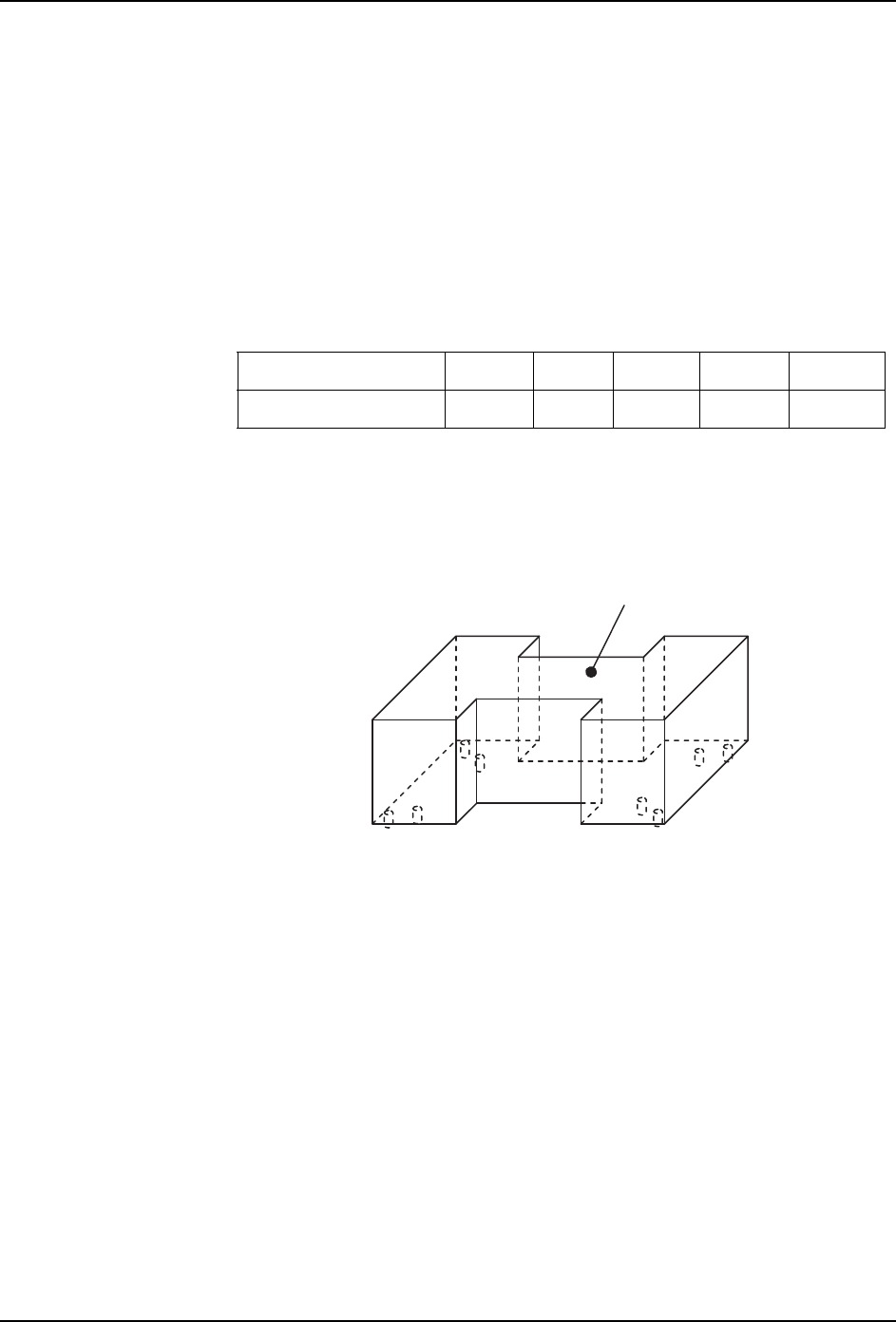

机器移设时的水平确认点在机器四角 ( 下图①～④ ), 各自的测定点的水平公差值 , 是附加
在机器上的记录表 ※ 的数值 ±0.04 mm/m。
※ 记录机器调整工序 (XY 平台的校正 ) 时的水平状态的表添加在机器中。此外，在记录表
中也记载了关于水平仪的详细组装位置。
电路板搬运高度 (mm) 900 912 950 962 965
水平板的高度 (mm) 16 30 60 75 75
;3)ᑻ
6,'(
SIDE1
0(&6
Ԙ
ԛ
ԙ
Ԛ
ޓԘ㨪ԛ㧦⹂䅸∈ᑇ⚍
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
10. 安装 MEC-XPF-5.2S
208 XPF 机械手册
10.1.2 方法
1. 参考下图布置水平板。
2. 把 2 个水平仪装在主机的基座上。( 横向和纵向 )
3. 请转动各个水平螺栓调整高度。
4. 请确认电路板的搬运高度、机器的水平度是否正确之后，拧紧各个锁定螺帽。
+
+
X
Y
XPF-SXPF-S
170170
1010
250250
150150500500
100100
8080
6060
270270
B D
C
Side1
A
7070
2020
6060
6060
8080
XPF-L XPF-L
130130
3030
4040
6060
6060
250250
B
C
D
Side2
Side1
1010
1010
1010
170170
2020
A
7070
6060
8080
08MEC-0124S
∈ᑇҾ˄⹂䅸<ᮍ∈ᑇ˅∈ᑇҾ˄⹂䅸;ᮍ∈ᑇ˅
08MEC-0059Sa
∈ᑇᵓ
∈ᑇ㶎ᷧ
䫕ᅮ㶎ᐑ
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 10. 安装
XPF 机械手册 209
10.2 供应压缩空气
10.2.1 要点
把外部压缩空气供应管接到主机上，并用调节器调整到规定的空气压力 (0.5 MPa)。
备注 )机器不附带压缩空气供应管。
10.2.2 方法
压缩空气供应管的连接
1. 关闭压缩空气进口的阀门手柄。
2. 把压缩空气供应管插入到进口，直到听见 “ 喀嗒 ” 声响为止。
3. 打开阀门手柄。
08MEC-0072S
