4. 基本操作 MEC-XPF-5.2S 64 XPF 机械手册 [ 必要部件的安装 ] 1. 请把盖板安装到固定料站上。 注意 )安装了错误的盖板、安装在错误位置后，盖板和工作头有相干涉的危险。 2. 请安装左右的盖板锁。 3. 象 挡块和 cover plate 的间 隙成为 1mm 一样地请调整 盖板锁的位置。 4. 请关上安全盖板。 5. 请确认没有问题并能通讯。 6. 是料斗型料卷托架对应机的时候，请将料 斗托架返还到原来的位…
MEC-XPF-5.2S 4. 基本操作
XPF 机械手册 63

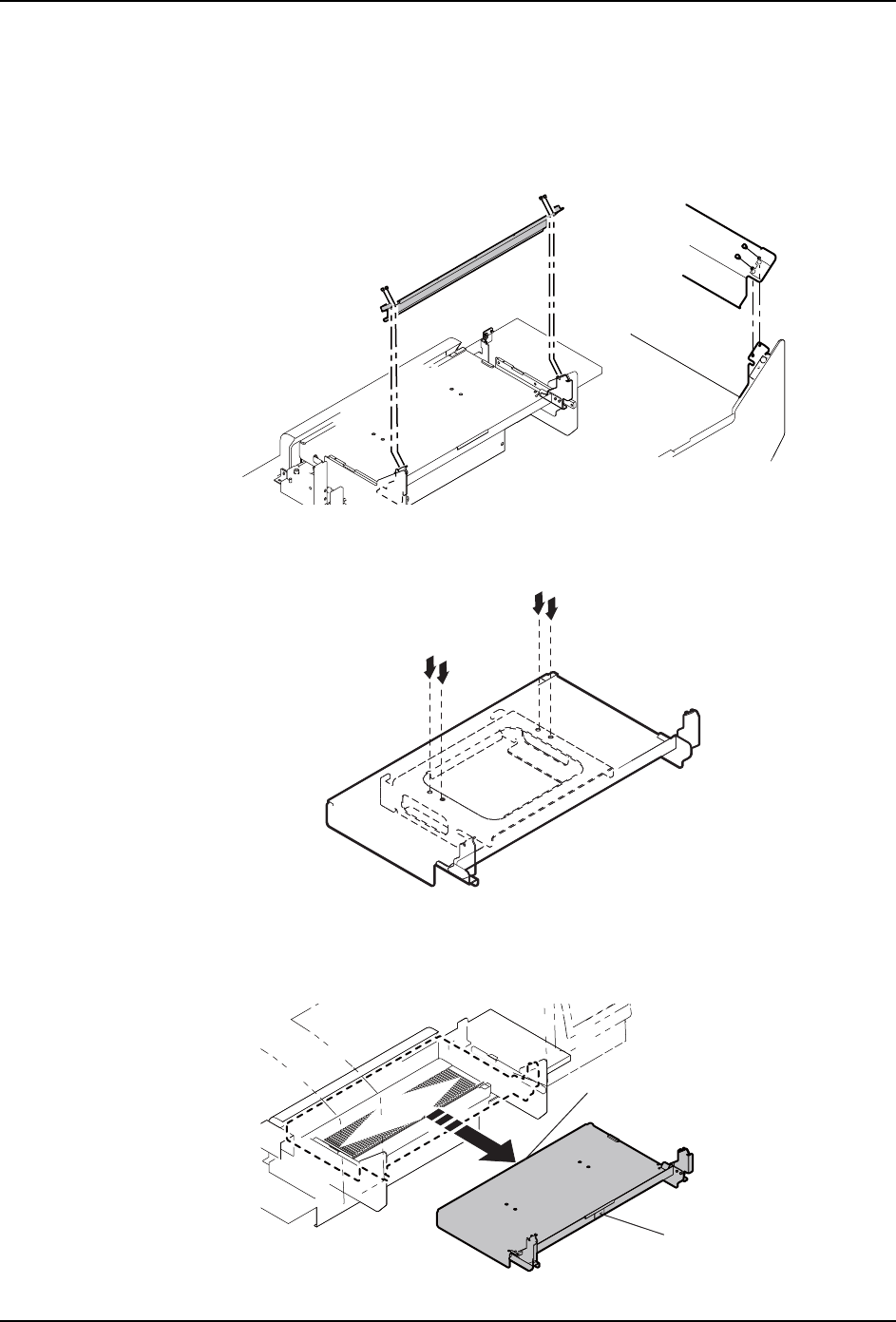

4.8.9 从 BTU-B 返还到固定料站 (64 料站 ) 时
[BTU-B 的拆除 ]
1. 在 BTU-B 上有工作头时，请移动工作头到不受妨碍的位置。
2. 请取下 BTU-B 的盖板。
3. 请将 BTU-B 定位板的螺栓，放松到 2 ～ 3 mm 间隙左右。
备注 )如果完全拆下后比较难拧紧到原状。
4. 请从 MFU-40 的料站平台上取下 BTU-B。
注意 )如果持有 BTU-B，请抓住前后的橡胶把手部分。
注意 )因为 BTU-B 较重，在安装 · 拆除时候，请充分注意不要失落。
08MEC-0479J
08MEC-0472J
08MEC-0480S
ᏺ‵㛊ⱘᡞ
ᏺ‵㛊ⱘᡞ
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
4. 基本操作 MEC-XPF-5.2S
64 XPF 机械手册

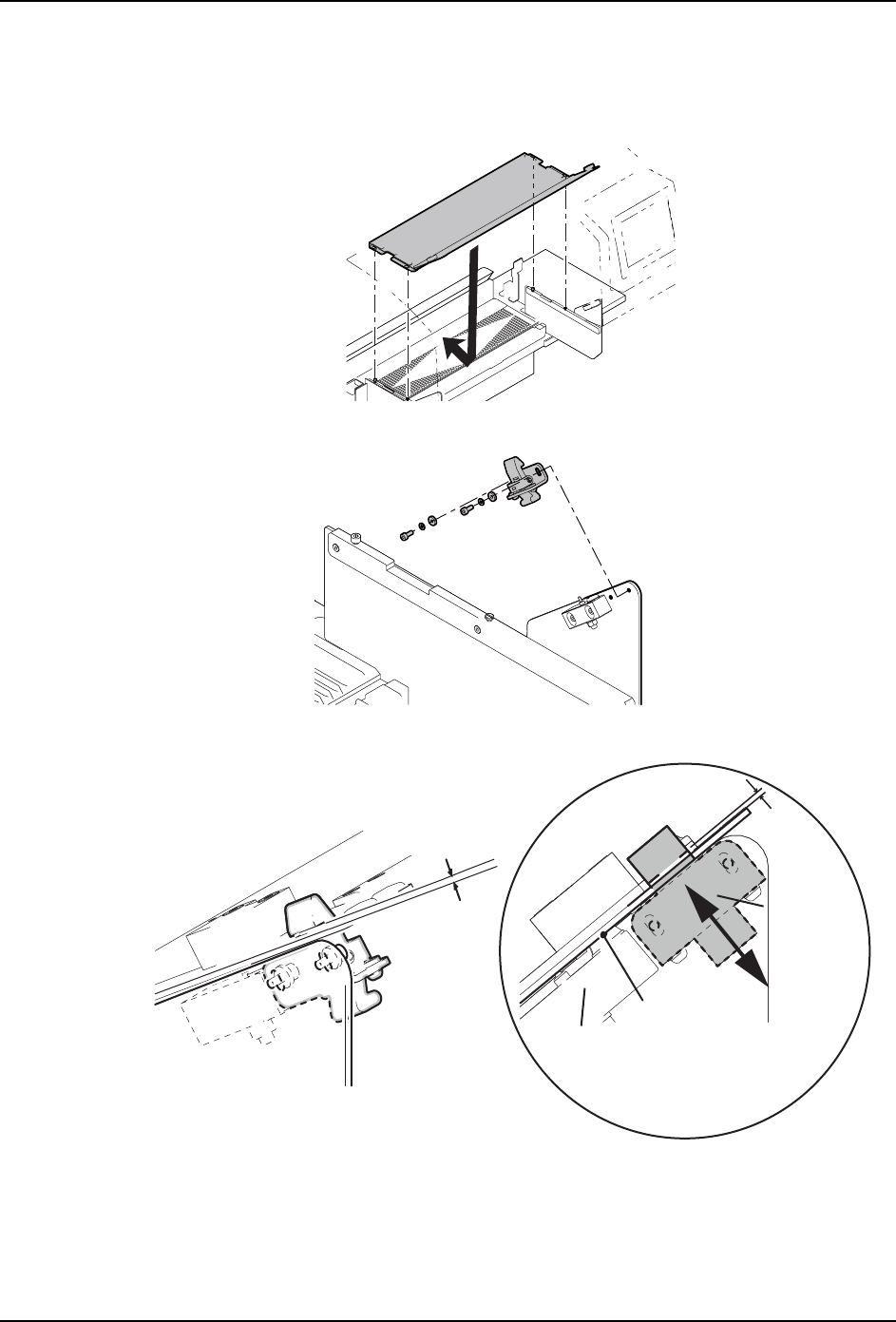

[ 必要部件的安装 ]
1. 请把盖板安装到固定料站上。
注意 )安装了错误的盖板、安装在错误位置后，盖板和工作头有相干涉的危险。
2. 请安装左右的盖板锁。
3. 象挡块和 cover plate 的间隙成为 1mm 一样地请调整盖板锁的位置。
4. 请关上安全盖板。
5. 请确认没有问题并能通讯。
6. 是料斗型料卷托架对应机的时候，请将料斗托架返还到原来的位置。
08MEC-0481J
08MEC-0482J
㑺PPⱘ䯈䱭
Ⲫᵓ⺄ࠄⲪᵓᣵഫⱘ⢊ᗕϟ
䇗ᭈⲪᵓ䫕ᅮⱘԡ㕂DŽ
Ⲫᵓᣵഫ
Ⲫᵓ䫕ᅮ
08MEC-0494S
㑺PPⱘ䯈䱭
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 4. 基本操作
XPF 机械手册 65

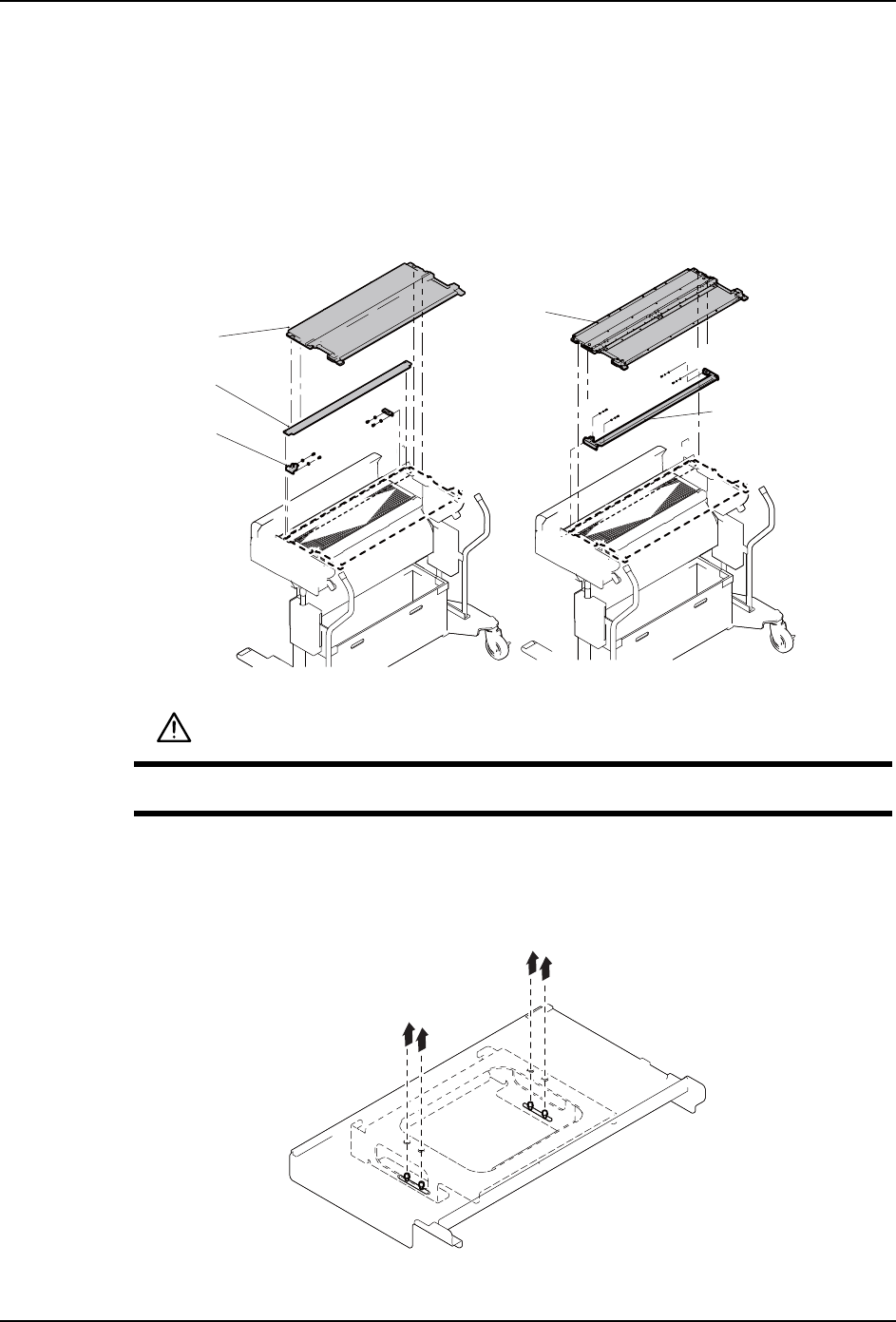

4.8.10 在插拔对应环境下安装 BTU-B 到使用的 MFU-40 上时
[ 不用部件的拆除 ]
1. 在 MFU-40 上有工作头时，请移动工作头到不受妨碍的位置。
2. 请松开 MFU-40 后拉出来。
3. 请取下MFU-40的障碍板以及挡块。挡块和障碍板是分离型的时候，请取下挡块和障碍板。
[BTU-B 的搭载 ]
1. 请将在 BTU-B 背面带定位板的螺栓，放松到 2 ～ 3 mm 间隙左右。
备注 )完全拆下后安装时比较难拧紧。
0(&6
078Ⲫᵓ
䱰ᵓ
ᣵഫ
>ᣵഫˈ䱰ᵓߚ⾏ൟ@ >ϔԧൟ@
078Ⲫᵓ
䱰ᵓ˄ᏺᣵഫ˅
注意
如果忘记取下挡块，可能会与本机的可动部分相干涉。推荐改造为一体型。
08MEC-0444J
