10. 安装 MEC-XPF-5.2S 214 XPF 机械手册 10.5 电路板搬运 I/F· 传送信号接插件的连接 10.5.1 要点 为了传输机器间电路板的交接信 号， 在机器之间要用电路板搬运 I/F 信号接插件进行连接。 10.5.2 方法 1. 打开机器后面右侧的盖板，右上方有电路 板搬运 I/F 信号接插件。请取下盖板后连接信 号电缆。 VVjge7dV VVjge7dV Downloaded at 2011/05/26 …
MEC-XPF-5.2S 10. 安装
XPF 机械手册 213
10.4 数据传送电缆的接线 ( 以太网 )
10.4.1 要点
为了传输程序和收集生产记录，在主机和主电脑之间，用以太网以双股通信电缆 ( 分类 5)
连接。
10.4.2 方法
1. 将主机在主电脑上进行生产线描述符的登录。
备注 )有关对生产线描述符的登录方法，请参考主电脑的手册。

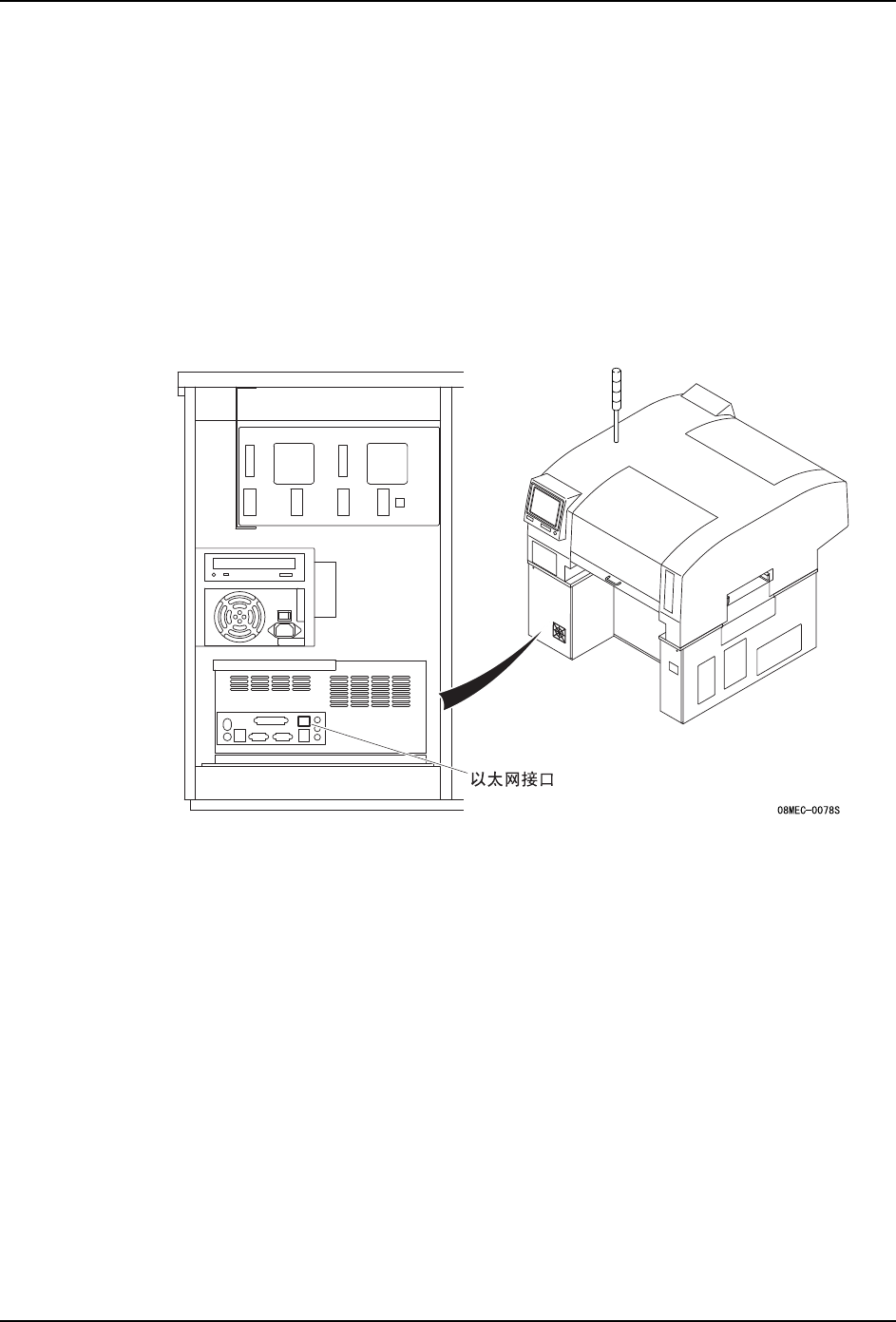

2. 把传送电缆一侧的接插头接到主电脑的指定以太网端口上，并把另一端的接插头接到以
太网的接插口上。
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
10. 安装 MEC-XPF-5.2S
214 XPF 机械手册
10.5 电路板搬运 I/F· 传送信号接插件的连接
10.5.1 要点
为了传输机器间电路板的交接信号，在机器之间要用电路板搬运 I/F 信号接插件进行连接。
10.5.2 方法
1. 打开机器后面右侧的盖板，右上方有电路板搬运 I/F 信号接插件。请取下盖板后连接信
号电缆。
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 10. 安装
XPF 机械手册 215
10.6 调整 MTU-A/MTU-A2 高度
安装机器的时候 MTU 和 XPF 的高度有差异，在不能将 XPF 插入 MTU-A/MTU-A2 的时候，请使
用调整高度用的螺栓(4处)调整MTU-A/MTU-A2 的高度。
调整高度的可能范围 :+/-15mm
必要的物品 :
附属的 19mm 六角扳手 ( 图号 :GGTF7330)
注意 )
1.在从 XPF 上拆除的状态下调整 MTU-A/MTU-A2 的高度。
2.请均等调整 4 处的高度调整螺栓。
3.调整螺栓时一次请不要旋转 1 周以上。
调整方法 :
1. 请预先测定 MTU-A/MTU-A2 和 XPF 的高度差。
2. 请拆除 MTU-A/MTU-A2 的底部的盖板 (4 处 )。
3. 请将六角扳手插入调整高度螺栓的扳手孔。
08MEC-0117Sa
䇗ᭈ催ᑺ㶎ᷧᨁ䕑໘
08MEC-0118Sa
Ⲫᵓ
08MEC-0119Sa
݁㾦ᡇ
