5. 维修保养 MEC-XPF-5.2S 130 XPF 机械手册 真空泵温度保险丝的更换方法 真空泵温度保险丝在机器的侧面 2 侧右下的盖板内。 真空泵不动作的时候，请更换保 险丝。 1. 请 拆除连接到 Side 2 的 MFU-3 0、MFU-40、BTU-A、B TU-A2、MTU-A、MT U-A2。 2. 请切断机器的电源及断路器。 3. 请拆除 Side 2 右下的盖板。 4. 请更换连接在接线台 TB20 上的温度保险丝…
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 129
( 远程控制 I/O:FH1218***+FH1219***)
( 远程控制 I/O:FH1218***-K)
( 托架电路板 )
1. 请拆除 MTU-A/MTU-A2 左侧方面的伺服箱盖板 ( 通气口 )。
2. 请确认 LED、寻找熔断的保险丝。
3. 请从机器上取下 MTU-A/MTU-A2。
4. 请更换熔断的保险丝。
5. 请返还伺服箱盖板 ( 通气口 )。
6. 请连接 MTU-A/MTU-A2 到机器上。
记号 型号 编码号码 熔断确认 LED 备注
F1 DM10 H2001R LED1 1A
F3 DM10 H2001R LED3 1A
记号 型号 编码号码 熔断确认 LED 备注
F1 DM10 H2001R LED1 1A
F3 DM10 H2001R LED3 1A
记号 型号 编码号码 熔断确认 LED 备注
F1 DM10 H2001R LED1 1A
F2 DM10 H2001R LED1 1A
F3 UXO 250V 8A H2125C 没有 8A
08MEC-0097
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
5. 维修保养 MEC-XPF-5.2S
130 XPF 机械手册
真空泵温度保险丝的更换方法
真空泵温度保险丝在机器的侧面 2 侧右下的盖板内。
真空泵不动作的时候，请更换保险丝。
1. 请拆除连接到 Side 2 的 MFU-30、MFU-40、BTU-A、BTU-A2、MTU-A、MTU-A2。
2. 请切断机器的电源及断路器。
3. 请拆除 Side 2 右下的盖板。
4. 请更换连接在接线台 TB20 上的温度保险丝。
5. 请返还盖板。
6. 请连接元件供应机器。
记号 型号 编码号码 熔断确认 LED 备注
M1F10 E4A50072C H20021 没有
TB20
L
ᴎ఼ৢջ㧔6LGH
XPF-
XPF-S
08MEC-0098Sa
TB20
⏽ᑺֱ䰽ϱ0)
⏽ᑺֱ䰽ϱ
0)
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 131

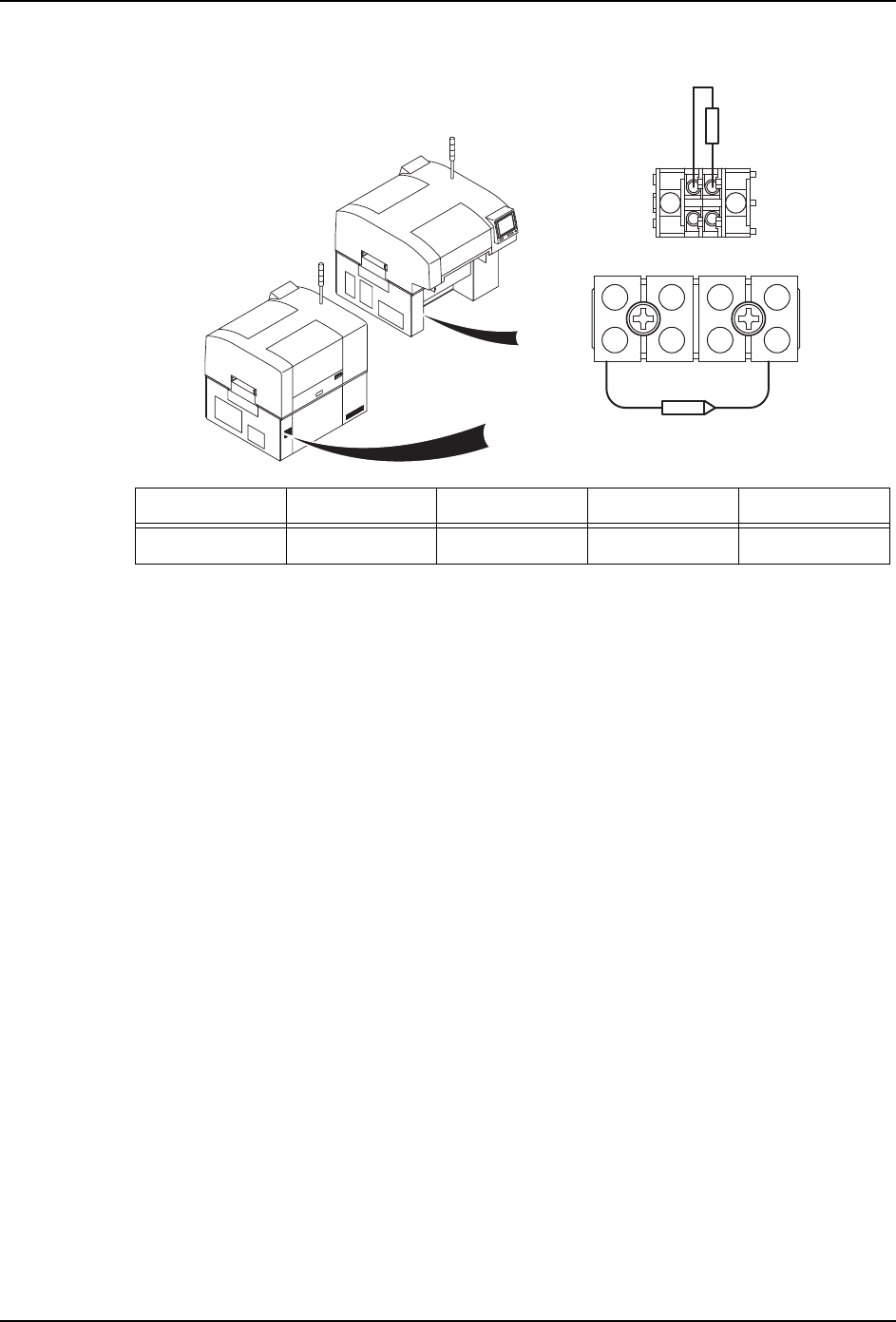

再生电阻温度保险丝的更换方法
1. 请拆除连接到 Side 2 的 MFU-30、MFU-40、BTU-A、BTU-A2、MTU-A、MTU-A2。
2. 请切断电源 · 断路器。
3. 请拆除再生电阻盖板。
4. 请更换连接在接线台 TB31 上的温度保险丝。
5. 请返还再生电阻盖板。
记号 型号 编码号码 熔断确认 LED 备注
M1F11 E4A50072C H20021 没有
TB31
LXPF-
XPF-S
08MEC-0099Sb
TB31
ᴎ఼ৢջ㧔6LGH
⏽ᑺֱ䰽ϱ
0)
⏽ᑺֱ䰽ϱ
0)
