5. 维修保养 MEC-XPF-5.2S

104 XPF 机械手册

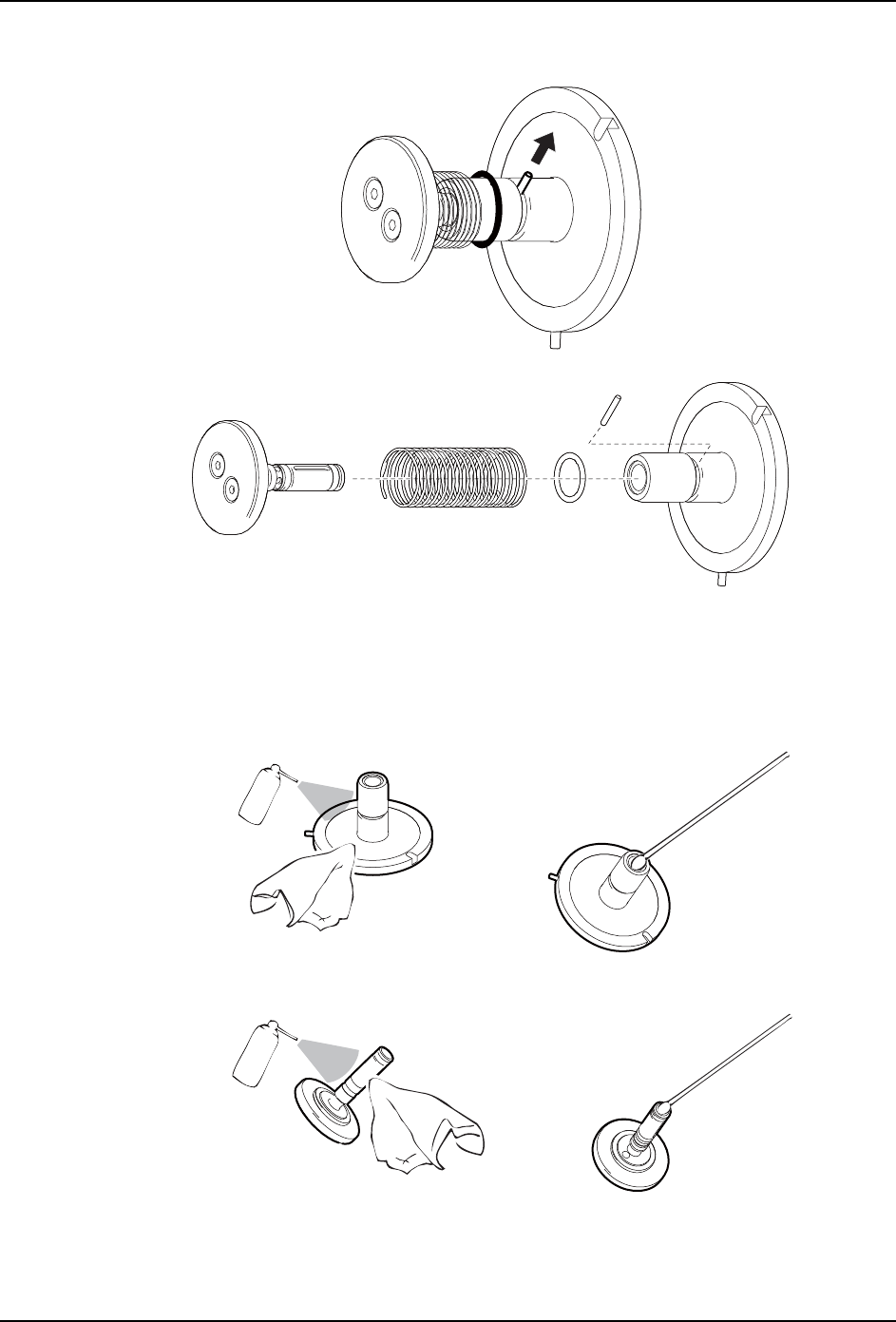

2. 请从吸嘴头上拔出平行销 , 分解到下图的状态。

步骤 2 脱脂冲洗

请用脱脂冲洗剂 , 除去污垢和旧的润滑剂。

1. 请喷射脱脂冲洗剂到吸嘴头上 , 用回丝擦去污垢和旧的润滑剂。对于孔的内部请使用棉

花棍。

2. 请喷射脱脂冲洗剂到活塞上，请使用回丝和棉花棍除去污垢 · 旧的润滑剂。

08MEC-0148

08MEC-0147

08MEC-0149

08MEC-0150

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

MEC-XPF-5.2S 5. 维修保养

XPF 机械手册 105

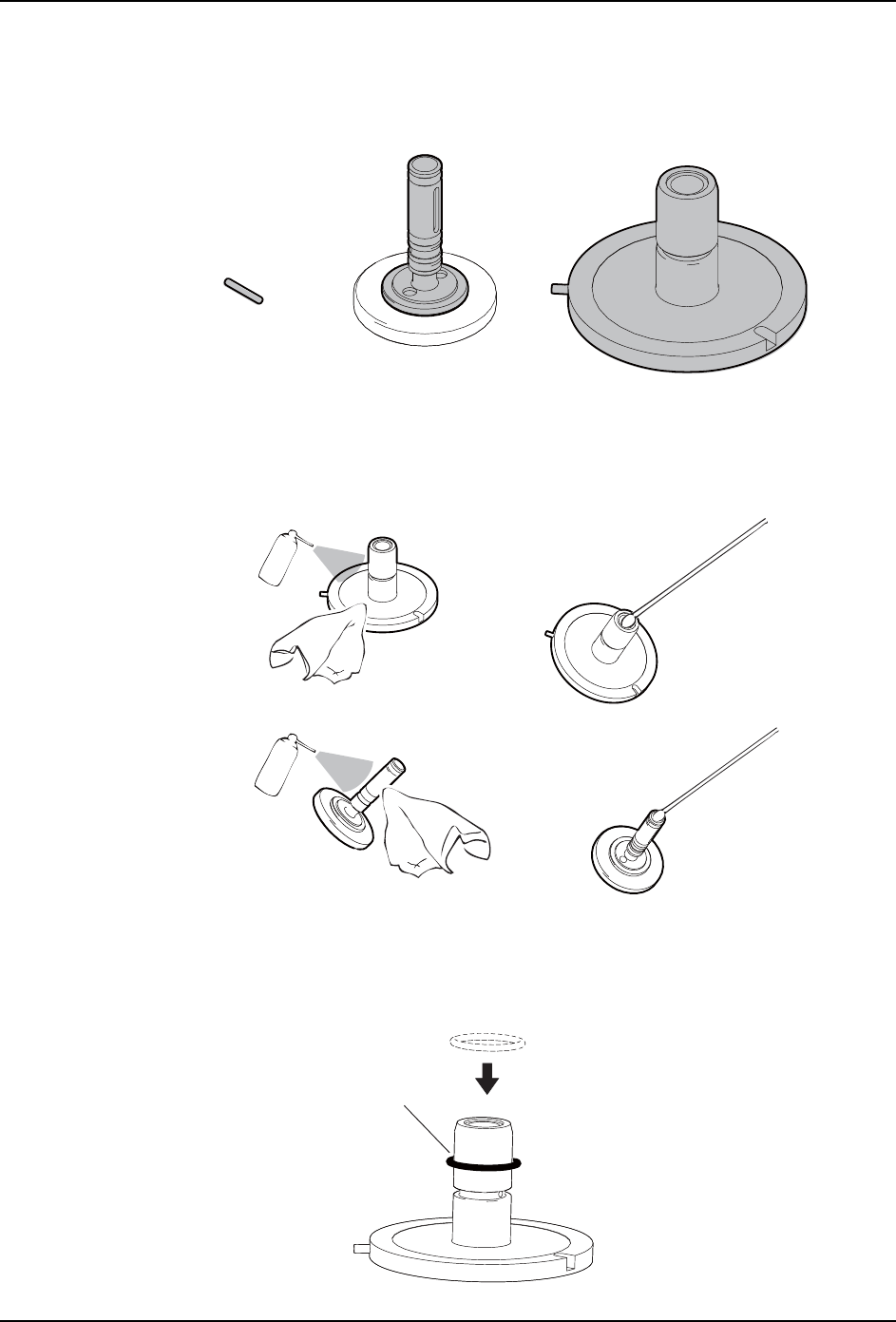

步骤 3 防锈润滑剂的涂敷

请在下图显示灰色的部分涂敷防锈润滑剂。

涂敷量的基准 : 「在表面有油膜出来时」

备注 )请不要使用粘性高的润滑油防锈。粘固等成为动作不良原因。请使用液体的防锈润滑

剂。

1. 在金属面适量喷射防锈润滑剂的雾气后，请用回丝擦干净。请使用棉花棍把吸嘴头和活

塞的孔部擦干净。

步骤 4 组装

重新组装进行了脱脂洗净 · 防锈润滑剂的涂敷的部件。

1. 如图所示请将 O 型圈挂在吸嘴头上。

08MEC-0151

08MEC-0149

08MEC-0150

08MEC-0152S

2ൟ೜

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

5. 维修保养 MEC-XPF-5.2S

106 XPF 机械手册

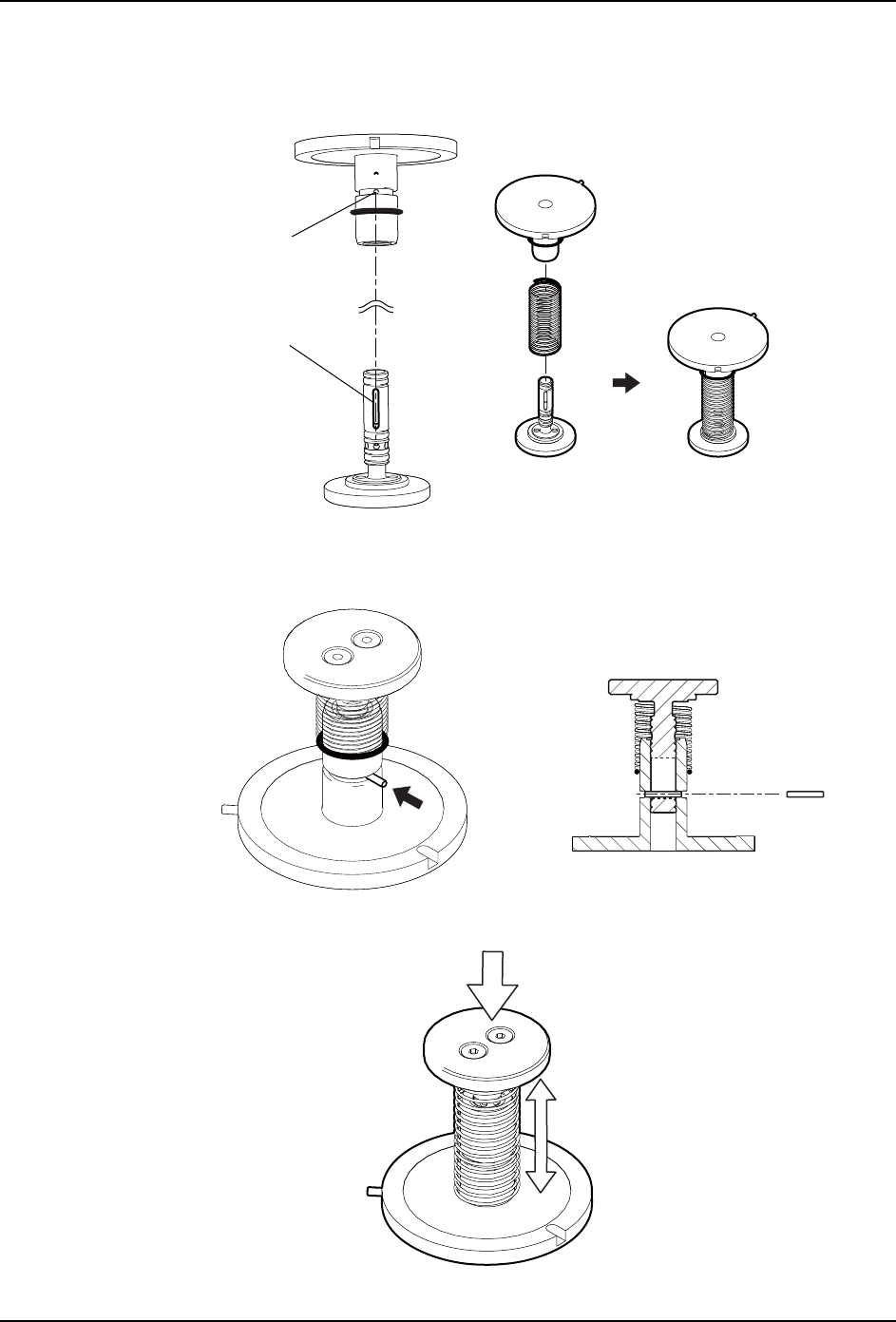

2. 请如下图进行组装。

备注 )请注意使活塞的长孔和吸嘴头的销孔对齐。孔的方向不同时按以下步骤不能放入平行

销。

3. 将活塞压入到吸嘴头内后 , 请将平行销插入到吸嘴头的销孔中。

4. 请按照步骤 1）把挂在吸嘴头槽前面的 O 型圈返还到吸嘴头的槽内。

5. 请用手指按下垫片确认活塞是否顺畅地滑动。

䭓ᄨ

08MEC-0153S

䫔ᄨ

08MEC-0154

08MEC-0155
