MEC-XPF-5.2S 10. 安装 XPF 机械手册 209 10.2 供应压缩空气 10.2.1 要点 把外部压缩空气 供应管接到主机上 ，并用调节器调整到 规定的空气压力 (0.5 MPa)。 备注 )机器不附带压缩空气供应管。 10.2.2 方法 压缩空气供应管的连接 1. 关闭压缩空气进口的阀门手柄。 2. 把压缩空气供应管插入到进口，直到听见 “ 喀嗒 ” 声响为止。 3. 打开阀门手柄。 08MEC-0072S VVjg…
10. 安装 MEC-XPF-5.2S
208 XPF 机械手册

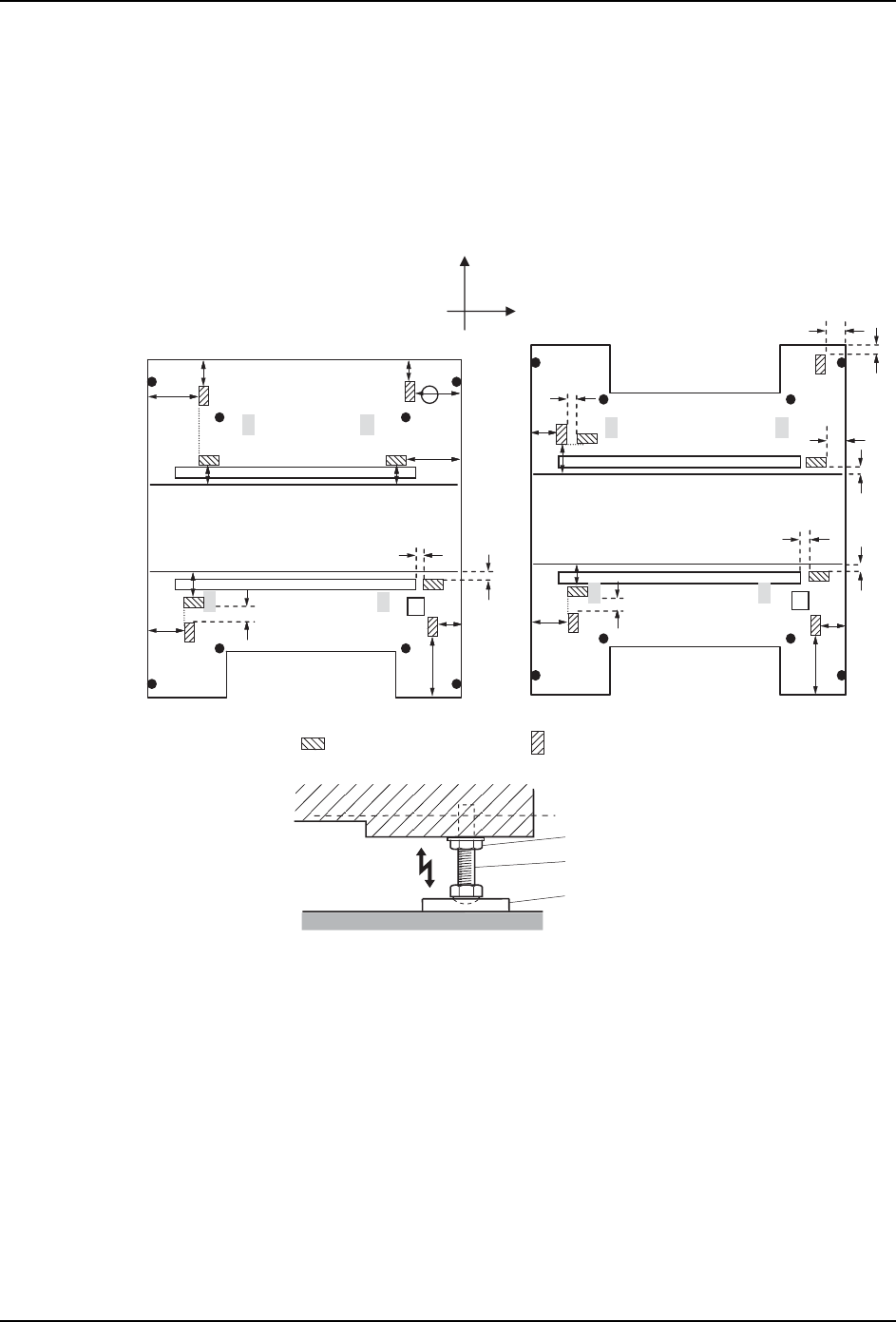

10.1.2 方法
1. 参考下图布置水平板。
2. 把 2 个水平仪装在主机的基座上。( 横向和纵向 )
3. 请转动各个水平螺栓调整高度。
4. 请确认电路板的搬运高度、机器的水平度是否正确之后，拧紧各个锁定螺帽。
+
+
X
Y
XPF-SXPF-S
170170
1010
250250
150150500500
100100
8080
6060
270270
B D
C
Side1
A
7070
2020
6060
6060
8080
XPF-L XPF-L
130130
3030
4040
6060
6060
250250
B
C
D
Side2
Side1
1010
1010
1010
170170
2020
A
7070
6060
8080
08MEC-0124S
∈ᑇҾ˄⹂䅸<ᮍ∈ᑇ˅∈ᑇҾ˄⹂䅸;ᮍ∈ᑇ˅
08MEC-0059Sa
∈ᑇᵓ
∈ᑇ㶎ᷧ
䫕ᅮ㶎ᐑ
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 10. 安装
XPF 机械手册 209
10.2 供应压缩空气
10.2.1 要点
把外部压缩空气供应管接到主机上，并用调节器调整到规定的空气压力 (0.5 MPa)。
备注 )机器不附带压缩空气供应管。
10.2.2 方法
压缩空气供应管的连接
1. 关闭压缩空气进口的阀门手柄。
2. 把压缩空气供应管插入到进口，直到听见 “ 喀嗒 ” 声响为止。
3. 打开阀门手柄。
08MEC-0072S
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
10. 安装 MEC-XPF-5.2S
210 XPF 机械手册
压缩空气压力的调整
1. 旋松螺丝钉打开盖板。
2. 扳起调节器的旋钮，解除锁定。
旋转旋钮调整压缩空气的压力，使压力计指针指向规定的压力处。
规定压力∶ 0.5 MPa
3. 压下旋钮以锁定。
4. 关闭盖板。
08MEC-0019S
