4. 基本操作 MEC-XPF-5.2S

54 XPF 机械手册

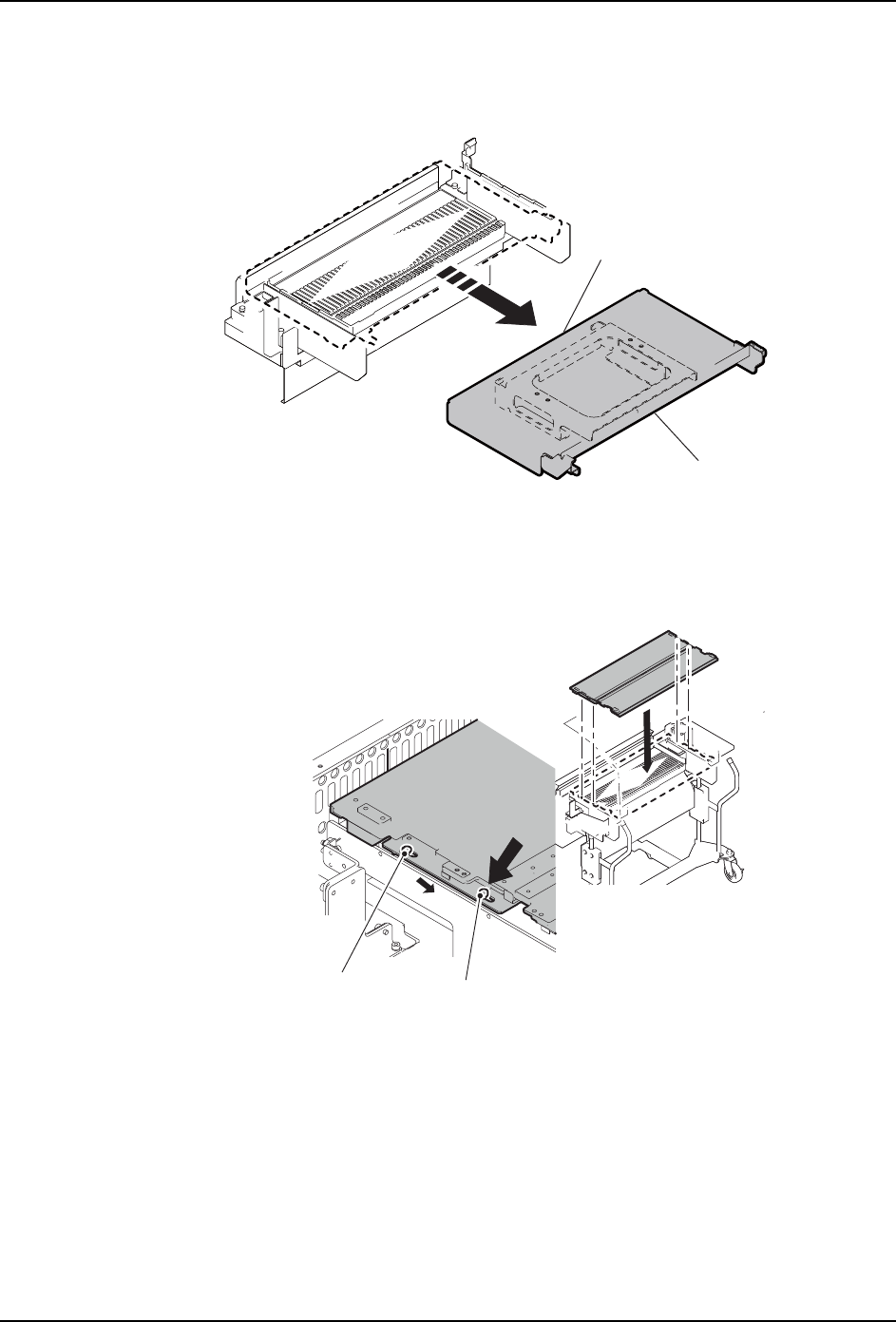

5. 请从 MFU-30 料站平台上取下 BTU-B。

注意 )如果持有 BTU-B，请抓住前后的橡胶把手部分。

注意 )因为 BTU-B 较重，在安装 · 拆除时候，请充分注意不要失落。

[ 必要部件的安装 ]

1. 使 MFU-30 对应用的盖板向里面滑动后，请用左右的螺栓固定。

注意 )安装了错误的盖板、安装在错误位置后，盖板和工作头有相干涉的危险。

2. 请夹紧 MFU-30。

3. 请关上 XPF Side2 安全门。

08MEC-0489S

ᏺ‵㛊ⱘᡞ᠟

08MEC-0462S

೎ᅮ㶎ᷧ

ᅮԡ㶎ᷧ˄ϡ㽕㾺⺄˅

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

MEC-XPF-5.2S 4. 基本操作

XPF 机械手册 55

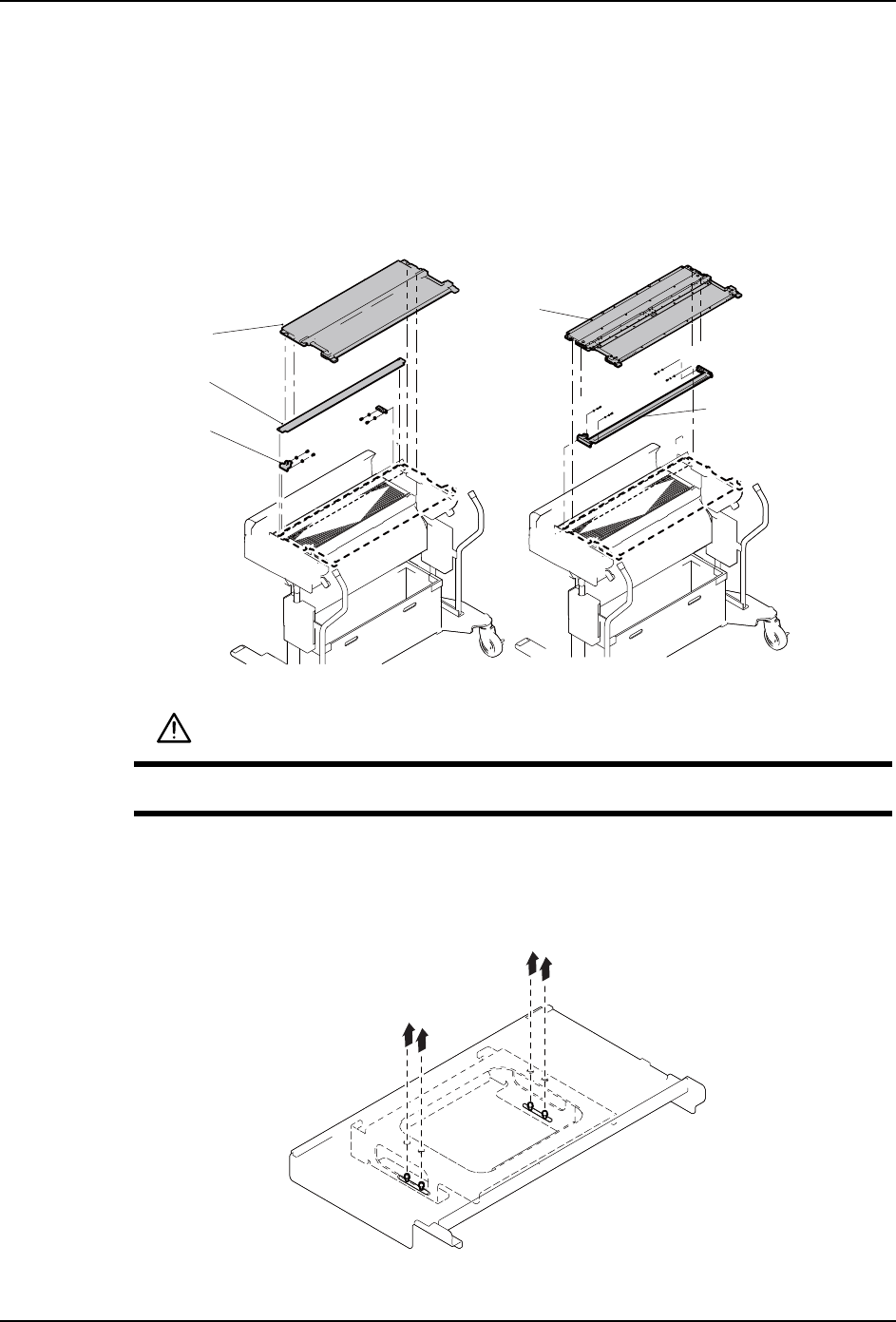

4.8.6 在插拔非对应环境下使用的 MFU-40 上安装 BTU-B 时

[ 拆除不用的部件 ]

1. 在 MFU-40 上有工作头时，请移动工作头到不受妨碍的位置。

2. 请松开 MFU-40。

3. 请取下 MFU-40 障碍板。挡块和障碍板是分离型的时候，请取下挡块和障碍板。

[BTU-B 的搭载 ]

1. 请将在 BTU-B 背面带定位板的螺栓，放松到 2 ～ 3 mm 间隙左右。

备注 )完全拆下后安装时比较难拧紧。

0(&6

078Ⲫᵓ

䱰⹡ᵓ

ᣵഫ

>ᣵഫˈ䱰⹡ᵓߚ⾏ൟ@ >ϔԧൟ@

078Ⲫᵓ

䱰⹡ᵓ˄ᏺᣵഫ˅

注意

如果有忘记取下挡块的时候，可能会与本机的可动部分向干涉。建议改造为一体型。

08MEC-0444J

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

4. 基本操作 MEC-XPF-5.2S

56 XPF 机械手册

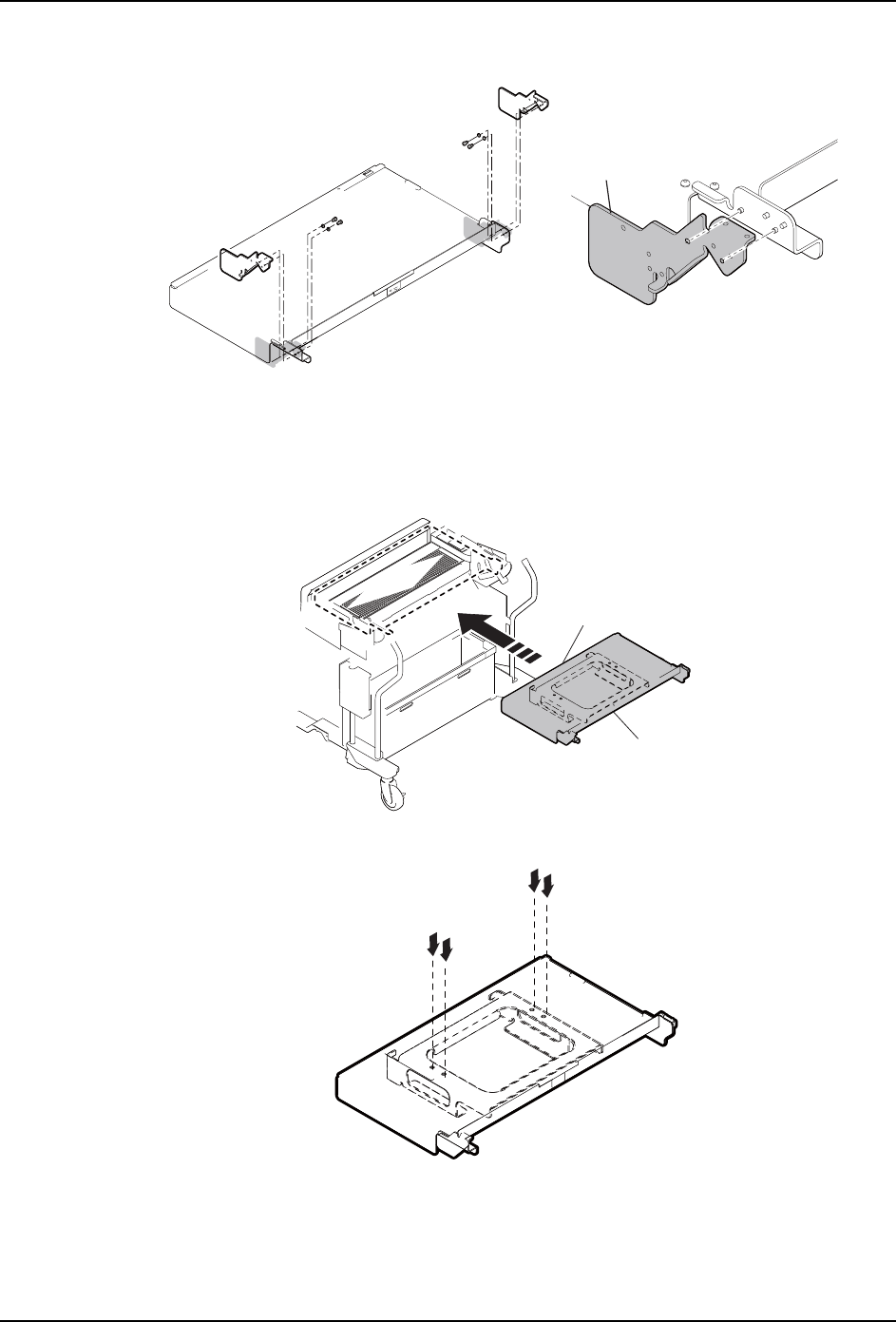

2. 请使盖板安装部分保持在水平状态下，安装侧板A到BTU-B上。

3. 请一边使 BTU-B 滑动到 MFU40 的料站料槽上一边设置。

注意 )如果持有 BTU-B，请抓住前后的橡胶把手部分。

注意 )设置时请当心不要把手夹在料站连接件部和 BTU-B 之间。

注意 )因为 BTU-B 较重，在安装 · 拆除时候，请充分注意不要失落。

4. 请拧紧定位板的螺栓。

08MEC-0487S

೼ㄟᵓϞ᳝ᅮԡ⫼ⱘᄨǄ

ջᵓ$

08MEC-0464S

ᏺ‵㛊ⱘᡞ᠟

08MEC-0446J
