MEC-XPF-5.2S 5. 维修保养

XPF 机械手册 113

吸嘴过滤器

吸嘴过滤器是为了防止工作头内部以及活塞内部（机器中枢部分）积有污垢而使机器本身

的元件吸取力降低为目的而研发的。

增加了过滤器后，各个吸嘴的元件吸取力有所降低，对于元件使用敝公司推荐的吸嘴尺寸的

吸嘴时没有问题。比其更重要的是当使用尺寸小「可以贴装的吸嘴」或者在其之下的吸嘴

时，如果使用高一级的吸嘴时，请充分确认元件的吸取力之后再进行贴装。今后作为维修保

养元件的无过滤器的吸嘴将停止销售。另外，在吸嘴上装有过滤器后，以前需要每周进行清

扫吸嘴内部可以变换为每月更换一次过滤器。从维修保养方面上看也相当有利。

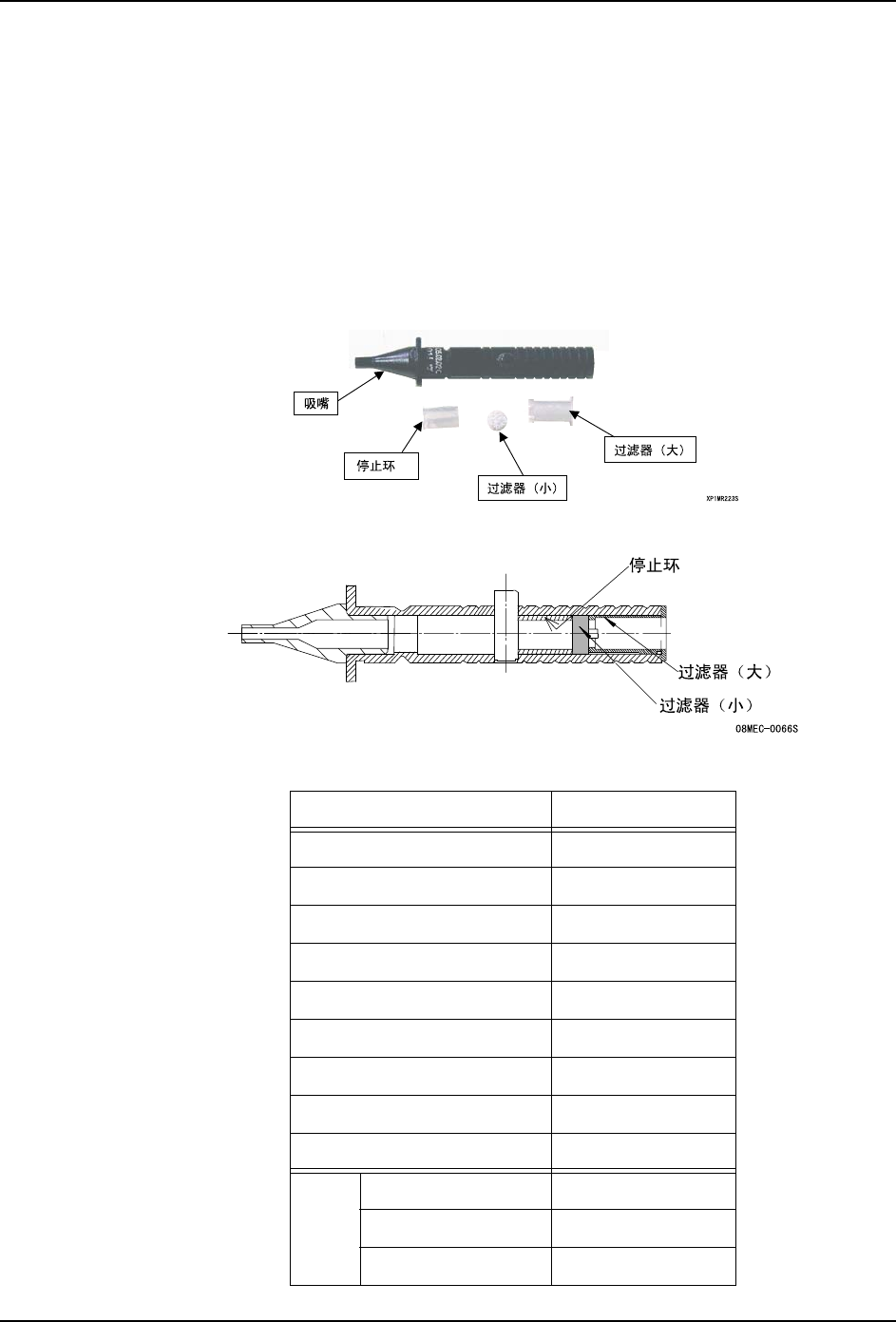

吸嘴过滤器有以下 3 个部件构成。

按照从吸嘴前端一侧开始的停止环、过滤器（小）、过滤器（大）的顺序进行安装。

吸嘴过滤器可安装在通常吸嘴以及自动切换用的吸嘴上。（不能安装在 XP-141 用的吸嘴上）

※ 带过滤器的吸嘴图号

吸嘴直径图号

φ0.3 AGFPN8023

φ0.4 ADNPN8390

φ0.7 ADNPN8370

φ1.0 ADNPN8238

φ1.3 ADNPN8248

φ1.8 ADNPN8258

φ2.5 ADNPN8268

φ3.7 ADNPN8278

φ5.0 ADNPN8288

MELF φ1.3 ADNPN8346

φ1.8 ADNPN8356

φ2.5 ADNPN8366

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

5. 维修保养 MEC-XPF-5.2S

114 XPF 机械手册

5.3.3 串联过滤器的更换（每 3 个月 / 每 1500H）

要点

通过定期更换元件吸取阀前面的过滤器内部的部品，可以保持稳定的元件。

方法

1. 取下连接在串联过滤器上下的配管（φ6 管），请从机器上取下串联过滤器主体。

2. 请将串联过滤器的盖套与碰到 “ 逆时针旋转 ” 的位置（约 45 度）对齐后拔出盖套。

警告

操作前请务必按下 [ 紧急停止 ] 按钮。

08MEC-0437S

І㘨䖛Ⓒ఼

Ⲫᐑ

08MEC-0438S

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

MEC-XPF-5.2S 5. 维修保养

XPF 机械手册 115

3. 请取出串联过滤器内的部品（2MGGSF00200），与新部品更换。也请确认安装在盖套上的

O 型圈的损伤。

备注 )如果在容器内粘附有灰尘时，请除去附着物。

4. 将盖套突出部（2 处）与串联过滤器主体的漕部对齐，压住盖套进行旋转，直到碰到 “

顺时针旋转 ” 的位置（约 45 度）为止。

5. 在串联过滤器上下连接配管（φ6 管），请将串联过滤器主体安装到机器上。

08MEC-0439S

Oൟ೜

Փ⫼ᅠⱘ䚼ક ᮄ䚼ક

08MEC-0440

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
