2. 机器使用上的注意事项 MEC-XPF-5.2S 12 XPF 机械手册 在用手动移动工作头时，请不要将挂 钩靠近 XPF 机器内以及 MTU-A/MTU -A2 上的吸嘴平 台。 用手动移动工作头时，软件的 连锁功能无效。在此状态下移动工 作头到吸嘴平台上 时，工作头部的挂钩会与吸嘴 平台干涉而损坏。 Ϣ /67# ఈ㕂ᤶৄⱘᑆ⍝ Ϣᴎ఼ݙఈ㕂ᤶৄⱘᑆ⍝ 08MEC-0403S 请不要拉工作头到 Y 轴滑轨上标记的危险区域…
MEC-XPF-5.2S 2. 机器使用上的注意事项
XPF 机械手册 11
2. 机器使用上的注意事项
请务必将在机器上使用的数据备份。
请务必将机器上有的数据如固有值、生产程序等备份。
如果变更了数据，每次更新备份数据，使其一直保持最新版的备份数据。
没有备份的数据消失时，敝公司不承担责任。
请别使用市场销售的 USB 部件。
请使用由敝公司保证动作的下列产品。
·USB 闪存 ( 图号 M4200B,M4200C)
·USB 连接软盘驱动器 ( 图号 T4117C)
请别用尖锐的东西按压机器的触摸屏 ( 操作画面 )。
由于螺丝刀和钢笔尖等尖的东西按压触摸屏时，画面有可能损坏。由于螺丝刀和钢笔
尖等尖的东西按压触摸屏时，画面有可能损坏。
操作时请用手指进行。
关机中请别切断接触断路器。
关机处理中存储装置保存着固有值等的系统信息。
在保存中控制电源被切断的话，有可能系统信息不能保存在存储装置中，并且，存储
装置将受到致命性的损坏。在自动地切断控制电源前，请别切断接触断路器。
请绝对不要移动 MFU-40、BTU-A2、MTU-A2 到下记的地方。
· 有倾斜和阶梯的地方
· 表面凹凸大的地面和路面上
机器在斜面上滑动和倾倒后会有严重受伤的危险。另外，机器的脚轮有可能损坏、脚
轮受到严重磨损的可能。
请必须在拉出料盘托架后进行变更 · 供应料盘的操作。
请必须在临时拉出料盘托架后进行料盘的更换和追加。在不拉出料盘托架的状态下进
行变更和追加时，料盘的吸取高度不会变更，吸嘴与元件有干涉的危险。
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
2. 机器使用上的注意事项 MEC-XPF-5.2S
12 XPF 机械手册

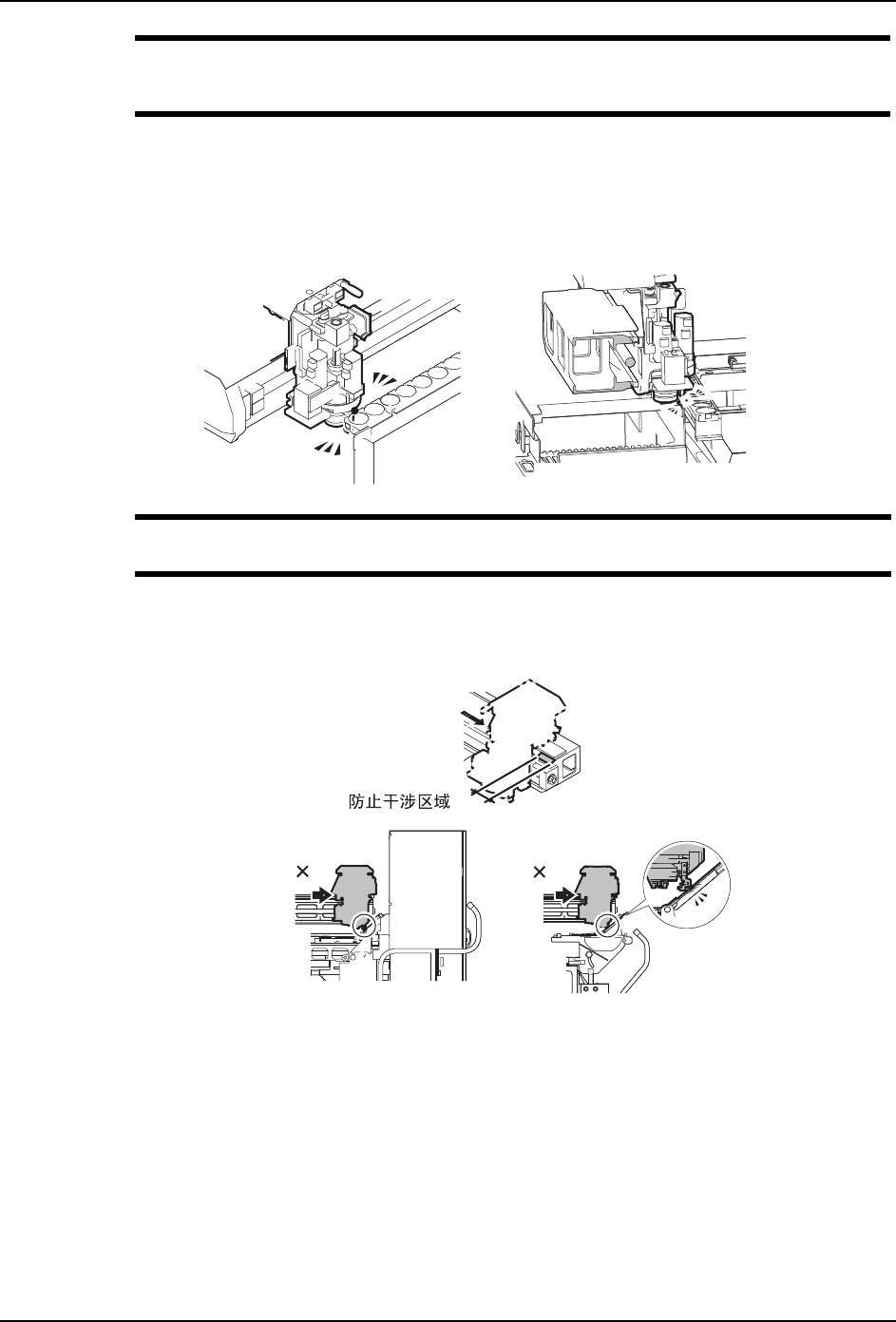

在用手动移动工作头时，请不要将挂钩靠近 XPF 机器内以及 MTU-A/MTU-A2 上的吸嘴平
台。
用手动移动工作头时，软件的连锁功能无效。在此状态下移动工作头到吸嘴平台上
时，工作头部的挂钩会与吸嘴平台干涉而损坏。
Ϣ/67#ఈ㕂ᤶৄⱘᑆ⍝
Ϣᴎ఼ݙఈ㕂ᤶৄⱘᑆ⍝
08MEC-0403S
请不要拉工作头到 Y 轴滑轨上标记的危险区域。
用手动移动工作头时，软件的连锁功能无效。在此状态下移动工作头到 Y 轴滑轨上时，
工作头部的挂钩会与吸嘴平台干涉而损坏。
08MEC-0404S
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 3. 机器主体
XPF 机械手册 13
3. 机器主体
3.1 机器的构成部分
3.1.1 机器前侧 (Side 1)
注意 )在关闭鼠标台和料卷组装台 ( 选项 ) 的时候请注意不要夹住手指。
3.1.2 机器后侧 (Side 2)
备注 )Side2 插拔对应机的安全门 2 的开口部分比 Side2 非对应机要大。
08MEC-0001Sb
Џᓔ݇
Ԏ᳡ࠊㆅ
Џᓔ݇
Ԏ᳡ࠊㆅ
ࠊ఼
ࠊ఼
᪡䴶ᵓ
᪡䴶ᵓ
㋻ᗹذℶᣝ䪂
ᅝܼ䮼
ᅝܼ䮼
ֵো♃ศ
ֵো♃ศ
㋻ᗹذℶᣝ䪂
哴ᷛৄg86%ষ
;3)/ ;3)6
&'偅ࡼ఼
&'偅ࡼ఼
哴ᷛৄg86%ষ
᭭ोᅝ㺙ৄ˄䗝乍˅
᭭ोᅝ㺙ৄ˄䗝乍˅
0(&6F
᪡䴶ᵓ
㋻ᗹذℶᣝ䪂
ᅝܼ䮼
ᅝܼ䮼
;3)/˄6LGH⫳ѻЁկ఼᭭ᦦᢨᇍᑨᴎ˅
⫳ѻোⷕ˖;̚ˈ
ҹঞҹৢⱘᴎ఼
᭭ोᅝ㺙ৄ˄䗝乍˅
᭭ोᅝ㺙ৄ˄䗝乍˅
㋻ᗹذℶᣝ䪂
᪡䴶ᵓ
;3)/˄6LGH⫳ѻЁկ఼᭭ᦦᢨᇍᑨᴎ˅
⫳ѻোⷕ˖;̚ˈ̚
ҹঞ̚ҹৢⱘᴎ఼
Ԏ᳡ࠊㆅ
Ԏ᳡ࠊㆅ
