MEC-XPF-5.2S 10. 安装 XPF 机械手册 215 10.6 调整 MTU-A/MTU-A2 高度 安装机器的时候 MTU 和 XPF 的高度有差异，在不能将 XPF 插入 MTU-A/MTU -A2 的 时候，请使 用 调 整 高 度 用 的 螺 栓( 4处)调 整M T U - A /MTU-A2 的高度。 调整高度的可能 范围 :+/-15mm 必要的物品 : 附属的 19mm 六角扳手 ( 图号 :GGTF73 3…
10. 安装 MEC-XPF-5.2S
214 XPF 机械手册
10.5 电路板搬运 I/F· 传送信号接插件的连接
10.5.1 要点
为了传输机器间电路板的交接信号，在机器之间要用电路板搬运 I/F 信号接插件进行连接。
10.5.2 方法

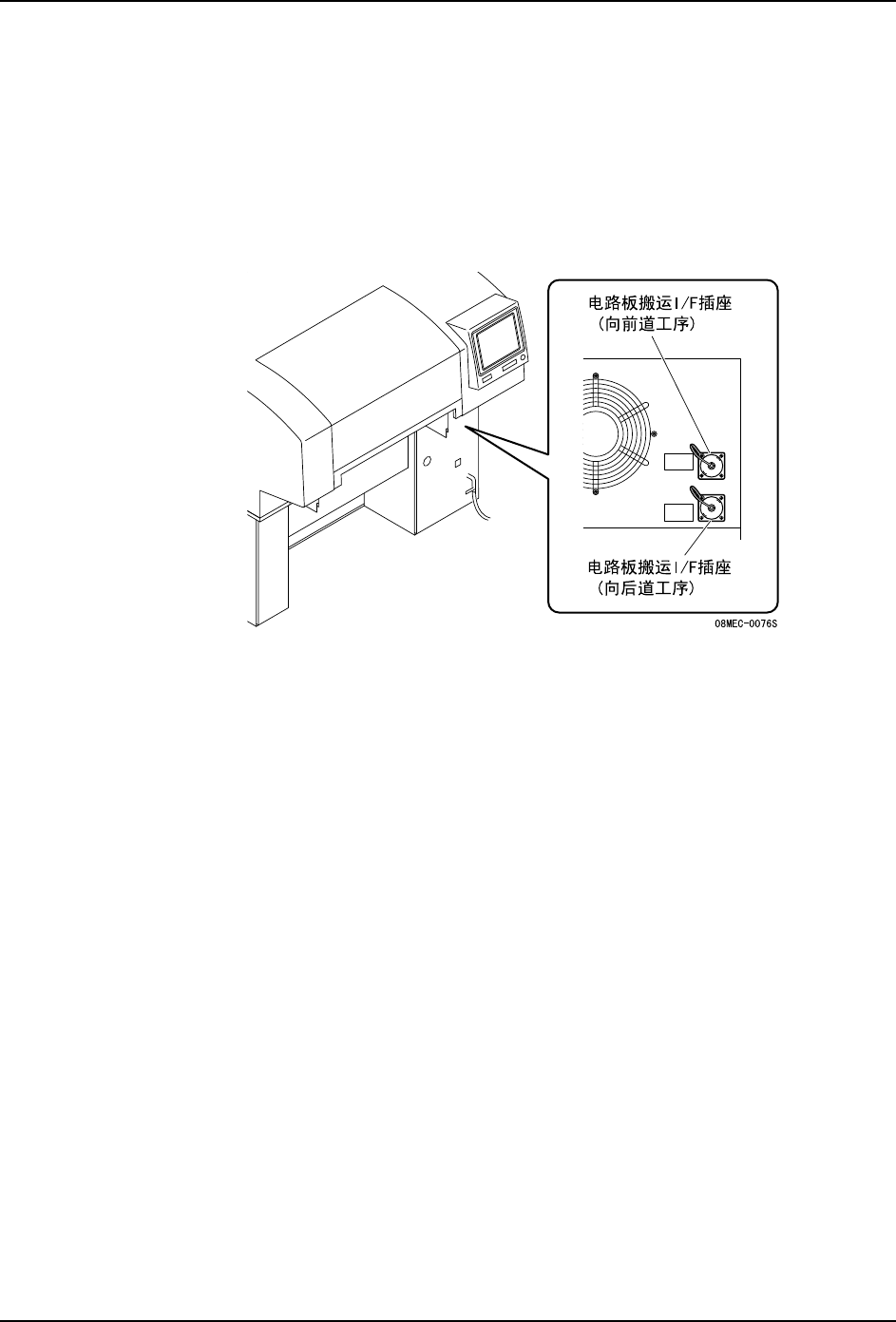

1. 打开机器后面右侧的盖板，右上方有电路板搬运 I/F 信号接插件。请取下盖板后连接信
号电缆。
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 10. 安装
XPF 机械手册 215
10.6 调整 MTU-A/MTU-A2 高度
安装机器的时候 MTU 和 XPF 的高度有差异，在不能将 XPF 插入 MTU-A/MTU-A2 的时候，请使
用调整高度用的螺栓(4处)调整MTU-A/MTU-A2 的高度。
调整高度的可能范围 :+/-15mm
必要的物品 :
附属的 19mm 六角扳手 ( 图号 :GGTF7330)
注意 )
1.在从 XPF 上拆除的状态下调整 MTU-A/MTU-A2 的高度。
2.请均等调整 4 处的高度调整螺栓。
3.调整螺栓时一次请不要旋转 1 周以上。

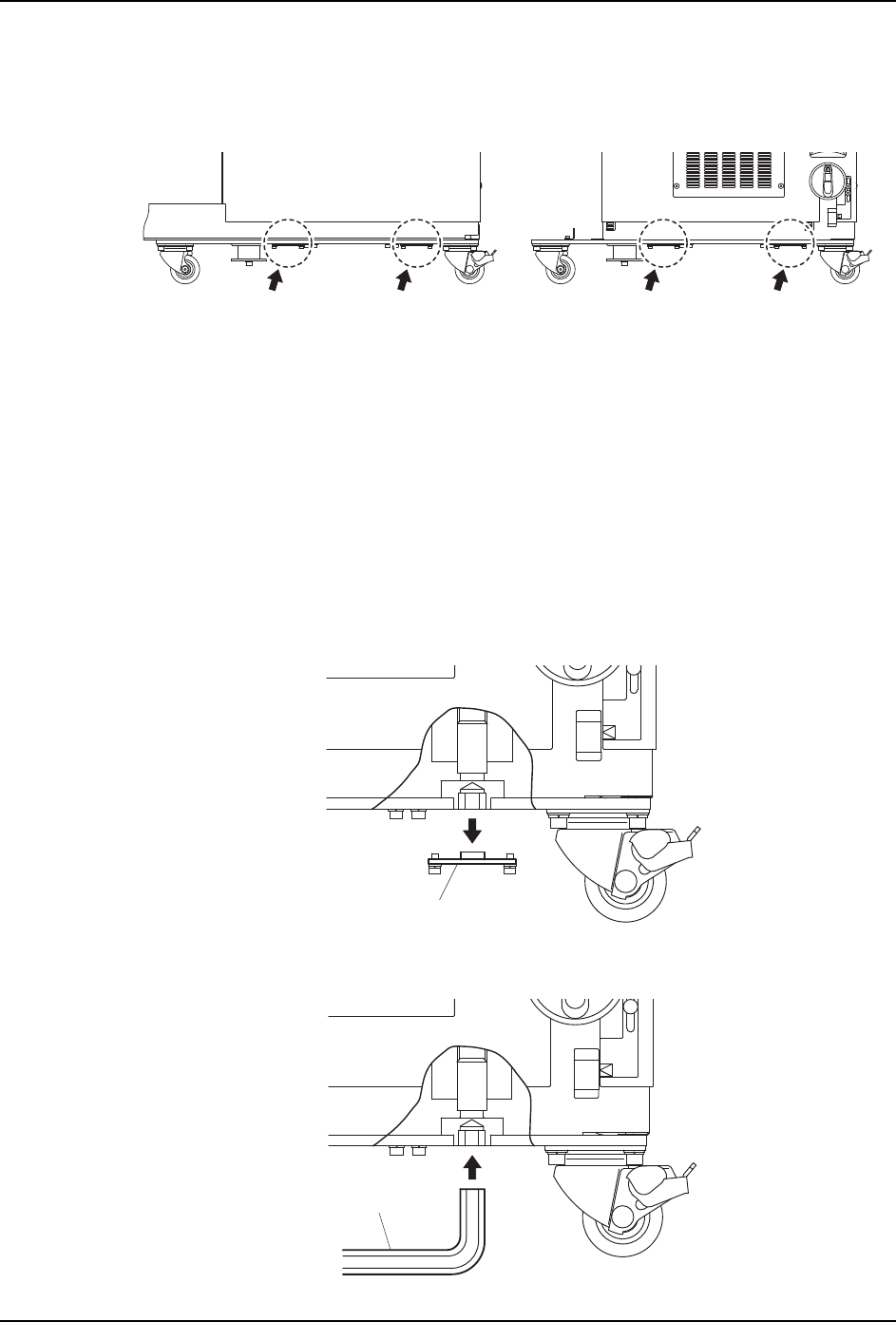

调整方法 :
1. 请预先测定 MTU-A/MTU-A2 和 XPF 的高度差。
2. 请拆除 MTU-A/MTU-A2 的底部的盖板 (4 处 )。
3. 请将六角扳手插入调整高度螺栓的扳手孔。
08MEC-0117Sa
䇗ᭈ催ᑺ㶎ᷧᨁ䕑໘
08MEC-0118Sa
Ⲫᵓ
08MEC-0119Sa
݁㾦ᡇ
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
10. 安装 MEC-XPF-5.2S
216 XPF 机械手册

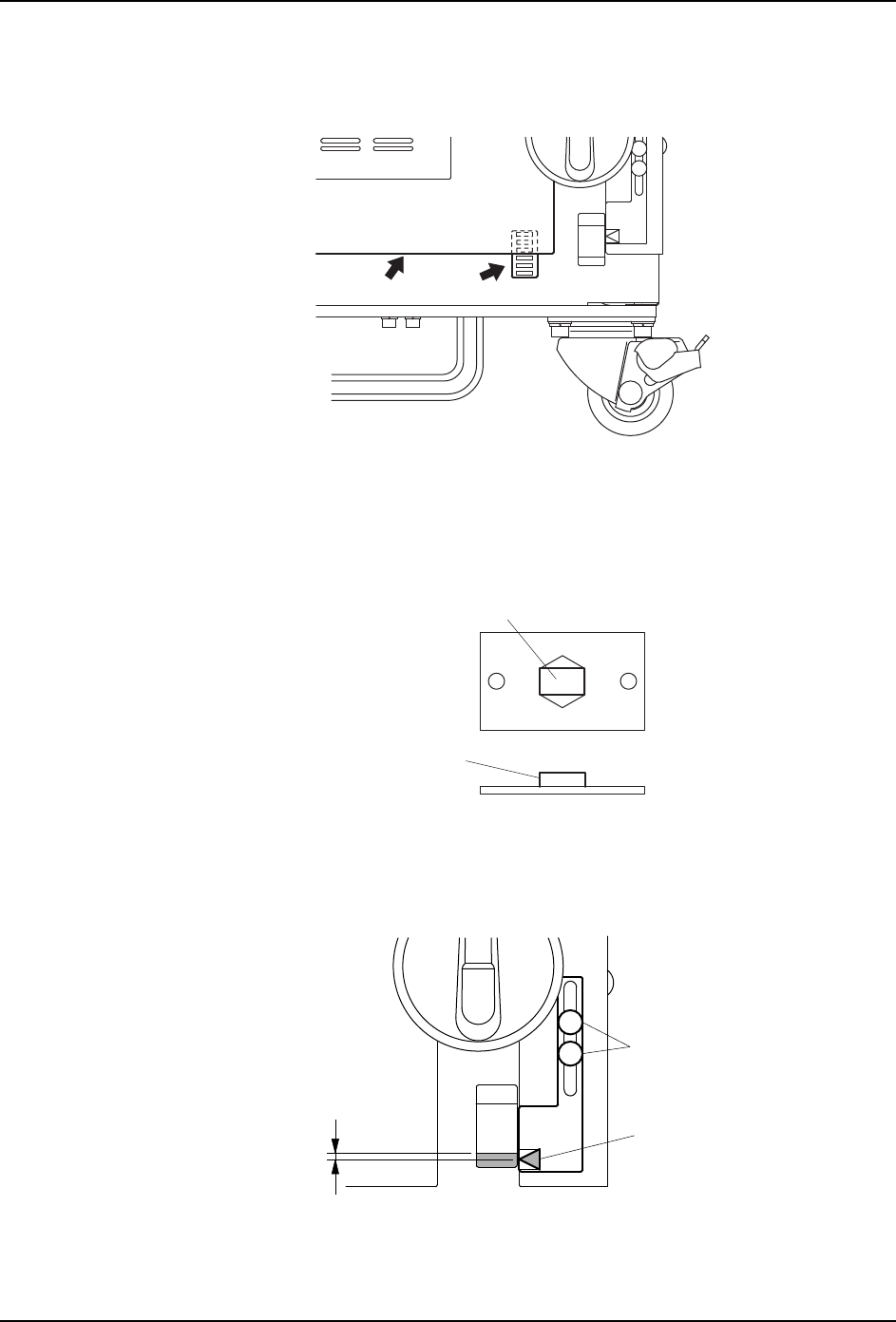

4. 请一边看螺栓的指标，一边均等地旋转 4 个调整高度的螺栓来调整高度。( 旋转 1 次的
量在1周以内)
注意 )如果安全盖板到了红色刻度时，请不要旋转调整高度螺栓到该刻度以上。
从上面来看顺时针方向为上升 / 逆时针方向为下降
指标刻度 : 6mm 间距 / 线宽 3mm
1周=3mm。
5. 如果调整到目的高度后，请安装盖板。
注意 )盖板附有调整螺栓的止转块。请将止转块插入到扳手孔后固定。当止转块的朝向不一
致而不能安装盖板的时候，请稍微旋转调整螺栓略微调整六角孔的朝向。
6. 请如图 6 所示调整确认松开用的标记。
08MEC-0120Sa
ᅝܼⲪᵓ
ᣛᷛ
08MEC-0121S
ᮟ䕀ذℶᣵഫ
Ϣᡇⱘᮍϔ㟈
08MEC-0122Sa
㓧᜶ഄ䇗ᭈ
䆄ো
2
