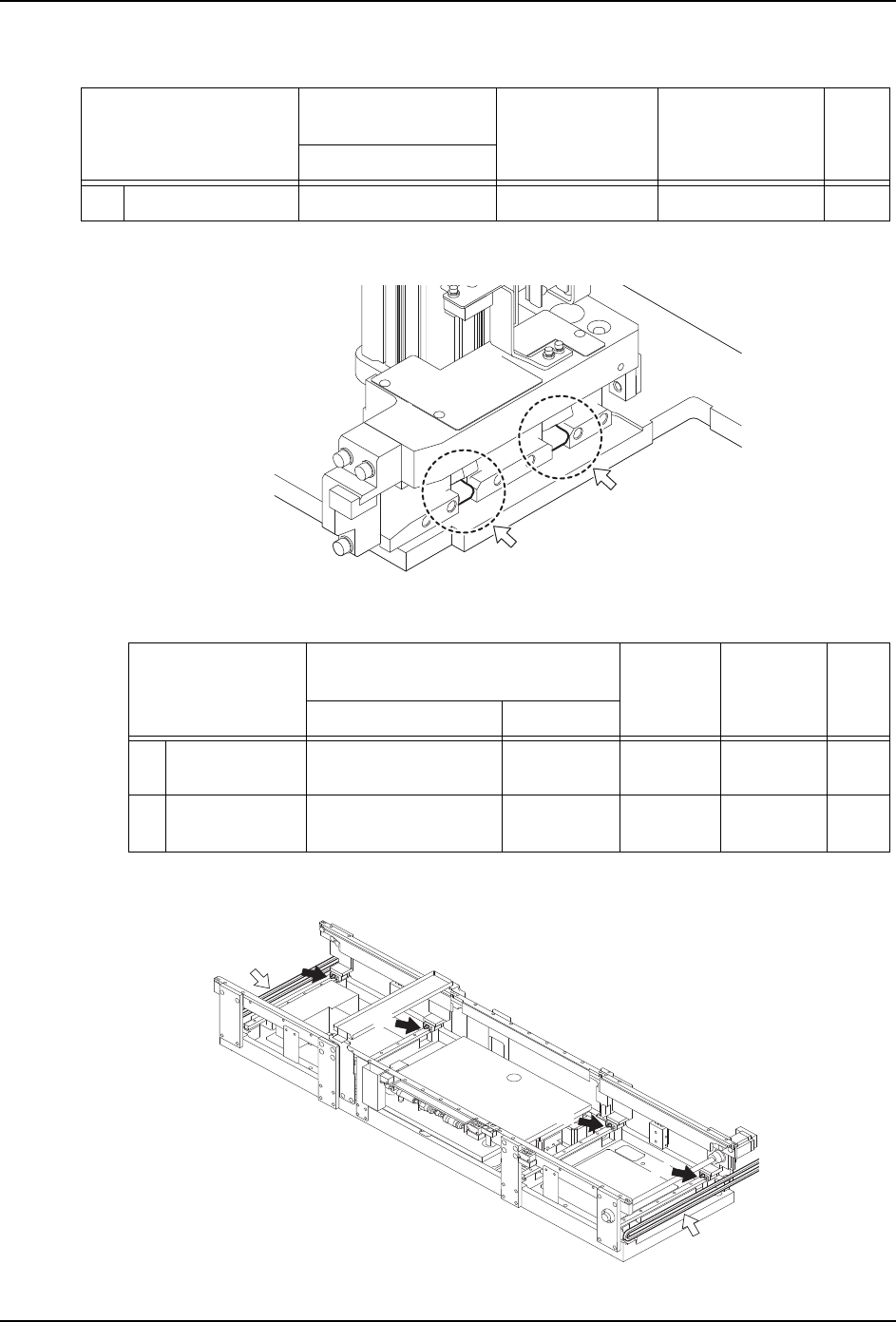

5.2.18 MFU 夹紧手柄加油处
插图内的箭头表示加油处。
5.2.19 搬运轨道加油处
插图内的箭头表示加油处。特别是黑箭头为必须用润滑油枪加油的地方。
加油处 润滑油的种类和
加油方法
加油周期 加油量 显示
信息
DAPHNE EPONEX No.2
1 MFU 夹紧手柄前端 毛刷涂抹加油 6 个月 （4000H） 0.4cc （1 喷射） 有
08MEC-0221a
(1)
(1)
加油处 润滑油的种类和
加油方法
加油周期 加油量 显示
信息
DAPHNE EPONEX No.2 BIRAL T&D
1 线性导轨 油嘴加油 不可 1 年
（8000H）
0.5cc
（1 喷射）
有
2 搬运轨道链条 不可 喷射器加油 6 个月
（4000H）
微量涂敷 有
08MEC-0062Jc
(2)
(1)
(1)
(1)
(1)
(2)
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 5. 维修保养
XPF 机械手册 103
5.2.20 测定料盘高度用自动更换头的清扫和加油 （1 年 /8000 小时）
操作概要
说明关于测定料盘高度用自动更换头的 「分解」「脱脂冲洗」「涂敷防锈润滑剂」「重新组
装」方法。
预定操作时间 :15 分
必要部件
1. 防锈润滑剂 （液体制品）（推荐 :EVERS2）
2. 脱脂冲洗剂 （推荐 :ThreeBond2706）
3. 小钳子套件
4. 棉花棒 （几根）
5. 回丝 （几块）
步骤 1 分解
1. 请用小钳子从吸嘴头的槽上取下 O 型圈。
08MEC-0145
08MEC-0146
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
5. 维修保养 MEC-XPF-5.2S
104 XPF 机械手册

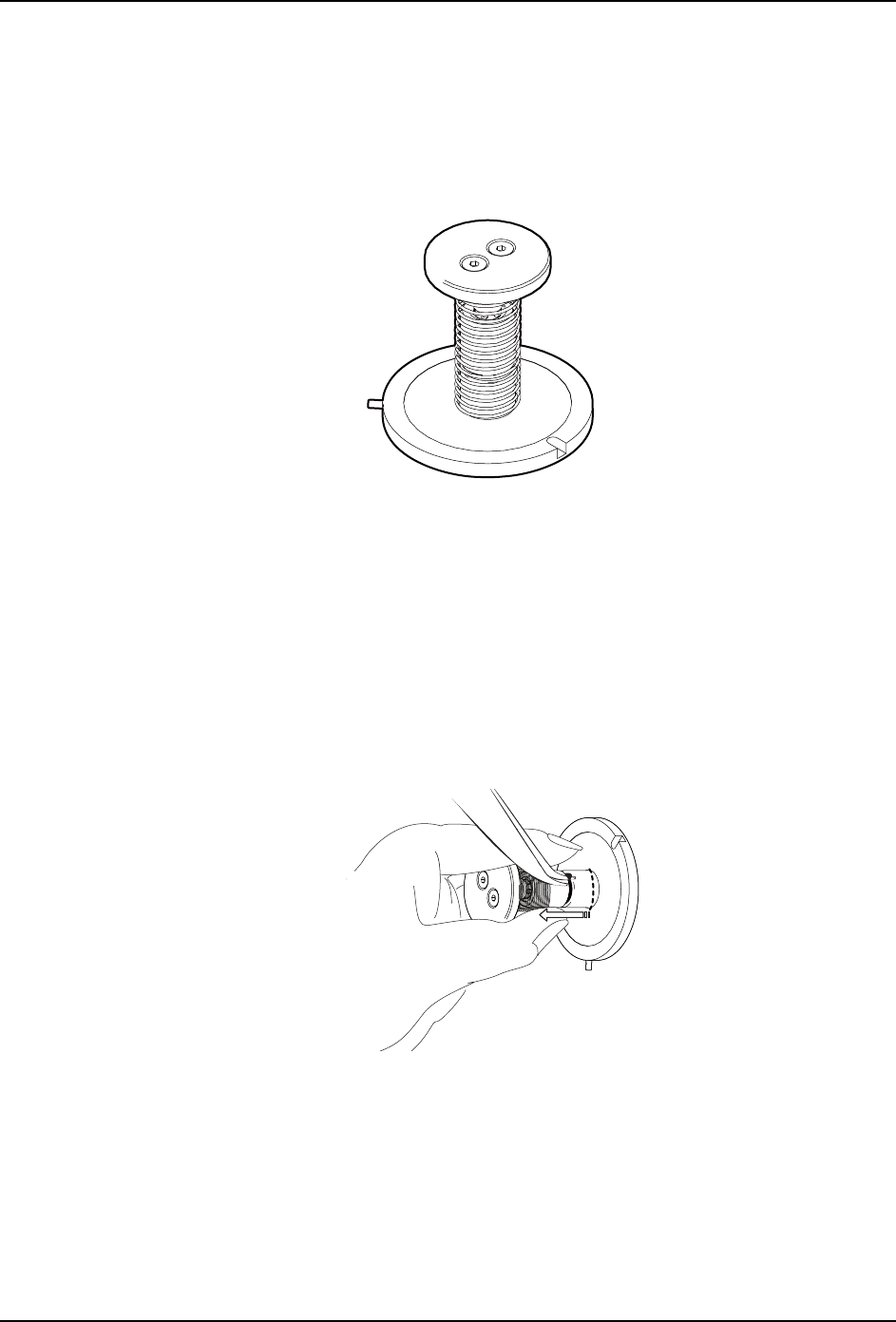

2. 请从吸嘴头上拔出平行销 , 分解到下图的状态。
步骤 2 脱脂冲洗
请用脱脂冲洗剂 , 除去污垢和旧的润滑剂。
1. 请喷射脱脂冲洗剂到吸嘴头上 , 用回丝擦去污垢和旧的润滑剂。对于孔的内部请使用棉
花棍。
2. 请喷射脱脂冲洗剂到活塞上，请使用回丝和棉花棍除去污垢 · 旧的润滑剂。
08MEC-0148
08MEC-0147
08MEC-0149
08MEC-0150
VVjge7dV
VVjge7dV
