4. 基本操作 MEC-XPF-5.2S 40 XPF 机械手册 4.7 BTU-A/BTU-A2 的使用注意点 4.7.1 使用中的注意点 1. 请拆除平板料盘之后装卸 BT U-A/BTU-A2。在平板料盘上装载元件的状态下，进行 BTU-A/ BTU-A2 的装卸时，有可能料盘内的元件会飞出。 2. 请慢慢地进行拔插。用力拉的话，操作者有被夹在 B TU-A/BTU-A2 和壁等之间的危险性。另外，如果急剧地压入…

MEC-XPF-5.2S 4. 基本操作

XPF 机械手册 39

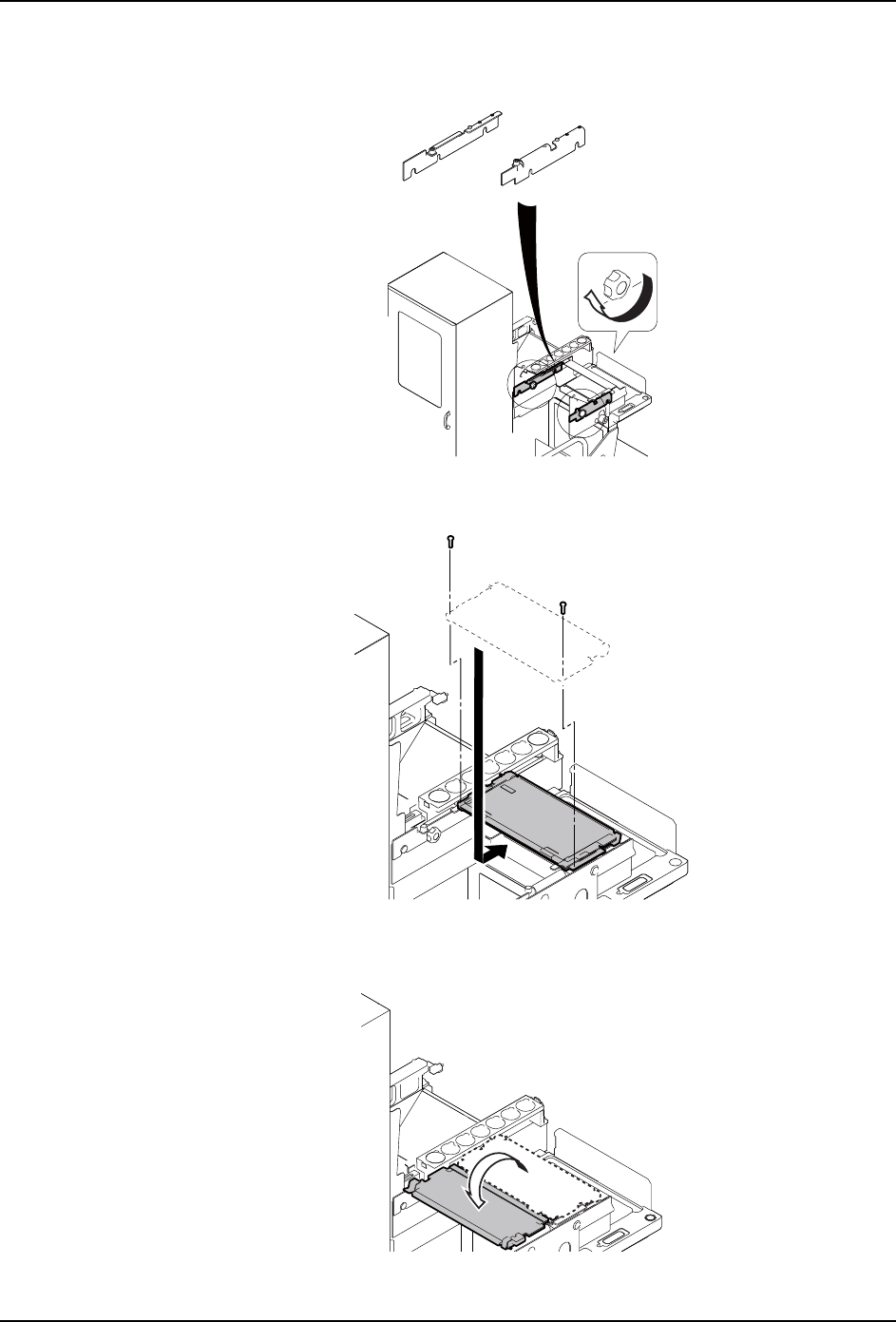

5. 安装更换用的盖板 (2 块 )，请向左面转动旋钮固定。

( 没有 XPF-L 用的带磁铁开关的盖板。使用始终固定在 MTU-A2 上的磁铁开关。)

6. 请安装顶盖板，用 6 角螺栓固定。

7. 请关闭顶盖板。

08MEC-0277

08MEC-0276

08MEC-0278

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

4. 基本操作 MEC-XPF-5.2S

40 XPF 机械手册

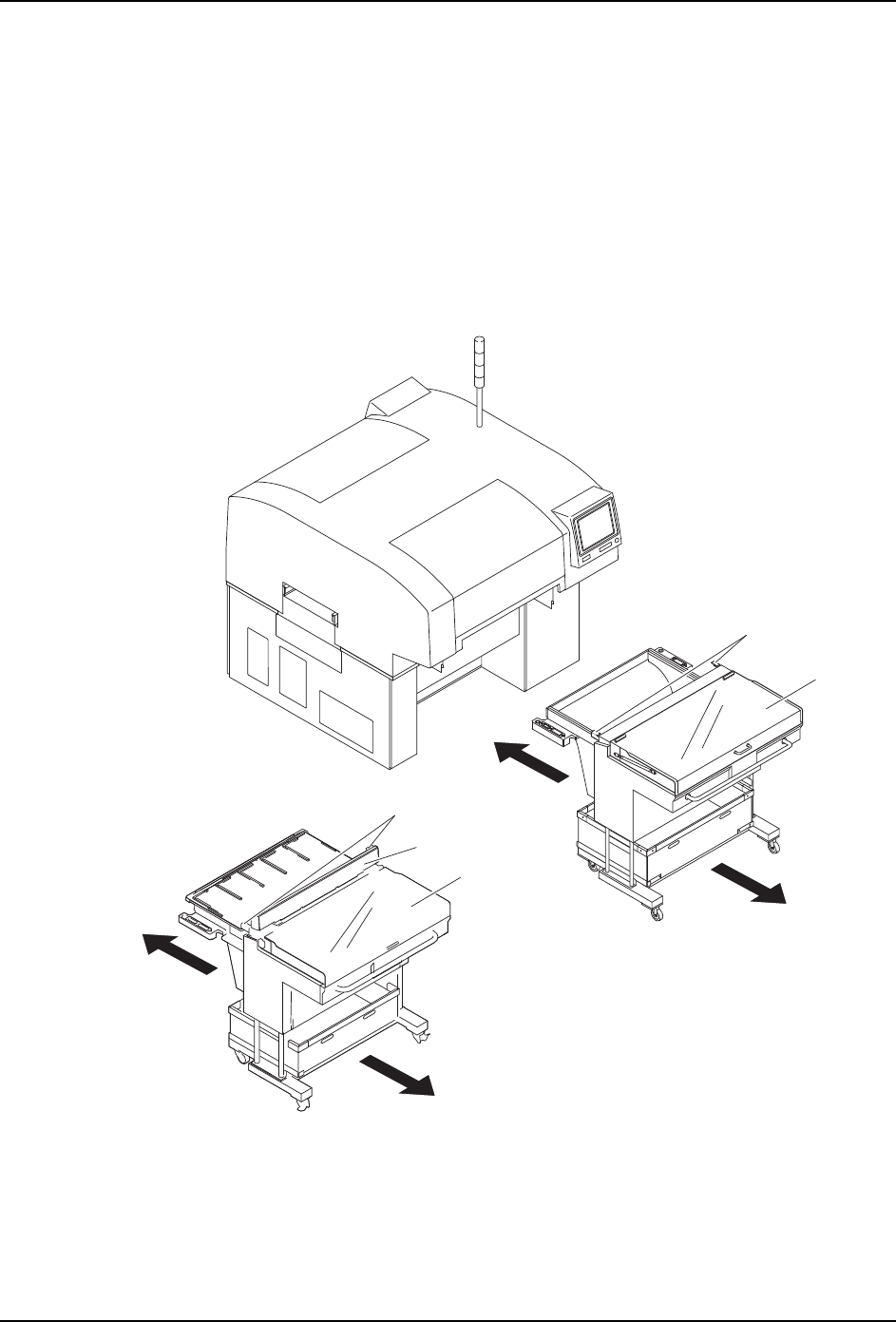

4.7 BTU-A/BTU-A2 的使用注意点

4.7.1 使用中的注意点

1. 请拆除平板料盘之后装卸 BTU-A/BTU-A2。在平板料盘上装载元件的状态下，进行 BTU-A/

BTU-A2 的装卸时，有可能料盘内的元件会飞出。

2. 请慢慢地进行拔插。用力拉的话，操作者有被夹在 BTU-A/BTU-A2 和壁等之间的危险性。

另外，如果急剧地压入搭载的话，有损坏 XPF 主机的危险性。

3. BTU-A 在 XPF-L 的 Side2 插拔非对应机上不对应。

4. 将 BTU-A2 安装到 XPF-L 的 Side2 插拔非对应机上时，请拆除通用盖板。

备注 )有关 XPF-L 的 Side2 插拔对应机和 Side2 插拔非对应机的区分法，请参照「3.1.2 机

器后侧（Side2）」。

Ⲫᵓ

ᅝ㺙⹂䅸Ӵᛳ఼

[BTU-A]

ᅝ㺙⹂䅸Ӵᛳ఼

[BTU-A2]

Ⲫᵓ

䗮⫼Ⲫᵓ

08MEC-0012Sa

VVjge7dV

Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV

MEC-XPF-5.2S 4. 基本操作

XPF 机械手册 41

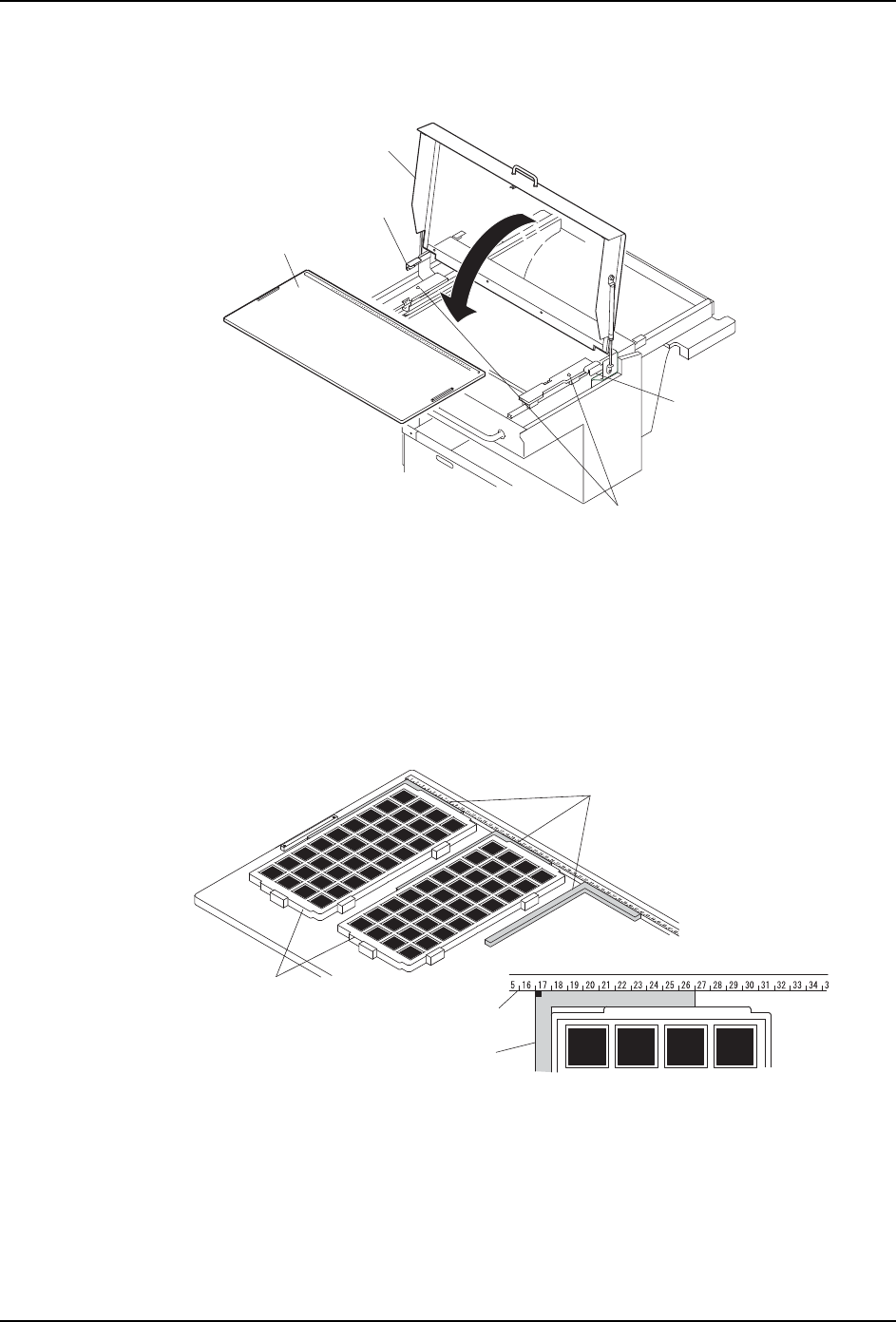

5. 装载平板料盘到 BTU-A/BTU-A2 上时，请注意不要使平板料盘碰到安装确认传感器。

6. 请轻轻地关闭BTU-A/BTU-A2的盖板。用力猛关的话，设定的元件有可能飞出到料盘外边。

7. 将 BTU-A2 安装到插拔对应机上的时候，请在机器的安全门和 BTU-A2 盖板之间安装通用

盖板。

另外，将 BTU-A2 装载到插拔非对应机上时不要通用盖板。请收存到废弃箱上的挂钩上。

（请参考「4.7.3 BTU-A2 通用盖板的装卸方法」。）

8. 请安放 L 型挡块进行料盘定位。请设定角落的红箭头以使其尽量地到左角落。短侧为横、

长侧为纵。请将箭头的前头与料站显示板上的号码正确地吻合。同时，请不要在显示板

和 L 型挡块之间空开间隙。请在 L 型挡块和相反侧以及供应侧前面设置小型定位块进行

固定以使料盘不要移动。

08MEC-0013Sd

Ⲫ㔽

ᑇᵓ᭭Ⲭ

ᅝ㺙⹂䅸Ӵᛳ఼

ᅮԡ䫔˄ϸջ˅

08MEC-0014Sb

/ൟᣵഫ

㸼⼎ᵓ

᭭Ⲭ
