3.2.2 元件供应关系
固定料站平台
可装载50个或者64个(以8mm宽计算)的智能型供料器。
MFU-30、MFU-40( 多供料器单元 )
是装载带装供料器的单元，能够从机器上装卸。
因为安装在机器上，所以可以进行电气的自动连接。
MTU-A、MTU-A2( 多料盘单元 )
是在自动运转中供应给机器料盘元件的单元。是只可在 Side2 装载的可脱卸式机器。可以装
载 7 个单吸嘴、20 个智能供料器。
注意 )MTU-A/MTU-A2 的空料盘排出确认传感器不能检测透明的料盘。
BTU-A、BTU-A2( 平板式料盘单元 )
将搭载了料盘元件的平板式料盘搬送到机器本体内。只有在 Side2 可以装载。
3.2.3 影像处理关系
元件相机
识别被吸取在吸嘴上的元件形状和尺寸的相机。
在 XPF-L 上搭载有 2 台、XPF-S 上搭载有 1 台相机。
光源
使用频闪灯的前光 / 侧光方式。
备注 )在 XPF-S 上 Side2 不带有光源。

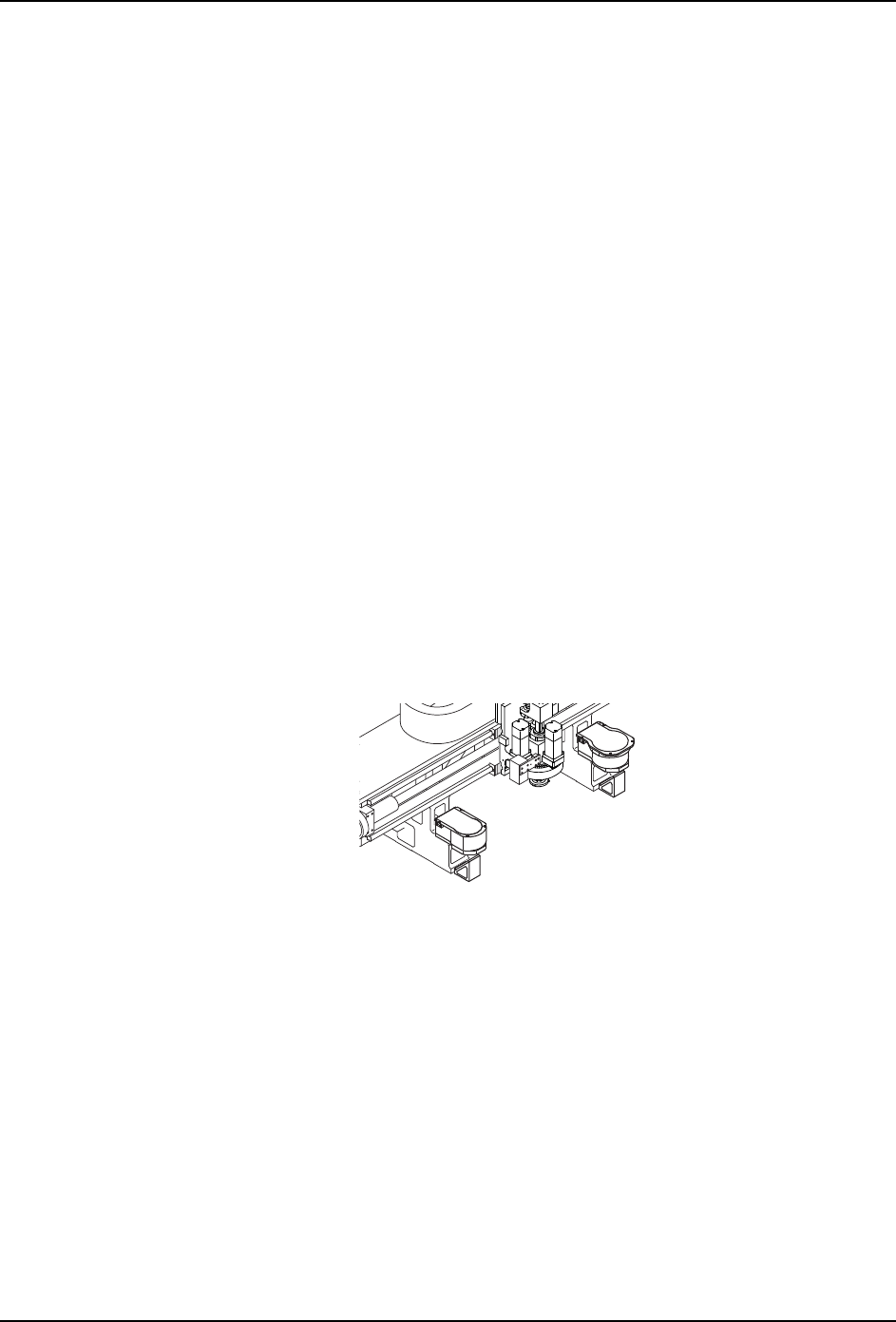

定位点相机
定位点相机和 LED 照明形成一体。
是读入生产电路板上的基准定位点、进行坐标补正的相机。
3.2.4 电路板搬运关系
电路板搬运轨道
从机器外部取入生产电路板、贴装元件后送出到机器外。
08MEC-0008J
Side 2
Side 1
VVjge7dV
VVjge7dV
Downloaded at 2011/05/26 09:05 JST by 3JUZ5089 DL#VVjge7dV
MEC-XPF-5.2S 3. 机器主体
XPF 机械手册 21
3.2.5 电气控制关系
操作面板
由机器运转和操作所需的按钮和触摸屏式监控器构成。
控制器
装有控制机器所必需的电路板、电器线路。
此外，机器上也装载有为了安装必要的软件的 CD 驱动器、USB 接口、硬盘驱动器。
伺服控制箱 1、2
伺服控制箱 1 收存在机器 Side 1 侧的废料带切刀下面的安全门内，而伺服控制箱 2 收存在
机器 Side 2 的废料带切刀下面的安全门内。
注意 )由用户进行更换伺服放大器电池以外的维修保养是有困难的，所以请不要随意触动。
