吸着位置セットアップ
HLF-20316-01
吸着位置セットアップ
SHEET
1/11
吸着位置セットアップ
吸着位置のセットアップは、カセットテーブル（Z101、Z120、Z140）の 3 箇所で行います。それぞれの位置で冶
具を使って、XY 座標と H 座標を取り込み、吸着位置のセットアップを行ってください。
［必要な冶具］
• 吸着ポイント冶具
• シックネスゲージ（t=0.03 mm）
• 冶具ノズル 3
• 冶具ノズル 4
［作業前の準備］
1 冶具ノズル 3 と冶具ノズル 4 を取り付けます。
1. 自動生産 メニューÎ機種切替 タブÎ
ノズルカートリッジ交換 ボタンの順にクリッ
クします。
2. 操作パネルの START ボタンを押します。
ヘッド部がノズルカートリッジの交換位置に移動
します。
インターロックを ON にした状態で、ノズルカート
リッジ交換 ボタンをクリックしてください。
3. ノズルカートリッジの両側のボタンを押しな
がら、ノズルカートリッジを引き抜きます。
4. ノズルカートリッジ No.1 の位置に冶具ノズ
ル 3 を取り付けます。
5. ノズルカートリッジ No.2 の位置に冶具ノズ
ル 4 を取り付けます。
6. ノズルカートリッジを元の位置にセットし
ます。
7. 閉じる ボタンをクリックして、ノズル交換完
了のメッセージ画面を閉じます。
吸着ポイント冶具
冶具ノズル 3
シックネスゲージ
冶具ノズル 3
冶具ノズル 4
冶具ノズル 4
吸着位置セットアップ
HLF-20316-01
吸着位置セットアップ
SHEET
2/11

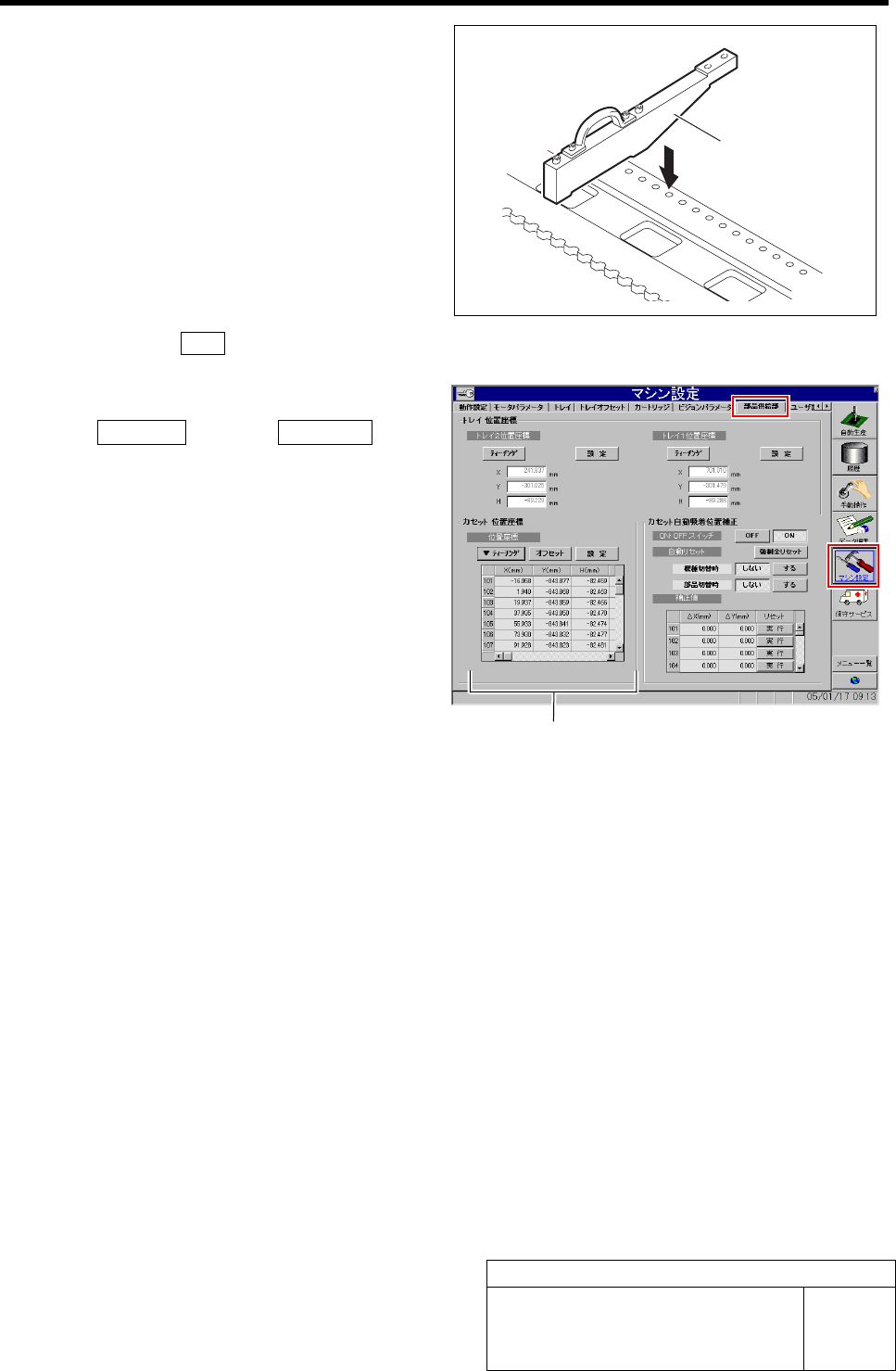

2 吸着ポイント冶具をセットします。
1. カセットテーブルの Z10１に吸着ポイント冶
具をセットします。
3 操作パネルの ORG ボタンを押して、原点復帰を行います。
4 カセット位置座標を開きます。
1. マシン設定 メニューÎ部品供給部 タブ
の順にクリックします。
部品供給部画面の左部分にカセット位置座標
が表示されます。
吸着ポイント冶具
カセット位置座標
吸着位置セットアップ
HLF-20316-01
吸着位置セットアップ
SHEET
3/11

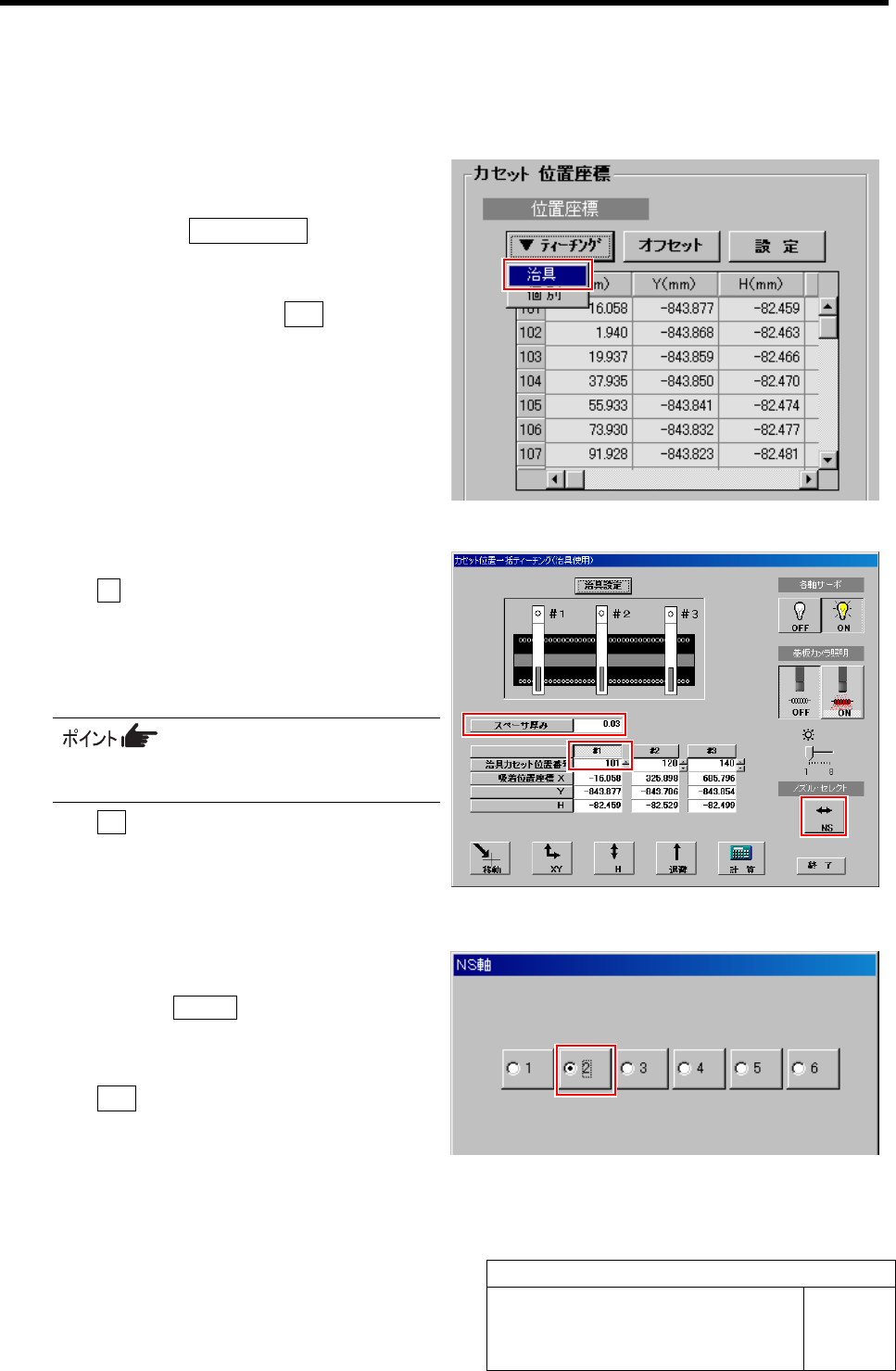

XY 座標位置ティーチング
［作業手順］
1 カセット位置一括ティーチング画面を表示しま
す。
1. 位置座標の▼ティーチング ボタンをクリッ
クし、ドロップダウンメニューを表示させま
す。
2. ドロップダウンメニューの冶具をクリックし
ます。
カセット位置一括ティーチング（冶具使用）画面
が表示されます。
2 冶具の設定を行います。
1. #1 をクリックして、冶具カセット位置番号の
入力欄に「101」と入力します。
2. スペーサ厚みの欄に、H 軸座標位置ティー
チングで使用するシックネスゲージの厚み
「0.03」を入力します。
スペーサ厚みの値は、H 座標を取り込む際のオ
フセット値になります。
3. NS ボタンをクリックして、NS 軸画面を表
示させます。
4. ティーチングに使用する 2 番のノズルカート
リッジ番号（冶具ノズル 4）をクリックし、操作
パネルの START ボタンを押します。
ノズルカートリッジ No.2 に取り付けられている冶
具ノズル 4 が選択されます。
5. 終了 ボタンをクリックして、NS 軸画面を閉
じます。
