パーツ破棄位置調整
HLF-20319-01
パーツ破棄位置調整
SHEET
2/4

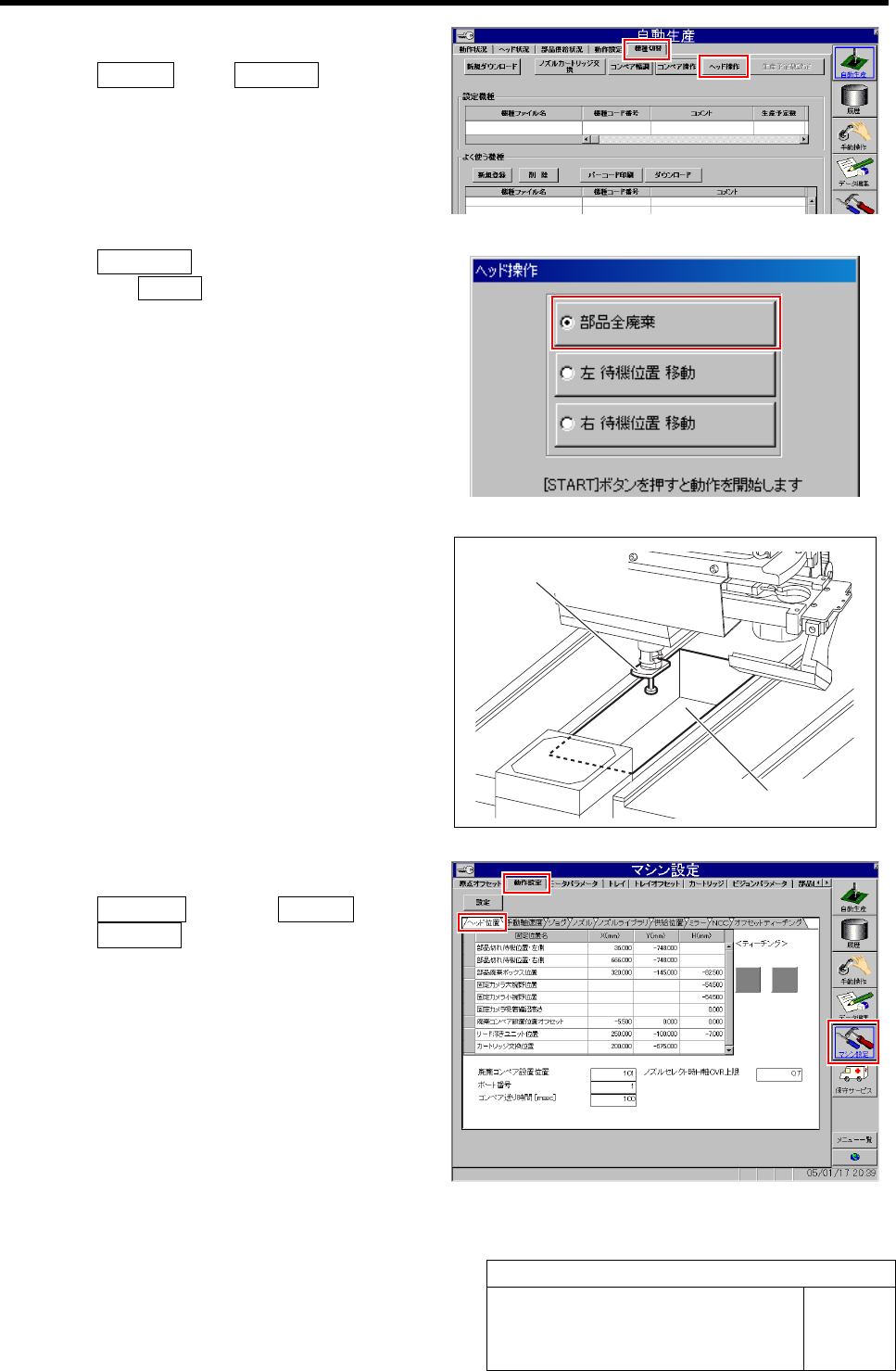

2 ヘッド部をパーツ廃棄位置へ移動させます。
1. 機種切替 タブÎヘッド操作 ボタンの順に
クリックします。
ヘッド操作画面が表示されます。
2. 部品全廃棄 ボタンをクリックし、操作パネ
ルの START ボタンを押します。
ヘッド部が部品廃棄位置へ移動します。
3 目視でノズル部と廃棄ボックスの中心との XY
方向のずれを確認します。
ずれがある場合には、以降の手順にしたがって廃棄
位置を調整します。
4 廃棄位置のズレ量を補正します。
1. マシン設定 メニューÎ動作設定 タブÎ
ヘッド位置 タブの順にクリックします。
冶具ノズル 3
廃棄ボックス
パーツ破棄位置調整
HLF-20319-01
パーツ破棄位置調整
SHEET
3/4

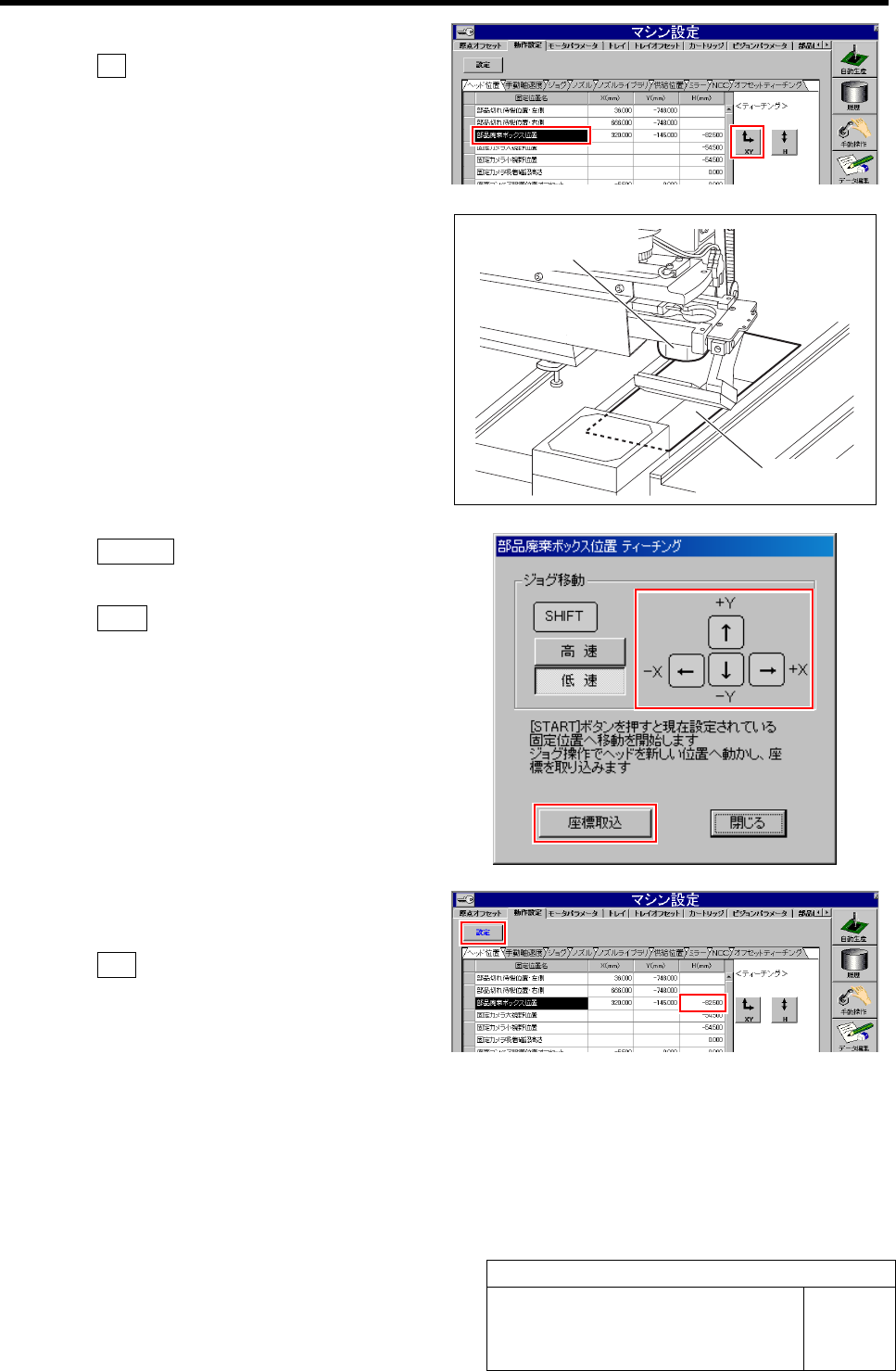

2. 「部品廃棄ボックス位置」の項目を選択し、
XY ボタンをクリックします。
部品廃棄ボックス位置ティーチング画面が表示
されます。
3. 基板カメラが廃棄ボックスの中央上になるよ
うに、カーソルキーを押してヘッド部をジョグ
移動させます。
4. 座標取込 ボタンをクリックします。
パーツ廃棄位置の XY 座標が取り込まれます。
5. 閉じる ボタンをクリックし、部品廃棄ボック
ス位置ティーチング画面を閉じます。
6. 部品廃棄位置高さが「-82.5」になっている
ことを確認します。
7. 設定 ボタンをクリックします。
補正した値が設定されます。
基板カメラ
廃棄ボックス
パーツ破棄位置調整
HLF-20319-01
パーツ破棄位置調整
SHEET
4/4

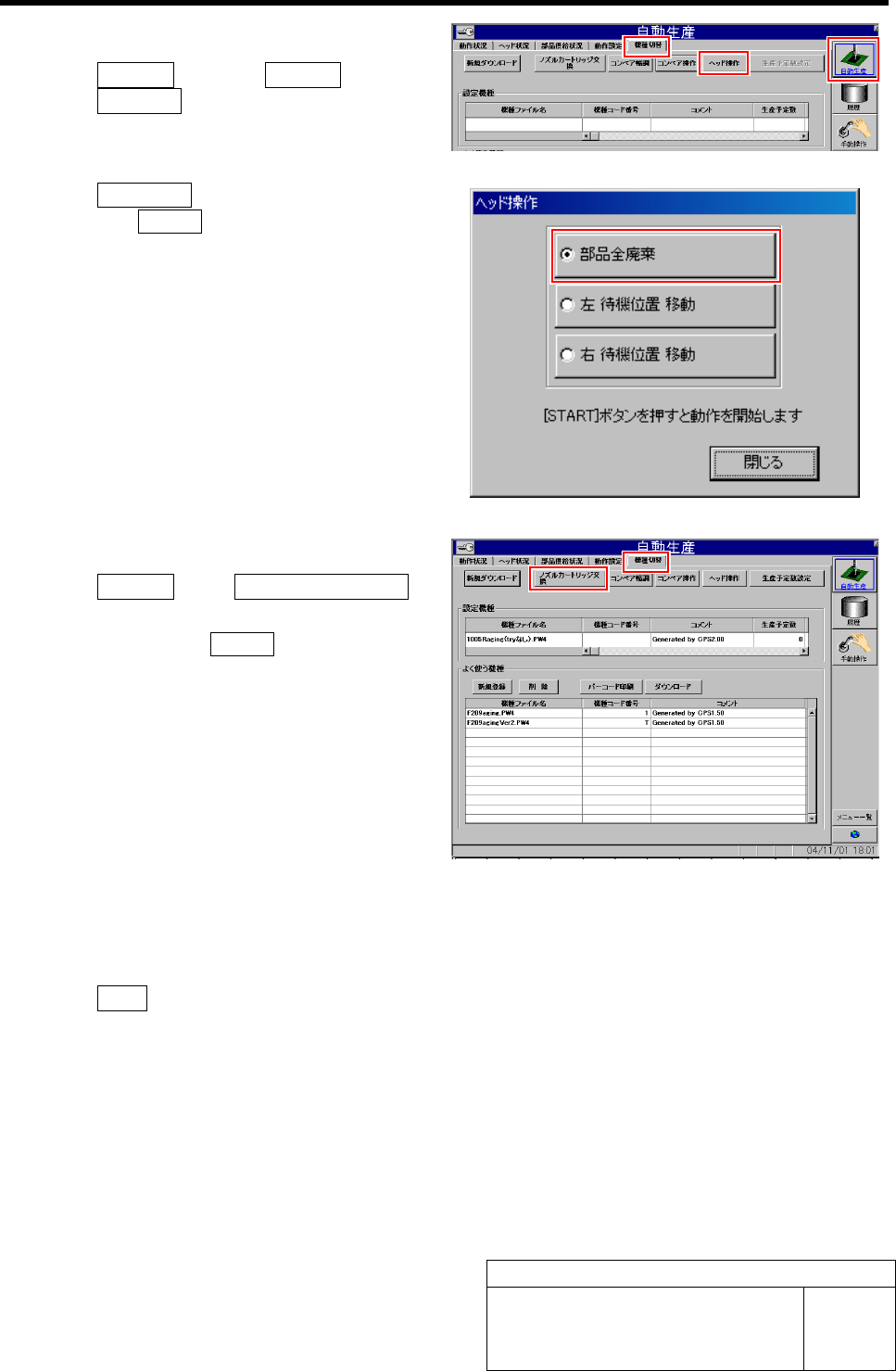

5 調整後のパーツ廃棄位置を確認します。
1. 自動生産 メニューÎ機種切替 タブÎ
ヘッド操作 ボタンの順にクリックします。
ヘッド操作画面が表示されます。
2. 部品全廃棄 ボタンをクリックし、操作パネ
ルの START ボタンを押します。
ヘッド部が部品廃棄位置へ移動します。
3. ノズル部と廃棄ボックスの中心との XY 方向
のずれが無いことを確認します。
6 冶具ノズル 3 を取り外します。
1. 機種切替 タブÎノズルカートリッジ交換
ボタンの順にクリックします。
2. 操作パネルの START ボタンを押します。
ヘッド部がノズルカートリッジの交換位置に移動
します。
3. ノズルカートリッジの両側のボタンを押しながら、ノズルカートリッジを引き抜きます。
4. ノズルカートリッジ No.1 取り付けられている、冶具ノズル 3 を取り外します。
5. ノズルカートリッジを元の位置にセットします。
6. 閉じる ボタンをクリックして、ノズル交換完了のメッセージ画面を閉じます。
