冶具リスト JGF-20101-01 冶具リスト SHEET 7/9 No. 冶具名称 ／図番 外観図 数量 用途 備考 32 トルクドライバー（ N50L TDK ） 1 調整範囲 100 ～ 500 cN·m ビット付属 33 トルクドライバー（ PTD60CN ） 1 調整範囲 10 ～ 60 cN·m ビット付属 34 カット L レンチ 1 C ヘッドユニット交換 35 シックネスゲージ 1 キャリブレーション 36 シャッタ…
冶具リスト
JGF-20101-01
冶具リスト
SHEET
6/9

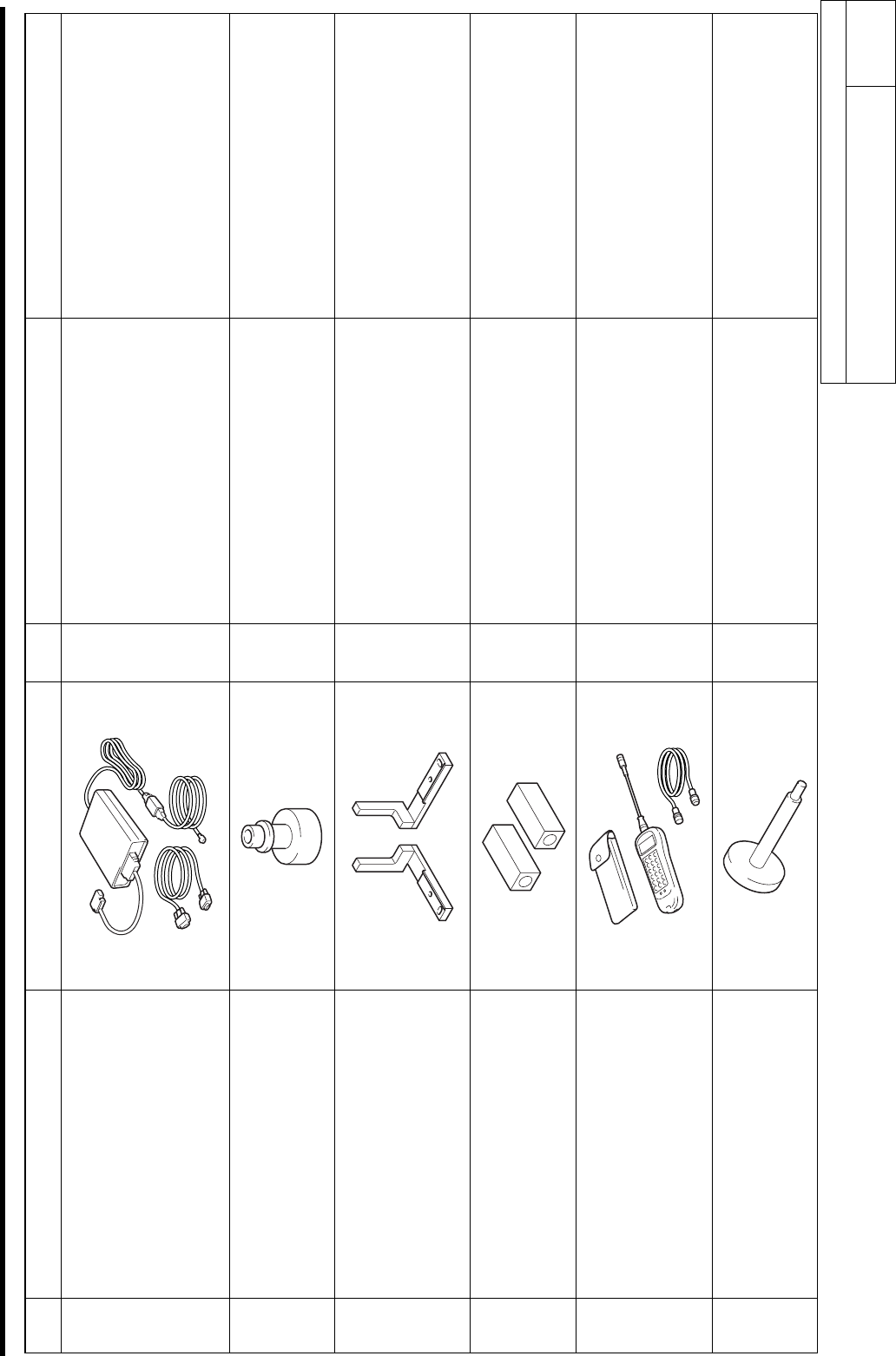

No. 冶具名称／図番 外観図 数量 用途 備考
26 サーボ調整冶具一式
1 サーボ調整 ボックス
リバースランケーブル
232C ケーブル
27 交換台車ローラ高さ調整冶具
4-721-587-01
1 交換台車上昇シリンダ調整
28 交換台車位置出し冶具 R、L
1 テーブル取り付け位置調整 L： 4-721-301-01
R： 4-721-301-11
29 交換台車調整用ブロック
4-721-586-01
2 テーブル傾き測定
30 テンションメータ
1-520-534-11
1 各軸、ベルトテンション測定 U-505
31 スプラインナット取り外し冶具
1 C ヘッドスプラインナット取り外し
冶具リスト
JGF-20101-01
冶具リスト
SHEET
7/9

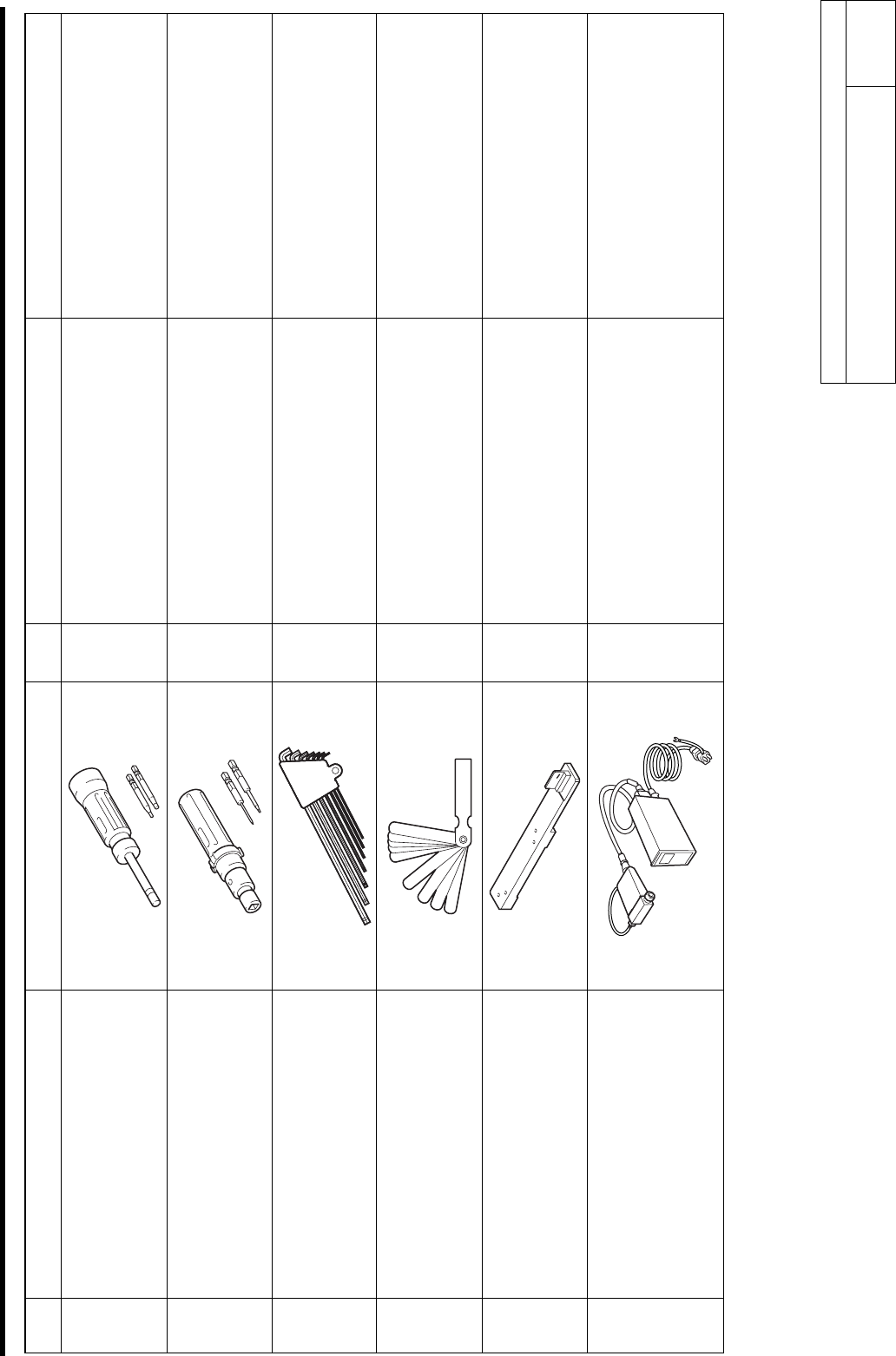

No. 冶具名称／図番 外観図 数量 用途 備考
32 トルクドライバー（N50LTDK）
1 調整範囲 100～500 cN·m ビット付属
33 トルクドライバー（PTD60CN）
1 調整範囲 10～60 cN·m ビット付属
34 カット L レンチ
1 C ヘッドユニット交換
35 シックネスゲージ
1 キャリブレーション
36 シャッター浮き調整冶具
レーザータイプ（OPTION）
A-8417-189-A
1 シャッター浮きセンサレーザータイプ調整
37 流量計（一式）
A-8417-279-A
1 装着ブロー流量測定 表示部、計測部、電源ケーブル、チューブ
冶具リスト
JGF-20101-01
冶具リスト
SHEET
8/9

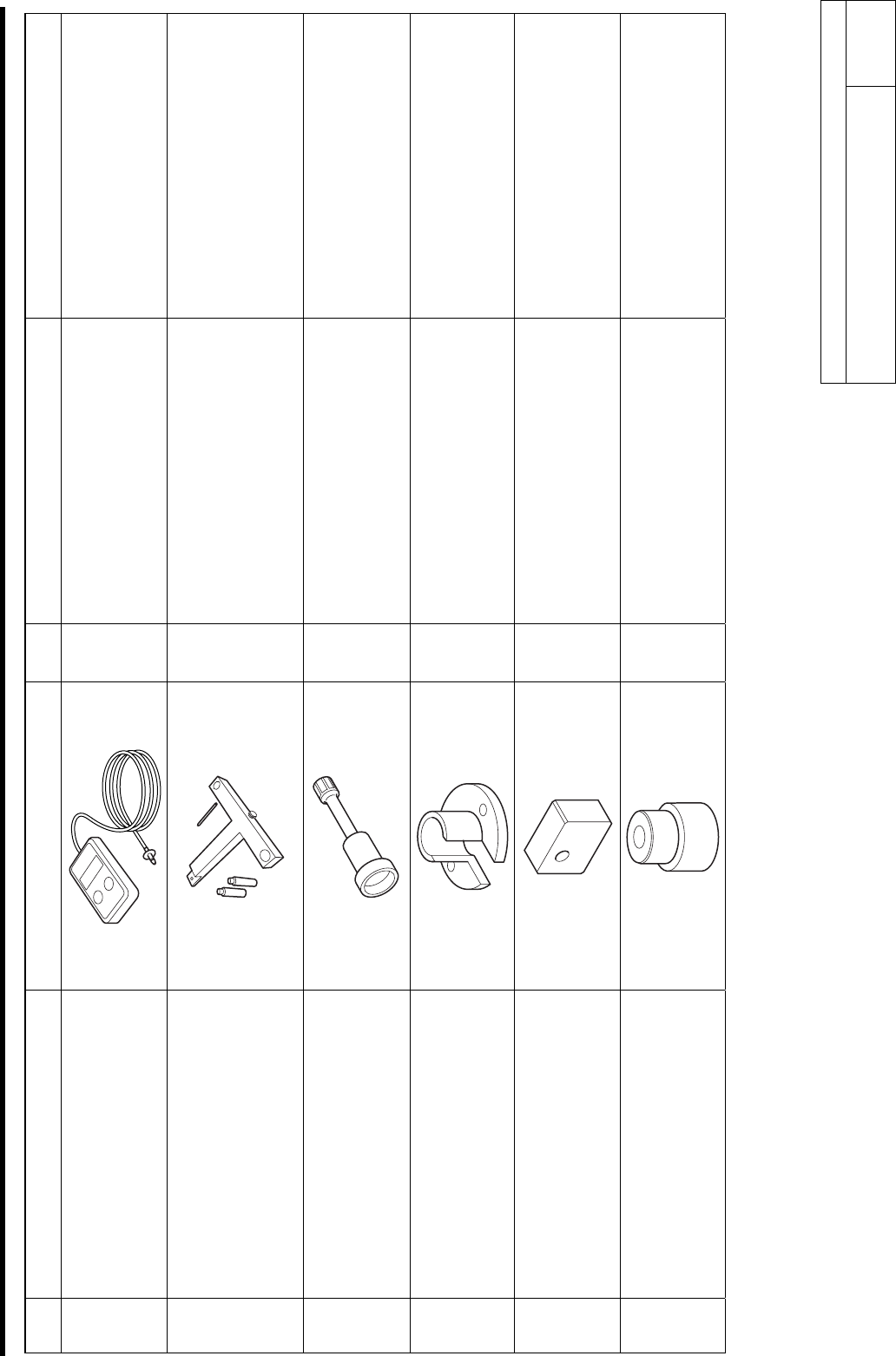

No. 冶具名称／図番 外観図 数量 用途 備考
38 圧力計
1-520-535-12
1 バキューム測定
39 部品廃棄コンベア冶具（OPTION）
A-8417-472-A
↑F130 には上記赤色部分がありまし
た。F209 にも必要でしょうか？
1 部品廃棄コンベアセットアップ ピンゲージ： 4-722-336-01
シャフト： 4-722-335-01
40 U ナットレンチ
2-515-522-01
No.40～44 まで F130 と同じものを追加
しています。必要でしょうか？
1 フィード U ナットの締め付け
41 Y ベアリング抜き冶具
2-186-544-01
1 Y 軸ボールネジベアリング取り外し
42 Y 軸ベアリング固定冶具
2-186-546-01
1 Y 軸ベアリング固定用
43 Y 軸ベアリングサポート冶具
2-186-545-01
1 Y 軸ボールネジベアリング取り付け
