X 軸 Z 相合わせ HLF-20401-01 X 軸 Z 相合わせ SHEET 3/3 8 非常停止スイッチを矢印方向に回し、非 常停止状態を解除します。 9 操作パネルの ORG ボタ ンを押し、原点復帰を行います。 10 Z 相設 定位置を確認します。 1. 架台端面と LM ガイド面と の距離をスケールで測定します。 測定値を A とします。 2. ORG センサ のドグ検出位置をスケールで測定します。測定値を B とします。 …
X 軸 Z 相合わせ
HLF-20401-01
X 軸 Z 相合わせ
SHEET
2/3
5 ORG センサのドグ検出位置を測定します。
1. 装置左側面の架台端面と LM ガイド面との
距離をスケールで測定します。
測定値を B とします。（例：130.5 mm）
2回の測定結果により、ORG センサのドグ検出
位置から現状の Z 相位置までの移動量が求まり
ます。
現状の移動量を C とします。
例：A(122.5 mm)－B(130.5 mm)＝C(-8 mm)
6 現状の移動量と Z 相設定移動量「5 mm」との差を求めます。この差を D とします。
例：現状の移動量(-8 mm)＋Z 相設定移動量(5 mm)＝D(-3 mm)
この例では、設定移動量「5 mm」に対し、現状の移動量が-8 mm と大きいため、3 mm ほど移動量を小さくする調整が
必要となります。
7 Z 相設定位置の調整を行います。
モータとボールネジの位置関係を調整することで、Z 相設定位置の調整を行います。
1. カップリングのビスを緩めるための作業スペ
ースを確保するために、ヘッド部を X 軸中
央へ移動させます。

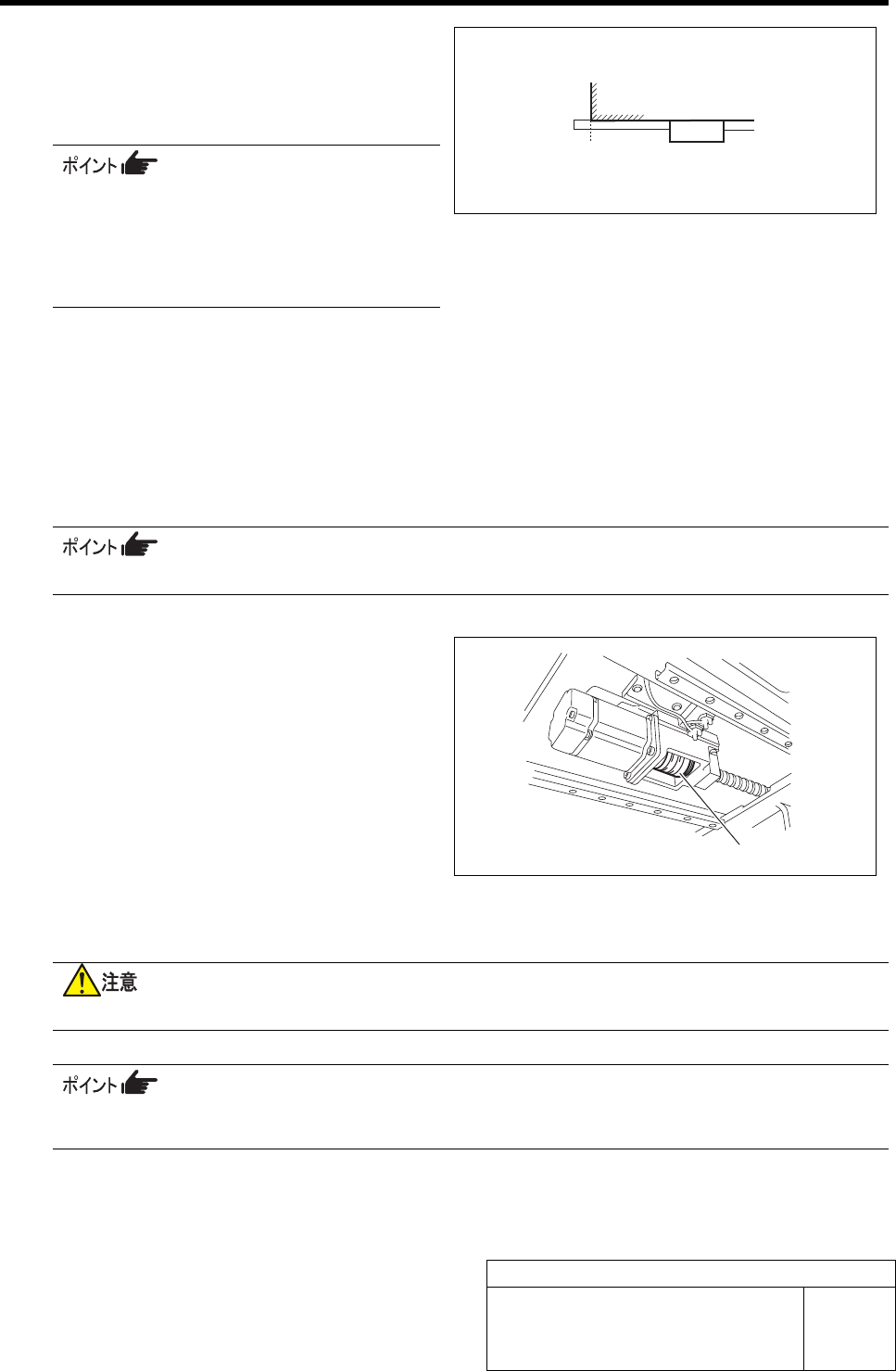

2. カップリングのボールネジ側のビス M5 を緩
めます。
3. 架台端面と LM ガイド面との距離をスケー
ルで測定します。（例：235 mm）
この測定値を E とします。
E(235 mm)－D(-3 mm)＝目標寸法（238 mm）
4. 手順 6 で求めた設定移動量との差（D）の寸法だけ X 軸を移動させます。
例：架台端面と LM ガイド面との距離が、238 mm になるように X 軸を調整します。
X 軸を移動させるときは、カップリングが動かないようにしてください。
現状の移動量と Z 相設定移動量の差が、プラスの場合は CCW センサ側（左方向）へ、マイナスの場合は
CW センサ側（右方向）へ X 軸を動かします。
5. カップリングのボールネジ側のビス M5 をトルクドライバーで締め付けます。
締め付けトルク：7 N･m
B (130.5)
LM
カップリング
X 軸 Z 相合わせ
HLF-20401-01
X 軸 Z 相合わせ
SHEET
3/3
8 非常停止スイッチを矢印方向に回し、非常停止状態を解除します。
9 操作パネルの ORG ボタンを押し、原点復帰を行います。
10 Z 相設定位置を確認します。
1. 架台端面と LM ガイド面との距離をスケールで測定します。測定値を A とします。
2. ORG センサのドグ検出位置をスケールで測定します。測定値を B とします。
A（Z 相設定位置）＝B－5 mm（Z 相設定移動量）
になっていることを確認します。
許容誤差：±2 mm (目標：±1 mm)
Y 軸 Z 相合わせ
HLF-20402-01
Y 軸 Z 相合わせ
SHEET
1/3
Y 軸 Z 相合わせ
ここでは原点復帰を行った際に、ORG センサがドグを検出し
てから Y- CCW センサ側（前側）へ 5 ±2 mm 移動した位置（Z
相設定位置）でモータが停止するように Z 相を位置調整する
手順について説明します。
［作業手順］
1 操作パネルの ORG ボタンを押します。
原点復帰が行われます。
2 現状の Z 相位置にダイヤルゲージをセットし
ます。
1. ダイヤルゲージを Y 軸可動部端面にセット
します。
測定範囲が 7mm 以上のダイヤルゲージを使用
してください。
2. ダイヤルゲージの目盛りを“0”に合わせ
ます。
3 非常停止スイッチを押します。
サーボが OFF されます。

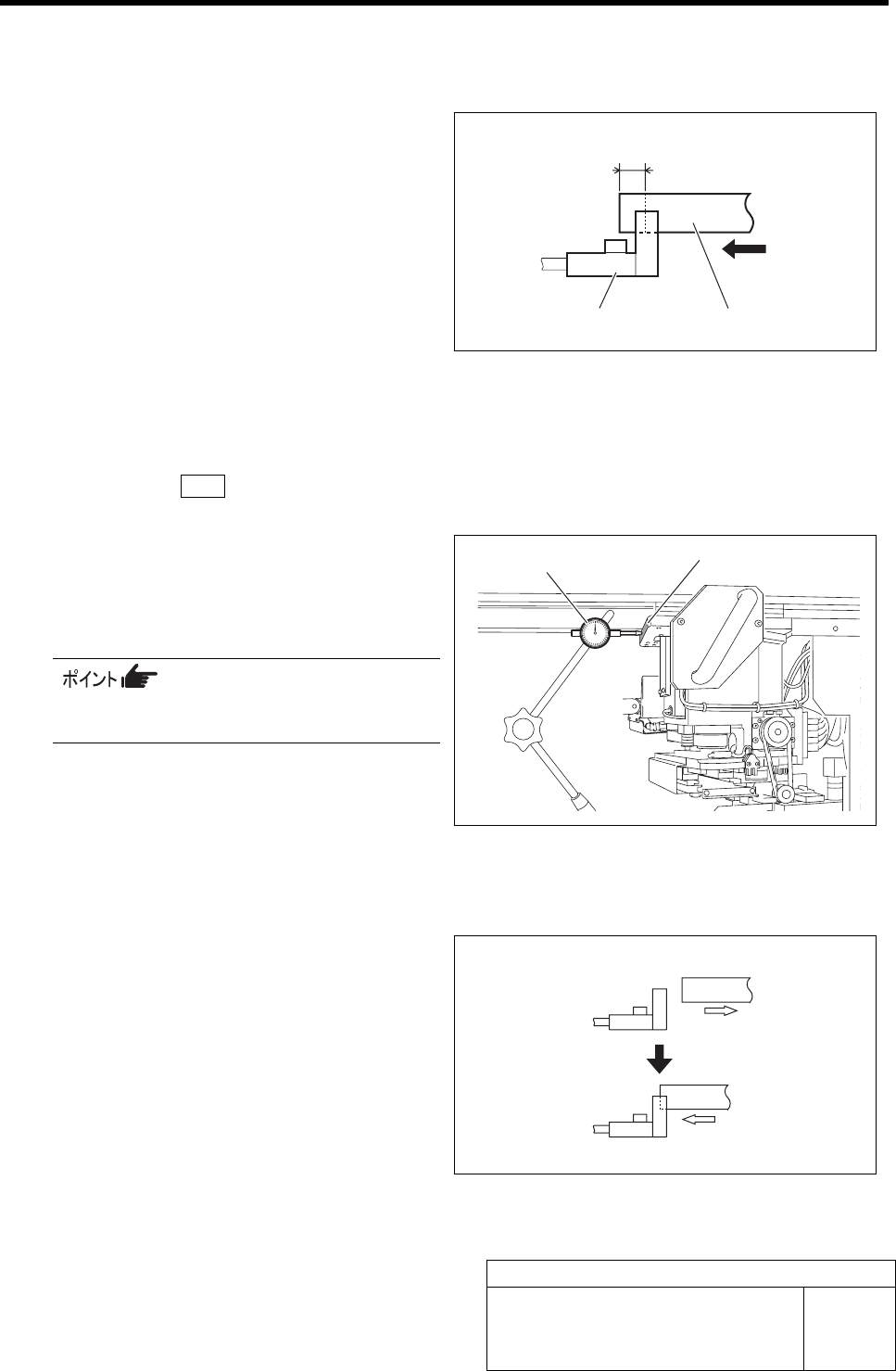

4 ORG センサの LED が消灯から点灯に変わる
境界位置で Y 軸を止めます。
1. ORG センサからドグが離れる位置まで Y 軸
ボールネジを手で回して、Y 軸を前方に移
動させます。
2. Y 軸を後方に少しずつ動かし、ORG センサ
の LED が消灯から点灯に変わる境界位置
で停止させます。
ORG センサ ドグ
5 mm
消灯
点灯
Y 軸可動部端面
ダイヤルゲージ
