F 軸ローラ戻りセンサ位置調整
HLF-20408-01
F 軸ローラ戻りセンサ位置調整
SHEET
1/2
F 軸ローラ戻りセンサ位置調整
［必要な冶具］
• フィード調整冶具
• パーツフィード高さ冶具
• F 軸戻りブロック（20.6 mm, 20.1 mm）
［作業手順］
1 フィード調整冶具をカセットテーブルの 20 番の
位置にセットします。
フィード調整冶具とカセットテーブルの間に隙間
がないこと。
2 フィード調整冶具上に、パーツフィード高さ冶具
と F 軸戻りブロックを乗せます。
3 フィードローラ中央に F 軸戻りブロックの低い方
（20.1 mm）の端面が合うように、位置を合わせ
ます。
カセットフィードレバーはローラの中央でフィード
されますが、ローラは右上がりの傾向があるた
め、冶具の端面とローラの中央で合わせます。

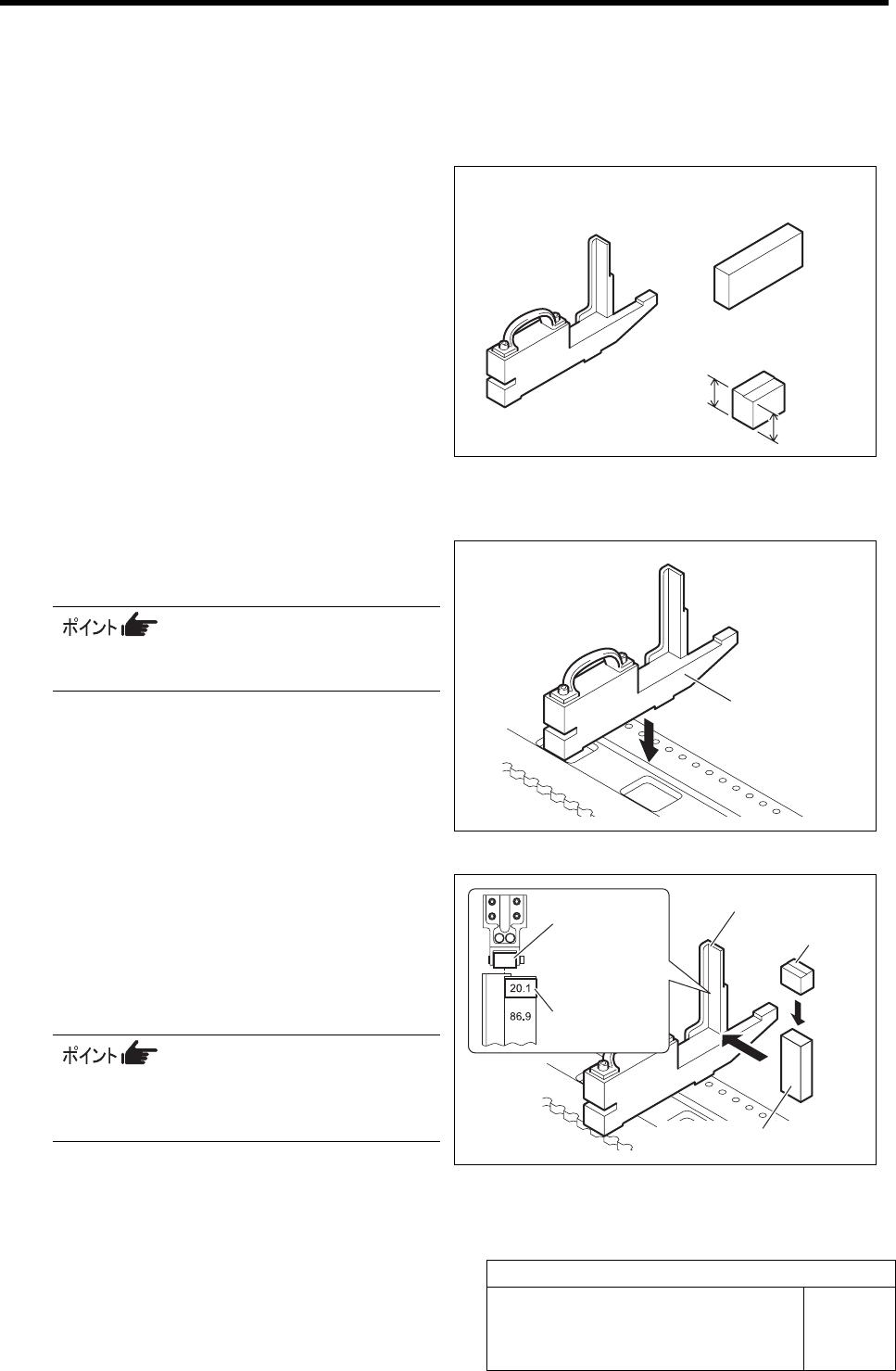

フィード調整冶具 パーツフィード高さ冶具
F 軸戻りブロック
フィード調整冶具
フィード調整冶具
パーツフィード高さ冶具
フィードローラ
F 軸戻りブロック
F 軸戻りブロック
20.6 mm
20.1 mm
F 軸ローラ戻りセンサ位置調整
HLF-20408-01
F 軸ローラ戻りセンサ位置調整
SHEET
2/2
4 フィード部のキャップスクリュー（2-M2）を緩め、
PH-FFB センサを下端まで下げます。
5 フィードローラ最下点での PH-FFB センサの位
置調整を行います。
1. 従属プーリーを時計回りに回して、フィード
ローラを下げます。
2. フィードローラが F 軸戻りブロック（20.1
mm）に接触した状態を保持します。
3. PH-FFB センサを上方へ移動させ LED が
消灯から点灯に切り替わる境界の位置で、
キャップスクリュー（2-M2）を締め付け
PH-FFB センサを固定します。
6 フィードローラを F 軸戻りブロックの高い方
（20.6 mm）の位置に合わせて、PH-FFB セン
サの LED が消灯することを確認します。
F軸戻りブロックの高い方（20.6 mm）の位置で
LED が消灯、低い方（20.1 mm）の位置で
LED が点灯することを確認します。
7 カセットテーブルの 1 番、および 40 番の位置に冶具を付け替えて、F 軸戻りブロックの高い方（20.6 mm）
の位置で LED が消灯、低い方（20.1 mm）の位置で LED が点灯することを確認します。
キャップスクリュー
PH-FFB センサ
従属プーリー
F 軸戻りブロック
フィードローラ
F 軸戻りブロック
フィードローラ
F 軸フィードローラ原点センサドグ調整
HLF-20409-01
F 軸フィードローラ原点センサドグ調整
SHEET
1/3
F 軸フィードローラ原点センサドグ調整
［必要な冶具］
• フィード調整冶具
• パーツフィード高さ冶具
• F 軸戻りブロック（22.6 mm, 22.0 mm）
• シックネスゲージ（t=0.5 mm）
［作業手順］
1 フィード調整冶具をカセットテーブルの 20 番の
位置にセットします。
フィード調整冶具とカセットテーブルの間に隙間
がないこと。
2 フィード調整冶具上に、パーツフィード高さ冶具
と F 軸戻りブロックを乗せます。
3 フィードローラ中央に F 軸戻りブロックの高い方
（22.6 mm）の端面が合うように、位置を合わせ
ます。
カセットフィードレバーはローラの中央でフィード
されますが、ローラは右上がりの傾向があるた
め、冶具の端面とローラの中央で高さを合わせ
ます。
フィード調整冶具
パーツフィード高さ冶具
F 軸戻りブロック
22.6 mm
22.0 mm
フィード調整冶具
フィード調整冶具
パーツフィード高さ冶具
フィードローラ
F 軸戻りブロック
F 軸戻りブロック
シックネスゲージ
