4 Arbeiten mit den OSC-Funktionen
4.1 Mit R16-2 eingeführte Funktionen
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019 19

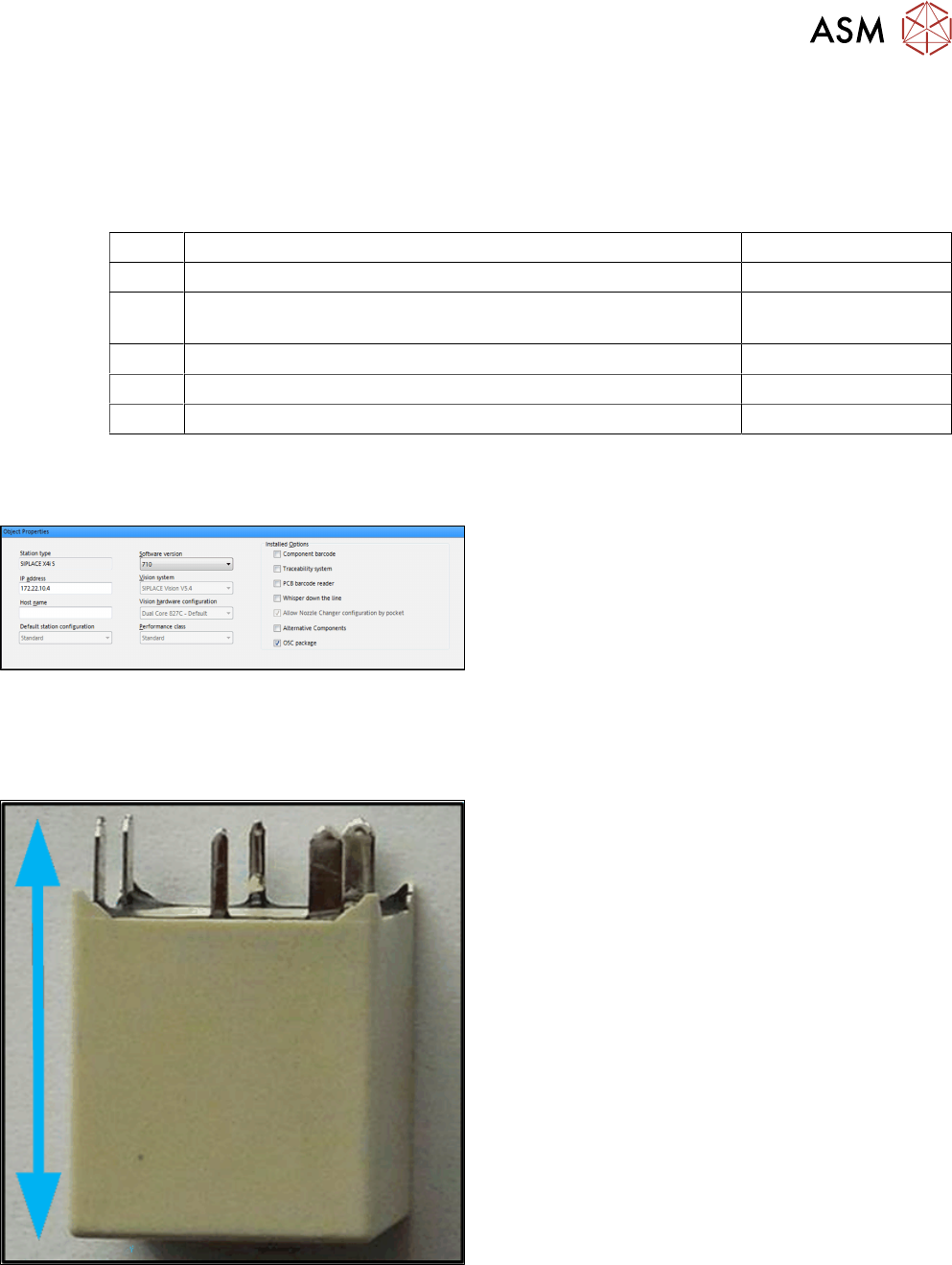

4.1.2.1 Arbeitsschritte
In der folgenden Übersicht sind die einzelnen Arbeitsschritte aufgelistet, die in der angegebenen
Reihenfolge ausgeführt werden sollten, um die Stereo-Messung bei der Bestückung von THT-Bau-
elementen auszuführen.
Stereo-Messung durchführen
Schritt Aktion SIPLACE-Program
1) OSC-Paket aktivieren SIPLACE Pro
2) Bauelementhöhe einstellen (Gesamthöhe und Schleichweg) –
Fokushöhe beachten
SIPLACE Pro
3) Beim Einsatz eines Pipettengreifers die Pipettenhöhe einstellen SIPLACE Pro
4) Stereo-Messung für THT-Stifte aktivieren SIPLACE Vision
5) In der Stereo-Höhenansicht gegebenenfalls Verfahrweg ändern SIPLACE Vision
4.1.2.2 Anwendungsbeispiel
Schritt 1: SIPLACE Pro
► Aktivieren Sie im Stations-Editor unter Placement
Station die Option OSC Package unter Installed
options.
(DE: Bestückstation – Installierte Optionen –
OSC-Paket).
In SIPLACE Pro muss die Bauelementhöhe so eingestellt werden, dass die THT-Stiftspitzen in der
Fokusebene der Kamera liegen. In der Fokusebene werden die THT-Stiftspitzen am schärfsten
abgebildet und die Messung ist am genauesten. Hierzu sind folgende Einstellungen erforderlich:
Schritt 2: Gesamthöhe einstellen – SIPLACE Pro
Gesamthöhe des Bauelements einstellen (von den
Stiftspitzen bis zum Bauelementboden).
► Stellen Sie im Gehäuseform-Editor unter Compo-
nent Shape – Form – Overall height (with pins)
die Gesamthöhe des Bauelements ein.
(DE: Gehäuseform – Form – Gesamthöhe (mit
Beinchen)).
4 Arbeiten mit den OSC-Funktionen
4.1 Mit R16-2 eingeführte Funktionen
20 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019

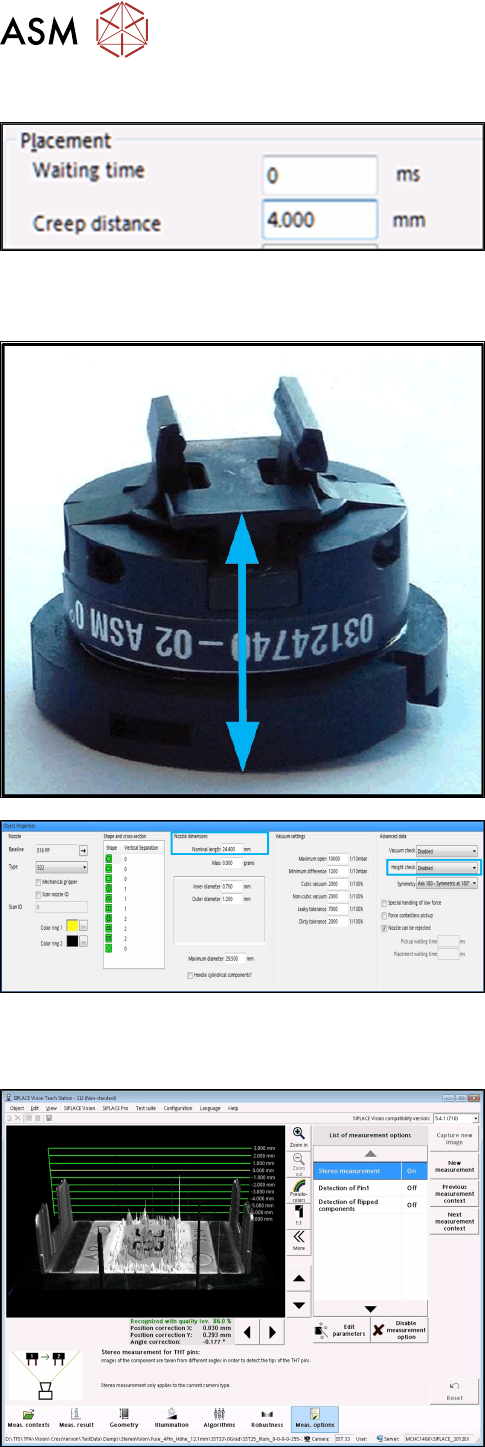

Schritt 2: Schleichweg einstellen – SIPLACE Pro
Schleichweg = THT-Stifthöhe einstellen
► Stellen Sie in SIPLACE Pro Desk den Schleich-
weg = THT-Stifthöhe unter Handling – Placement
– Creep Distance ein.
(DE: Bearbeitung – Bestückung – Schleichweg.
Wenn Sie einen Pipettengreifer verwenden, muss zusätzlich die Pipettenhöhe eingestellt werden.
Schritt 3: SIPLACE Pro
Parameter für den Pipettengreifer einstellen
► Deaktivieren Sie im Pipetten-Editor den Höhen-
Referenzlauf Height check unter Custom Nozzle
– Advanced Data.
(DE: Höhenprüfung unter Benutzerdefinierte
Pipette – Erweiterte Daten).
► Setzen Sie die Nominal length vom Pipettenbo-
den zum Bauelement-Berührungspunkt unter
Nozzle dimensions.
(DE: Nennlänge unter Pipettenabmessungen).
Schritt 4: SIPLACE Vision
► Aktivieren Sie die Option Stereo Measurement im
Component shape wizard in den Meas. options.
(DE: Stereo-Messung im Gehäuseform-Assisten-
ten – Messoptionen).
4 Arbeiten mit den OSC-Funktionen
4.1 Mit R16-2 eingeführte Funktionen
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019 21

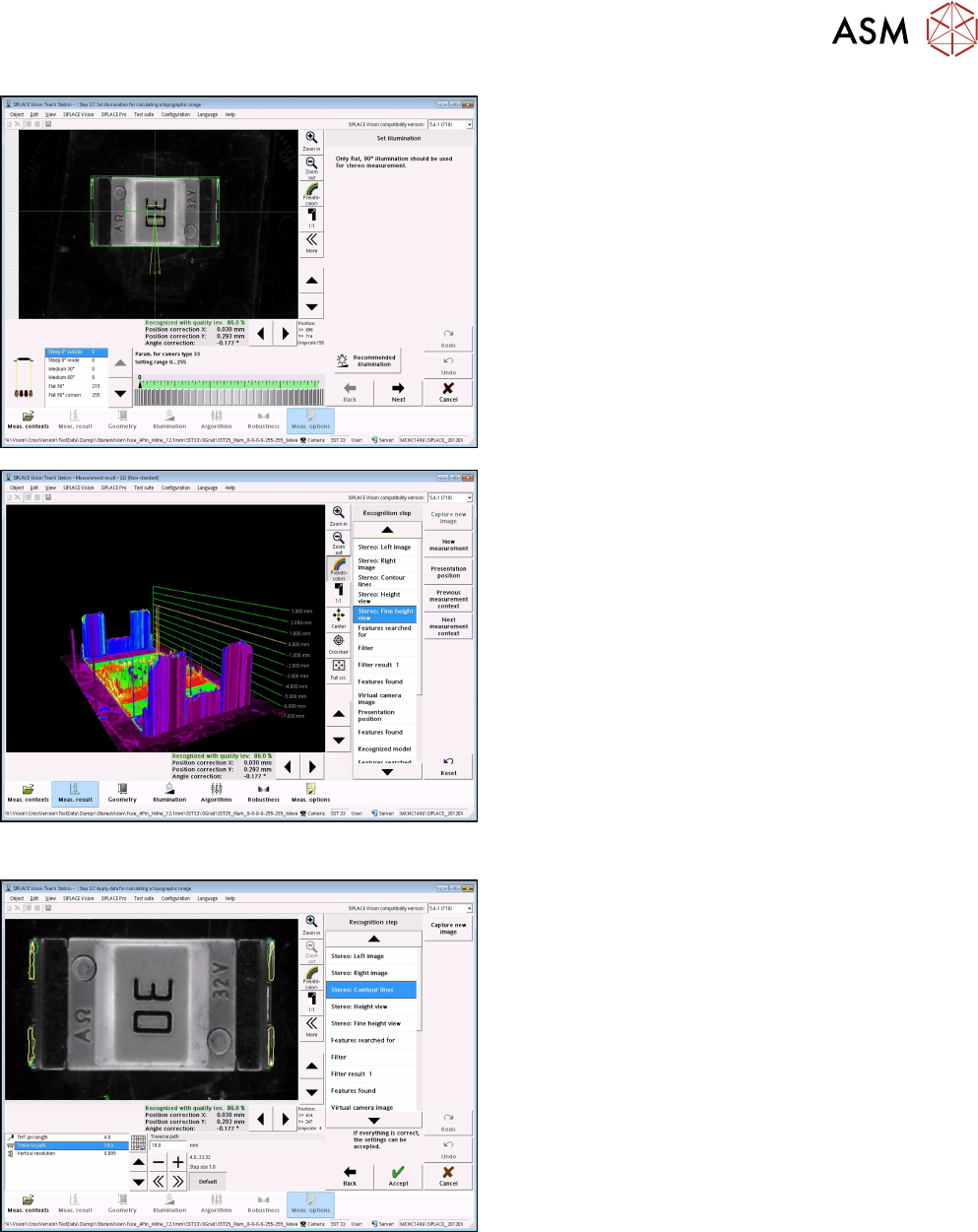

► Mit der Option Set illumination können Sie die
Beleuchtungseinstellung überprüfen.
(DE: Beleuchtung einstellen).
Im Normalfall sollten die voreingestellten Werte
nicht geändert werden!
► Unter Stereo: Fine Height View können Sie das
Ergebnis der Stereomessung überprüfen.
(DE: Stereo-Höhen-Feinansicht).Prüfen Sie, dass
die THT-Stiftspitzen in der
Fokusebene liegen (gelbe Höhenlinie).Dies ist
der Fall, wenn die Bauelementhöhe
(Gesamthöhe) und Pipettenhöhe korrekt angege-
ben wurden.
Schritt 5: SIPLACE Vision
► Ändern Sie bei Bedarf den Verfahrweg, um die
Höhenauflösung anzupassen.
► Unter Stereo: Contour lines werden die gemesse-
nen Höhenlinien in den 2D-Bildern angezeigt.
(DE: Stereo Höhenlinien).
Damit können Sie kontrollieren, dass genau die
THT-Stiftspitzen im Fokus erkannt wurden.
