4 Arbeiten mit den OSC-Funktionen
4.2 Neue Funktionen und Änderungen mit R18-2
32 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019
4.1.6 Erhöhte Aufsetzkraft für Bestückkopf Twin VHF
Eine erhöhte Aufsetzkraft bis 100 N für Bestückkopf Twin VHF wird unterstützt.
Einschränkungen
●
Die erhöhte Aufsetzkraft bis 100 N ist nur für Bestückkopf Twin VHF, Artikelnummer
[03096701-03] möglich. Bestückungen mit einer höheren Kraft als 70 N werden nicht auf
Stationen mit Software-Versionen < 710 und Bestückköpfen Twin VHF mit einem Funktions-
stand < [-03] unterstützt. Solche Bestückungen werden von SIPLACE Pro auf Stationen mit
Stationssoftware-Version ≥ 710 erzwungen.
4.2 Neue Funktionen und Änderungen mit R18-2
In diesem Kapitel sind alle Funktionen aufgelistet, die mit R18-2 entweder neu eingeführt oder ak-
tualisiert wurden.
4.2.1 Bestückung von Snap-In-Bauelementen – Verbesserung beim Teachen
Mir R18-2 gab es eine Aktualisierung für die Bestückung von Snap-In-Bauelementen, die mit R16-2
eingeführt wurde (siehe 4.1.1 "Bestückung von Snap-In-Bauelementen" [}13]).
Wenn die nächste Leiterplatte in der Eingabesektion liegt, wird sie in den Bearbeitungsbereich ein-
gefahren, aber erst bestückt, nachdem die Einstellungen für die erste Leiterplatte bestätigt wurden.
Im Falle eines Fehlers können die gespeicherten Daten über die Line Control GUI zurückgesetzt
werden.
Einschränkungen
●
Das verbesserte Teach-Verfahren bei der Bestückung von Snap-In-Bauelementen wird nicht
auf den Bestückautomaten SIPLACE CA4 / CA4 V2 unterstützt.
4.2.2 Stereo-Messung für Gullwings und Muster-Merkmale
Mir R18-2 gab es eine Aktualisierung für die Stereo-Messung Funktion, die mit R16-2 eingeführt
wurde (siehe 4.1.2 "Stereo-Messung für THT-Stifte" [}18]).
Ab R18-2 wird die Stereo-Messung auch für die Beinchengruppentypen Gullwing und Pattern-
Merkmal unterstützt. Für die Messung wird das gleiche Verfahren wie bei der Stereomessung von
THT-Stiften verwendet.
HINWEIS
Höhenmessbereich beachten
Da Gullwings oft nicht in derselben Ebene wie die THT-Stiftspitzen sind, muss der Höhen-
messbereich beachtet werden:
SST25: +1.94 mm bis -3.9 mm um die Kalibrierebene ("+" ist in Richtung der Kamera !)
SST33: +3.6 mm bis -7.2 mm um die Kalibrierebene
► Folgen Sie den Arbeitsschritten, die in Abschnitt 4.1.2 "Stereo-Messung für THT-Stifte" [}18]
beschrieben sind.
► Siehe auch Abschnitt 4.1.3 "Kundenspezifische Muster-Merkmale" [}22].
4 Arbeiten mit den OSC-Funktionen
4.2 Neue Funktionen und Änderungen mit R18-2
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019 33
4.2.3 Stereo-Messung – Messparameter 4-facher Bildeinzug
Mir R18-2 gab es eine Aktualisierung für die Stereo-Messung Funktion, die mit R16-2 eingeführt
wurde (siehe Stereo-Messung für THT-Stifte (ab R16-2)).
Ab R18-2 kann der Messparameter 4-facher Bildeinzug bei der Stereo-Messung verwendet wer-
den. An jeder Position werden dann vier Bilder aufgenommen, die jeweils in X- und Y-Richtung um
einen halben Pixel zu einander versetzt sind. Dadurch können Merkmale erkannt werden, die klei-
ner sind als die spezifizierte Minimalgröße. Der Höhenmessbereich wird beim 4-fachen Bildeinzug
halbiert: bei der SST 33 wird nur der Höhenbereich von 1,8 mm bis -3,6 mm gemessen.

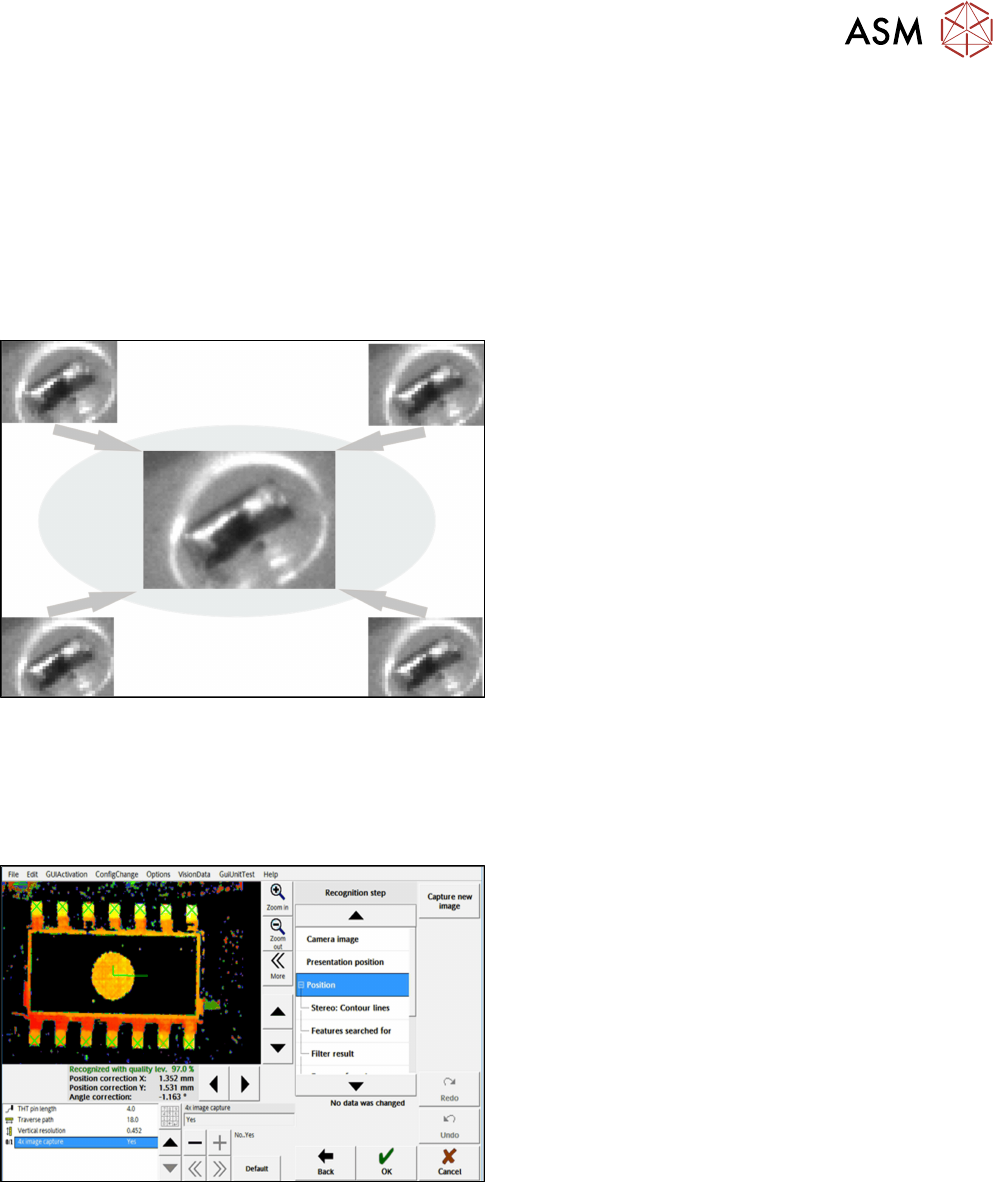

Beispiel
4-facher Bildeinzug
Außerdem kann der Verfahrweg verkürzt werden, um Beleuchtungsunterschiede bei den Bildern zu
reduzieren. Siehe auch Abschnitt 4.1.2.3 "Tipps und Tricks" [}22].
► Folgen Sie den Arbeitsschritten, die in Abschnitt 4.1.2 "Stereo-Messung für THT-Stifte" [}18]
beschrieben sind, mit folgenden Ausnahmen:
Schritt 4: SIPLACE Vision
► Aktivieren Sie zuerst die Stereomessung wie für
THT-Stifte beschrieben.
► Aktivieren Sie dann unter Position den Parameter
4x image capture.
(DE: Position – 4-facher Bildeinzug).
4 Arbeiten mit den OSC-Funktionen
4.2 Neue Funktionen und Änderungen mit R18-2
34 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019

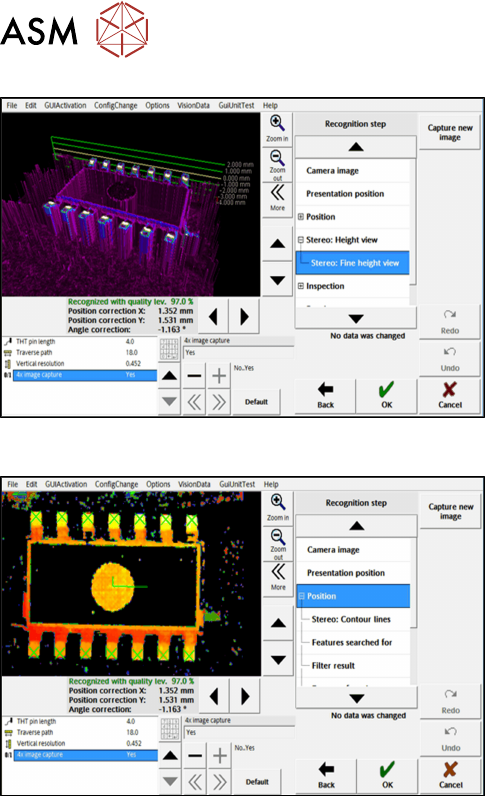

► Prüfen Sie gegebenenfalls das Ergebnis der
Stereo-Messung unter Stereo: Fine Height View
(DE: Stereo-Höhen-Feinansicht).
Schritt 5: SIPLACE Vision
► Prüfen Sie die Positionsauswertung in den Er-
kennungsschritten Position und Inspektion.
► Ändern Sie bei Bedarf den Verfahrweg, bevor Sie
das Ergebnis der Stereomessung bestätigen.
Einschränkungen
●
Für die Option 4-facher Bildeinzug bei der Stereo-Messung ist Stationssoftware ab Version
712.0 erforderlich. Diese Option wird im kompatiblen Modus 711.2© nicht unterstützt.
4.2.4 Bestückung von Bauelementen mit Zentrierstiften –
Pin‑in‑Paste‑Höhenkontrolle
Bei der Bestückung von Bauelementen mit Zentrierstiften muss sichergestellt werden, dass sich
die Zentrierstifte in die entsprechenden Löcher auf der Leiterplatte einpassen. Für die Überprüfung
wird das gleiche Verfahren wie bei der Bestückung von Snap-In-Bauelementen verwendet, aber
mit geringerer Aufsetzkraft.
Einschränkungen
●
Die Bestückung von Bauelementen mit Zentrierstiften (Pin-in-Paste-Höhenkontrolle) wird nicht
auf den Bestückautomaten SIPLACE CA4 / CA4 V2 unterstützt.
