4 Arbeiten mit den OSC-Funktionen
4.1 Mit R16-2 eingeführte Funktionen
24 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019
Schritt3: SIPLACE Vision
► Klicken Sie auf Remove pattern
(DE: Lösche Muster).
► Vergrößern Sie den Bildausschnitt und wählen
Sie die nicht benötigten Punkte im Bild zum Lö-
schen aus.
Schritt 4: SIPLACE Vision
► Richten Sie das Muster-Merkmal für die korrekte
Position in den Geometry data aus.
(DE: Geometrie-Daten).
► Korrigieren Sie gegebenenfalls den Referenz-
punkt des Bauelements.
HINWEIS
Korrekte Einstellungen
Beachten Sie, dass die Bauelementenmitte abhängig von den Einstellungen geändert wird
und somit auch die Bestückposition.
Ein Muster-Merkmal kann in SIPLACE Pro umbenannt oder gelöscht, aber nicht erstellt, bearbeitet
oder kopiert werden. Die Anzahl Beinchen in einer solchen Gruppe ist immer 1.
Schritt 5: SIPLACE Pro
► Wählen Sie im Gehäuseform-Editor das Muster-
Merkmal in der Registerkarte Lead group aus.
(DE: Beinchengruppe).
► Klicken Sie auf das Muster-Merkmal mit der rech-
ten Maustaste.
► Wählen Sie im Kontextmenü Delete Lead Group
oder Rename aus.
(DE: Beinchengruppe löschen oder Umbenen-
nen).
4 Arbeiten mit den OSC-Funktionen
4.1 Mit R16-2 eingeführte Funktionen
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019 25
4.1.3.3 Tipps und Tricks
Es muss genügend Strukturinformation (Anzahl Punkten) vorhanden sein, sonst wird kein Merkmal
geteacht.
► Teachen Sie nur Strukturen, die sich von Bauelement zu Bauelement nicht wesentlich ändern
(kritisch z.B. bei Linsen).
► Teilen Sie sehr große Merkmale, die z.B. das ganze Bauelement umfassen, eventuell besser
auf.
► Führen Sie möglichst keine Beleuchtungsänderung nach dem Teachen durch.
Stellen Sie zuerst die Beleuchtung ein und teachen Sie dann die Merkmale.
► Achten Sie auf korrekte Lage des Bauelementkörpers beim Verschieben des Referenzpunkts.
Grün eingezeichnete Körper sollten so gut wie möglich mit dem Kamerabild übereinstimmen,
sonst hat die gemessene Position des Bauelements stets einen Offset.
► Bei hoher Abwurfrate nach dem Teachen des Musters:
Erhöhen Sie eventuell den Parameter Distance between a pair of points (DE: Punktabstand
eines Punktpaars).
4 Arbeiten mit den OSC-Funktionen
4.1 Mit R16-2 eingeführte Funktionen
26 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019
4.1.4 Spezielle Positionsauswertung
Bei OSC-Bauelementen ist es oft schwierig, die X-/Y-Position des Bauelements zu finden und die
Drehung zu bestimmen, wenn dasselbe Merkmal dafür verwendet wird. Deswegen ist eine neue
Funktion eingeführt worden, mit der verschiedene Merkmale verwendet werden können zur Be-
stimmung der X-/Y-Ausrichtung und der Drehausrichtung.

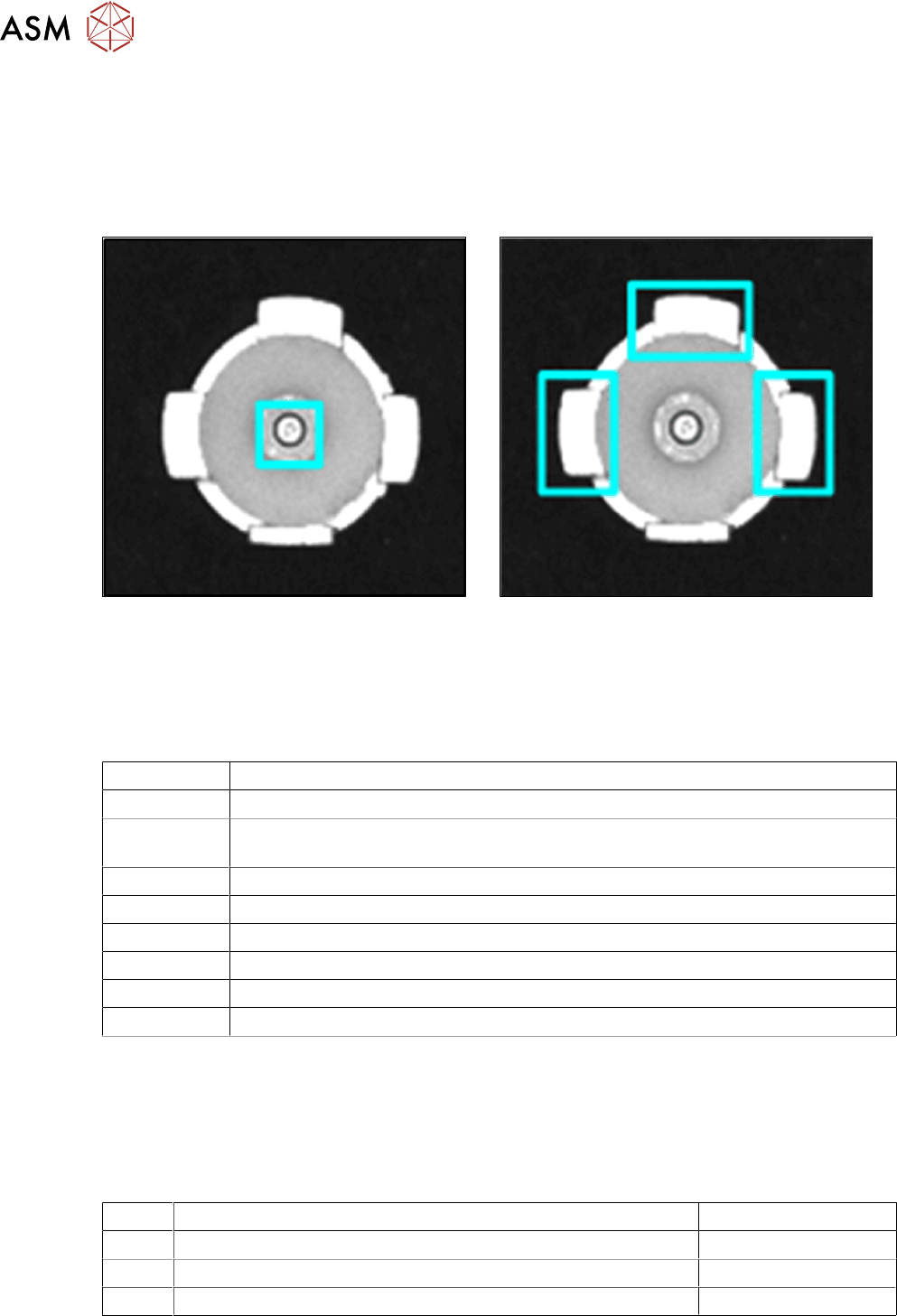

Beispiel
Stift verwenden, um die X-/Y-Ausrichtung des
Bauelements zu bestimmen
3 Beinchen verwenden, um den Winkel für die
Drehausrichtung des Bauelements zu bestim-
men
Das neue Attribut Positionsauswertung wird als Parameter der jeweiligen Merkmalgruppe auf der
GUI angezeigt und ist nur in SIPLACE Vision sichtbar.
Folgende Einstellungen stehen für die spezielle Positionsauswertung zur Verfügung:
Einstellung Auswertung
Standard Standardwert, normale Auswertung (X, Y, Winkel)
Keine Gruppe wird nicht verwendet, um die Bauelementposition zu bestimmen (aber für
Inspektion)
Winkel Gruppe wird nur verwendet, um den Winkel zu bestimmen
X und Y Gruppe wird nur für X und Y verwendet, nicht für den Winkel
X Gruppe wird nur für X verwendet, nicht für Y und Winkel
Y Gruppe wird nur für Y verwendet, nicht für X und Winkel
X und Winkel Gruppe wird nur für X und Winkel verwendet, nicht für Y
Y und Winkel Gruppe wird nur für Y und Winkel verwendet, nicht für X
Die X- und Y-Koordinaten beziehen sich immer auf das Bauelement-Koordinatensystem.
4.1.4.1 Arbeitsschritte
In der folgenden Übersicht sind die einzelnen Arbeitsschritte aufgelistet, die in der angegebenen
Reihenfolge ausgeführt werden sollten, um die spezielle Positionsauswertung auszuführen.
Positionsauswertung durchführen
Schritt Aktion SIPLACE-Program
1) OSC-Paket aktivieren SIPLACE Pro
2) Ausrichtung für die erste Gruppe festlegen (Standard) SIPLACE Vision
3) Ausrichtung für die zweite Gruppe festlegen (Keine) SIPLACE Vision
