4 Arbeiten mit den OSC-Funktionen
4.1 Mit R16-2 eingeführte Funktionen
30 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019
Schritt 4: Stationssoftware
Die Ausführungsschritte werden zusammen mit dem Referenz-Vision-Bild und dem letzten von der
Kamera aufgenommenen Vision-Bild angezeigt. Zusätzlich werden die aktuellen Beschleunigungs-
werte der Achsen und die gemessenen Abweichungen angezeigt. Wenn Sie ein Bauelement ma-
nuell vom Bestückkopf entfernen müssen oder das Bauelement verloren gegangen ist, wird ein
Hinweis angezeigt und Sie müssen die Aktion bestätigen, um fortzufahren.
Wenn ein Fehler während der Ausführung auftritt, werden die Fehlerursachen auf der letzten Seite
in einer Fehlerliste angezeigt. Ansonsten werden die Ergebnisse im Dialog Results (Ergebnisse)
angezeigt.
Schritt 5: Stationssoftware
► Prüfen Sie die Ergebnisse. Die empfohlenen
Werte können mit den Werten des Programmier-
systems verglichen werden.
► Klicken Sie auf Test recommended acceleration
values, um die Werte zu testen.
(DE: Empfohlene Beschleunigungswerte testen).
Der Teach-Dialog wird beendet und der Test-Dialog Configuration (Konfiguration) geöffnet.
4 Arbeiten mit den OSC-Funktionen
4.1 Mit R16-2 eingeführte Funktionen
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019 31

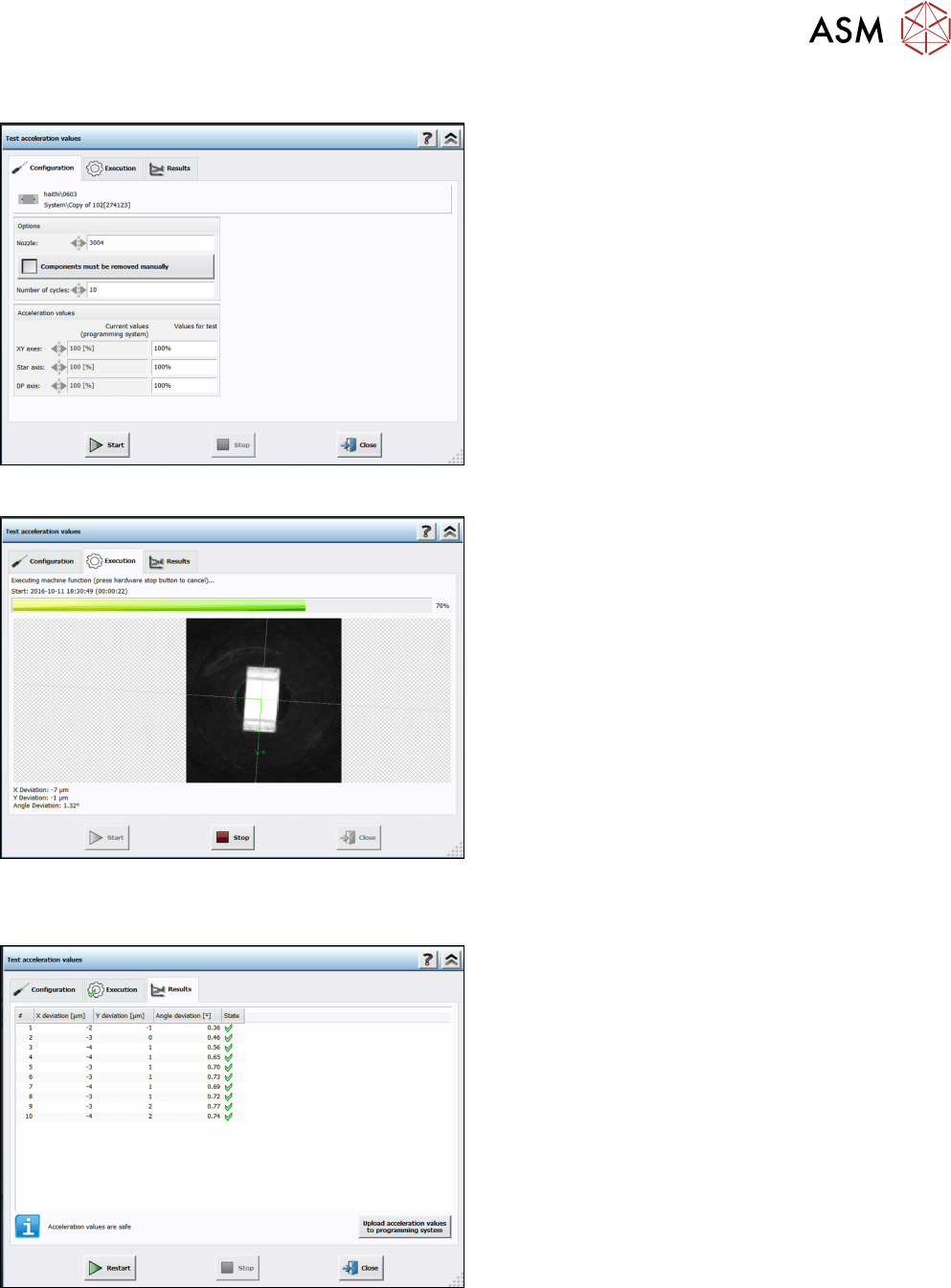

Schritt 6: Stationssoftware
► Stellen Sie die empfohlenen Beschleunigungs-
werte aus der Teach-Funktion ein.
► Klicken Sie auf Start.
(DE: Starten).
Der Test wird automatisch ausgeführt und der Test-Dialog Execution (Ausführung) angezeigt.
Die Ergebnisse werden im Test-Dialog Results (Ergebnisse) angezeigt.
Schritt 7: Stationssoftware
► Prüfen Sie die Ergebnisse.
► Klicken Sie auf Upload acceleration values to
programming system.
(DE: Beschleunigungswerte zum Programmier-
system hochladen).
Das Hochladen an SIPLACE Pro ist erst verfügbar, nachdem die empfohlenen Werte getestet wur-
den.
4 Arbeiten mit den OSC-Funktionen
4.2 Neue Funktionen und Änderungen mit R18-2
32 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019
4.1.6 Erhöhte Aufsetzkraft für Bestückkopf Twin VHF
Eine erhöhte Aufsetzkraft bis 100 N für Bestückkopf Twin VHF wird unterstützt.
Einschränkungen
●
Die erhöhte Aufsetzkraft bis 100 N ist nur für Bestückkopf Twin VHF, Artikelnummer
[03096701-03] möglich. Bestückungen mit einer höheren Kraft als 70 N werden nicht auf
Stationen mit Software-Versionen < 710 und Bestückköpfen Twin VHF mit einem Funktions-
stand < [-03] unterstützt. Solche Bestückungen werden von SIPLACE Pro auf Stationen mit
Stationssoftware-Version ≥ 710 erzwungen.
4.2 Neue Funktionen und Änderungen mit R18-2
In diesem Kapitel sind alle Funktionen aufgelistet, die mit R18-2 entweder neu eingeführt oder ak-
tualisiert wurden.
4.2.1 Bestückung von Snap-In-Bauelementen – Verbesserung beim Teachen
Mir R18-2 gab es eine Aktualisierung für die Bestückung von Snap-In-Bauelementen, die mit R16-2
eingeführt wurde (siehe 4.1.1 "Bestückung von Snap-In-Bauelementen" [}13]).
Wenn die nächste Leiterplatte in der Eingabesektion liegt, wird sie in den Bearbeitungsbereich ein-
gefahren, aber erst bestückt, nachdem die Einstellungen für die erste Leiterplatte bestätigt wurden.
Im Falle eines Fehlers können die gespeicherten Daten über die Line Control GUI zurückgesetzt
werden.
Einschränkungen
●
Das verbesserte Teach-Verfahren bei der Bestückung von Snap-In-Bauelementen wird nicht
auf den Bestückautomaten SIPLACE CA4 / CA4 V2 unterstützt.
4.2.2 Stereo-Messung für Gullwings und Muster-Merkmale
Mir R18-2 gab es eine Aktualisierung für die Stereo-Messung Funktion, die mit R16-2 eingeführt
wurde (siehe 4.1.2 "Stereo-Messung für THT-Stifte" [}18]).
Ab R18-2 wird die Stereo-Messung auch für die Beinchengruppentypen Gullwing und Pattern-
Merkmal unterstützt. Für die Messung wird das gleiche Verfahren wie bei der Stereomessung von
THT-Stiften verwendet.
HINWEIS
Höhenmessbereich beachten
Da Gullwings oft nicht in derselben Ebene wie die THT-Stiftspitzen sind, muss der Höhen-
messbereich beachtet werden:
SST25: +1.94 mm bis -3.9 mm um die Kalibrierebene ("+" ist in Richtung der Kamera !)
SST33: +3.6 mm bis -7.2 mm um die Kalibrierebene
► Folgen Sie den Arbeitsschritten, die in Abschnitt 4.1.2 "Stereo-Messung für THT-Stifte" [}18]
beschrieben sind.
► Siehe auch Abschnitt 4.1.3 "Kundenspezifische Muster-Merkmale" [}22].
