4 Arbeiten mit den OSC-Funktionen
4.1 Mit R16-2 eingeführte Funktionen
26 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019
4.1.4 Spezielle Positionsauswertung
Bei OSC-Bauelementen ist es oft schwierig, die X-/Y-Position des Bauelements zu finden und die
Drehung zu bestimmen, wenn dasselbe Merkmal dafür verwendet wird. Deswegen ist eine neue
Funktion eingeführt worden, mit der verschiedene Merkmale verwendet werden können zur Be-
stimmung der X-/Y-Ausrichtung und der Drehausrichtung.
Beispiel
Stift verwenden, um die X-/Y-Ausrichtung des
Bauelements zu bestimmen
3 Beinchen verwenden, um den Winkel für die
Drehausrichtung des Bauelements zu bestim-
men
Das neue Attribut Positionsauswertung wird als Parameter der jeweiligen Merkmalgruppe auf der
GUI angezeigt und ist nur in SIPLACE Vision sichtbar.
Folgende Einstellungen stehen für die spezielle Positionsauswertung zur Verfügung:
Einstellung Auswertung
Standard Standardwert, normale Auswertung (X, Y, Winkel)
Keine Gruppe wird nicht verwendet, um die Bauelementposition zu bestimmen (aber für
Inspektion)
Winkel Gruppe wird nur verwendet, um den Winkel zu bestimmen
X und Y Gruppe wird nur für X und Y verwendet, nicht für den Winkel
X Gruppe wird nur für X verwendet, nicht für Y und Winkel
Y Gruppe wird nur für Y verwendet, nicht für X und Winkel
X und Winkel Gruppe wird nur für X und Winkel verwendet, nicht für Y
Y und Winkel Gruppe wird nur für Y und Winkel verwendet, nicht für X
Die X- und Y-Koordinaten beziehen sich immer auf das Bauelement-Koordinatensystem.
4.1.4.1 Arbeitsschritte
In der folgenden Übersicht sind die einzelnen Arbeitsschritte aufgelistet, die in der angegebenen
Reihenfolge ausgeführt werden sollten, um die spezielle Positionsauswertung auszuführen.
Positionsauswertung durchführen
Schritt Aktion SIPLACE-Program
1) OSC-Paket aktivieren SIPLACE Pro
2) Ausrichtung für die erste Gruppe festlegen (Standard) SIPLACE Vision
3) Ausrichtung für die zweite Gruppe festlegen (Keine) SIPLACE Vision
4 Arbeiten mit den OSC-Funktionen
4.1 Mit R16-2 eingeführte Funktionen
Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019 27
4.1.4.2 Anwendungsbeispiel
Schritt 1: SIPLACE Pro

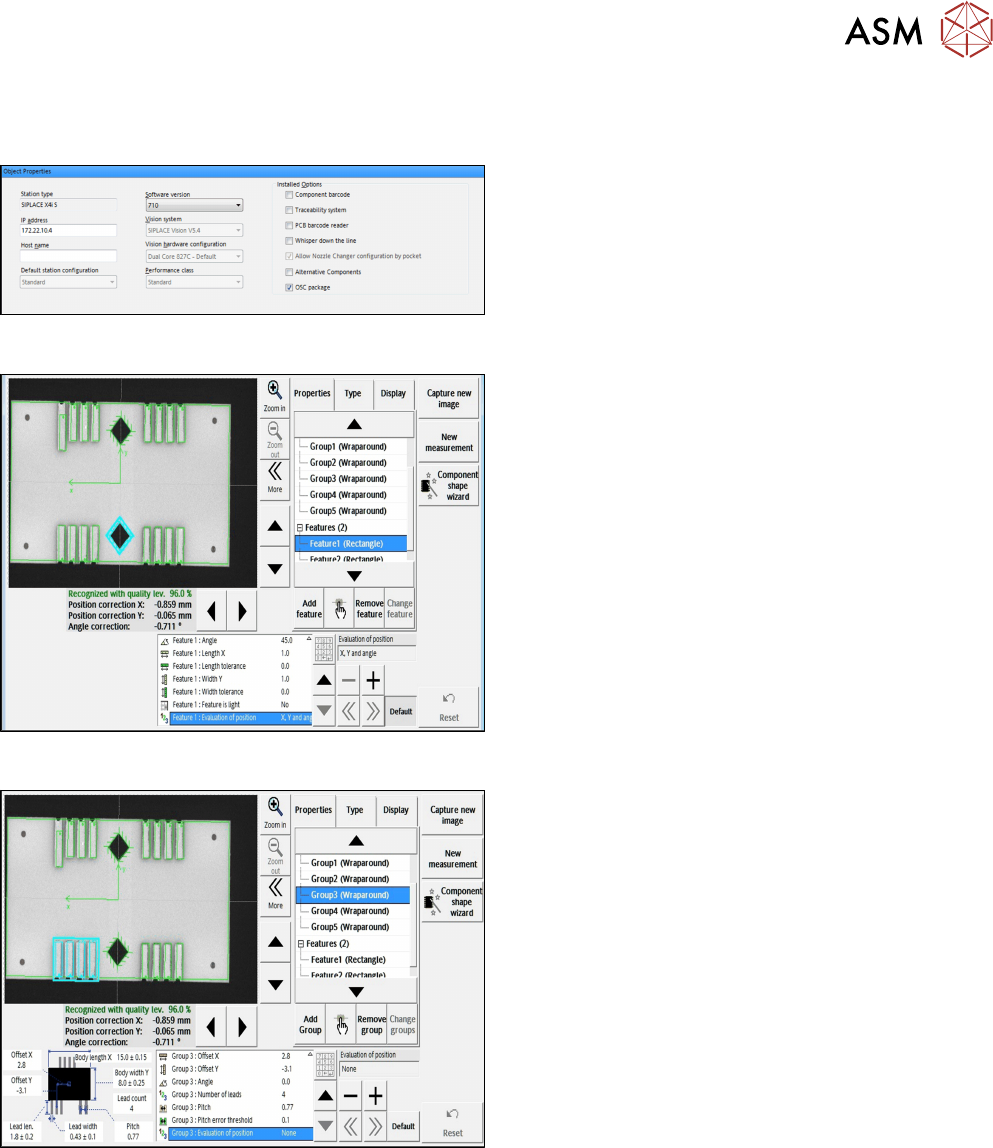

► Aktivieren Sie im Stations-Editor unter Placement
Station die Option OSC Package unter Installed
options.
(DE: Bestückstation – Installierte Optionen –
OSC-Paket).
Schritt 2: SIPLACE Vision
► Stellen Sie in den Geometry data unter
Evaluationofposition die Ausrichtung für die bei-
den Rechtecks-Merkmale ein.
(DE: Geometriedaten – Positionsauswertung).
In diesem Beispiel: Standard (X, Y, Winkel für
Merkmal "Rechteck").
Schritt3: SIPLACE Vision
► Stellen Sie in den Geometry data unter
Evaluationofposition die Ausrichtung für alle
Wraparound-Gruppen ein.
(DE: Geometriedaten – Positionsauswertung).
In diesem Beispiel:
Keine für Merkmal "Wraparound".
Alle Merkmale werden während der Messung gesucht und inspiziert. Deshalb müssen alle Merk-
male korrekt eingestellt und vorhanden sein. Erst im letzten Schritt wird bei der Berechnung der
Bauelementposition die Position dieser Merkmale entsprechend der Einstellung berücksichtigt. Im
obigen Beispiel werden nur die Positionen der beiden Rechtecks-Merkmale für die berechnete
Bauelementposition verwendet.
4 Arbeiten mit den OSC-Funktionen
4.1 Mit R16-2 eingeführte Funktionen
28 Bedienungsanleitung OSC Package User Guide OSC-Paket 11/2019
4.1.5 Beste Beschleunigung finden
Besonders für Odd-Shape-Bauelemente, aber auch für Standardbauelemente reduzieren die An-
wender oft die Beschleunigung der Achse auf einen niedrigen Wert, um sicherzustellen, dass die
Leiterplatte korrekt bestückt wird und keine Bauelemente verloren gehen. Dadurch liegt aber die
aktuelle Beschleunigung meistens unter dem Optimum.
Eine neue Teaching-Funktion unterstützt das Herausfinden der optimalen Beschleunigungs- oder
Geschwindigkeitswerte für eine Gehäuseform direkt an der Station. Der Dialog zum Gehäusefor-
men teachen ist um die neue Funktion Beschleunigungswerte teachen erweitert worden.
Das ausgewählte Bauelement wird mit der ausgewählten Pipette abgeholt und innerhalb der
Maschine mit zunehmenden Beschleunigungswerten für jede Achse bewegt. Basierend auf der
Vision-Messung wird die optimale Beschleunigung bestimmt. Der Wert kann wieder getestet und
nach dem Testen zu SIPLACE Pro hochgeladen werden.
Vorraussetzungen
●
Bedienebene: Service (Kunde)
4.1.5.1 Arbeitsschritte
In der folgenden Übersicht sind die einzelnen Arbeitsschritte aufgelistet, die in der angegebenen
Reihenfolge ausgeführt werden sollten, um die beste Beschleunigung zu finden.
Beste Beschleunigung finden
Schritt Aktion SIPLACE-Program
1) OSC-Paket aktivieren SIPLACE Pro
2) Im Dialog zum Gehäuseformen teachen das Bauelement in der
Liste auswählen und Funktion Beschleunigungswerte teachen
starten
Stationssoftware
3) Gegebenenfalls Konfiguration ändern (andere Pipette, automati-
sches Abwerfen von Bauelementen deaktivieren)
Stationssoftware
4) Ausführung starten Stationssoftware
5) Ergebnis prüfen Stationssoftware
6) Empfohlene Beschleunigung testen Stationssoftware
7) Beschleunigungswerte zu SIPLACE Pro hochladen Stationssoftware
4.1.5.2 Anwendungsbeispiel
Schritt 1: SIPLACE Pro
► Aktivieren Sie im Stations-Editor unter Placement
Station die Option OSC Package unter Installed
options.
(DE: Bestückstation – Installierte Optionen –
OSC-Paket).
