Installationsanleitung Stationsso ftware Version 705.03 Ausgabe 02/2011 Die Benutzereinstellunge n werden gezeigt. Abb. 7-3: Bedienebene wechseln → Klicken Sie auf die Schaltfläche Service (Kunde) und geben Sie anschließ…
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011

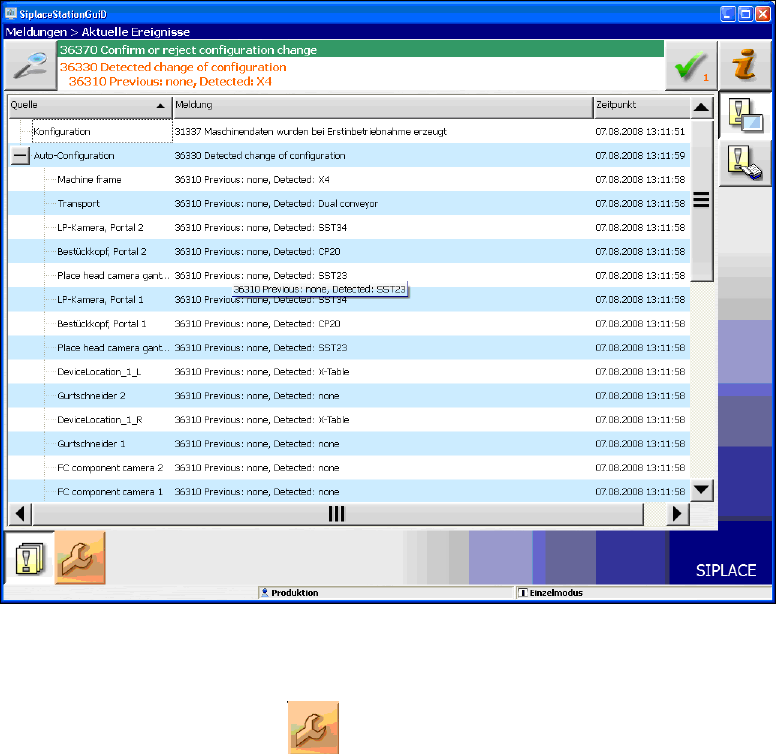

Abb. 7-2: Eingesetzte Hardware-Komponenten
Die Bedienebene Service (Kunde) ist erforderlich, um die Autokonfiguration bearbeiten zu können.
→ Klicken Sie auf das Symbol
, um die Benutzereinstellungen aufzurufen.
42 von 58
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
Die Benutzereinstellungen werden gezeigt.

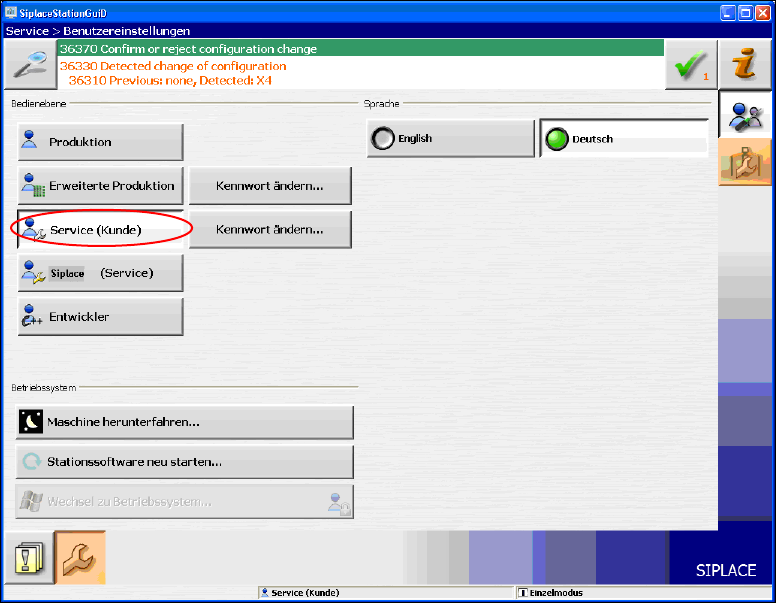

Abb. 7-3: Bedienebene wechseln
→ Klicken Sie auf die Schaltfläche Service (Kunde) und geben Sie anschließend das Kennwort ein, um
in diese Bedienebene zu wechseln.
43 von 58
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
Ab Stationssoftware-Version 705.03 müssen Sie in der Autokonfiguration für alle Bestückautomaten der
SX- und DX-Serie einstellen, ob die Meldeleuchten an den Türmen der Bestückautomaten zweifarbig
(grün / weiß) oder dreifarbig (grün / gelb / rot) angezeigt werden sollen. Nähere Informationen zu den zwei
Meldeleuchte-Systemen finden Sie in der Versionsbeschreibung zur Stationssoftware, Artikelnummer
00196770-xx.

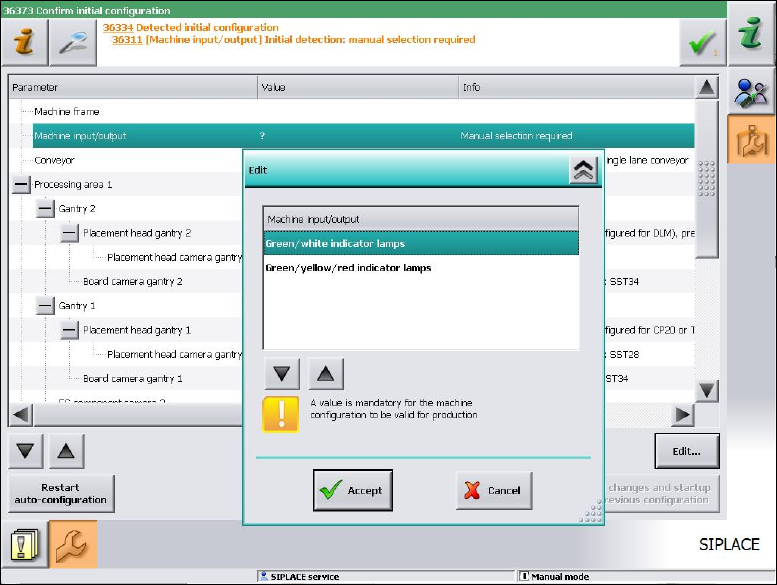

Abb. 7-4: Meldeleuchte einstellen
→ Markieren Sie die gewünschte Meldeleuchte und klicken Sie auf Accept (Bestätigen).
44 von 58
