Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
→ Klicken Sie auf die Schaltfläche Übernehmen.
→ Wiederholen Sie die Schritte für Stellplatz 1.
Wenn Sie alle Tischkonfigurationen ausgewählt haben, wird das folgende Fenster gezeigt, in dem die
Autokonfiguration bestätigt wird.
Abb. 7-8: Autokonfiguration bestätigen bei SX1/SX2
→ Klicken Sie auf die Schaltfläche Änderungen bestätigen und Startvorgang fortsetzen, um die
Autokonfiguration zu bestätigen.
Wenn das manuelle Tray Carrier SX benutzt wird, ist eine manuelle Einstellung erforderlich. Siehe hierzu
die Versionsbeschreibung zur Stationssoftware, Artikelnummer 00196770-xx.
Wenn der Koplanrechner installiert wurde, muss außerdem der 3-D-Koplansensor bestätigt oder
abgewählt werden.
7.3 Bestückautomat SX+
Wenn der Bestückautomat SX+ ohne Portale verwendet werden soll, muss dies in der Autokonfiguration
nach dem Hochfahren der Maschine konfiguriert werden. Hierzu müssen Sie im Dialog der
Maschinenkonfiguration am Bearbeitungsbereich "Portale nicht berücksichtigen" auswählen.
47 von 58
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
48 von 58
7.4 Bestückautomat SX4
Beim ersten Hochfahren des Bestückautomaten SX4 müssen Sie in der Autokonfiguration bei
"Maschinenrahmen" den Eintrag "SX4 Flexible" manuell auswählen, wenn die Maschine im
Bearbeitungsbereich 2 Tische in äußerer Lage hat, was nicht automatisch über Sensoren erkannt werden
kann. Tische in äußerer Lage werden verwendet, wenn stationäre Kameras eingesetzt werden. Ansonsten
wählen Sie den Eintrag "SX4 High Speed" aus.
7.5 Bestückautomaten der DX-Serie
Beim ersten Hochfahren der Bestückautomaten der DX-Serie müssen Sie in der Autokonfiguration
folgende Optionen manuell auswählen:
− Beim Bestückkopf C&P12: Aufstellhöhe (über dem Meer)
- Meldeleuchte (zweifarbig oder dreifarbig)
- Tischposition:
innen 60 Spuren
außen 60 Spuren
außen mit 30 Spuren + freiem Stellplatz für Tray oder WPC
- 3-D-Koplansensor bestätigen oder abwählen
7.6 Überprüfung / Update der Embedded Software
Falls die korrekten eSW-Versionen sich nicht auf der Maschine befinden, wird der Hochlauf der Maschine
unterbrochen.
→ Führen Sie in diesem Fall einen eSW-Download durch.
→ Führen Sie einen Gesamt-Referenzlauf für die Maschine durch.
7.7 Ablageort der Maschinendateien (Kalibrierdaten etc.)
Die maschinenspezifischen Konfigurations-, Vermessungs- und Parameterdaten sind in XML-Dateien
unter dem Verzeichnispfad C:\Sirio\Work\Individual abgelegt. Diese XML-Dateien enthalten alle
Kalibrierdaten.
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
7.8 Erforderliche Kalibrierschritte
Nach einem Upgrade von Stationssoftware 701.xx und dem anschließenden ersten Hochlauf der
Stationssoftware sind einige Kalibrierschritte erforderlich.
Voraussetzungen:
- Die eSW-Versionen müssen aktualisiert sein.
- Der Referenzlauf muss erfolgreich durchgeführt sein.
- Auf jedem C&P20A-Bestückkopf am Segment 1 muss sich eine Kalibrierpipette (1235) befinden.

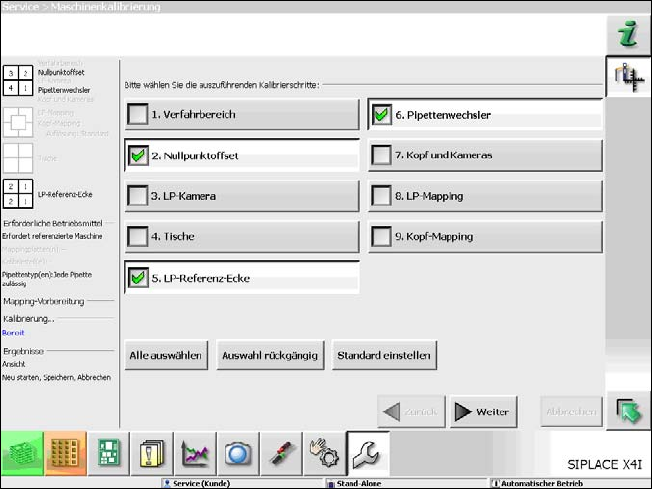

Abb. 7-9: Erforderliche Kalibrierschritte
→ Wählen Sie die in der Abbildung markierten Kalibrierschritte aus und klicken Sie auf Weiter.
→ Wählen Sie in den folgenden Eingabemasken jeweils alle möglichen Komponenten aus (alle
Transportspuren, alle Portale, alle Pipettenwechsler).
