Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
5.2.2 Bildschirmeinstellungen ändern
→ Wählen Sie Start Æ Settings Æ Control Panel Æ Display.
→ Klicken Sie auf die Registerkarte Settings.
→ Stellen Sie den Schieberegler im Feld "Screen resolution" auf "1024 by 768 pixels".

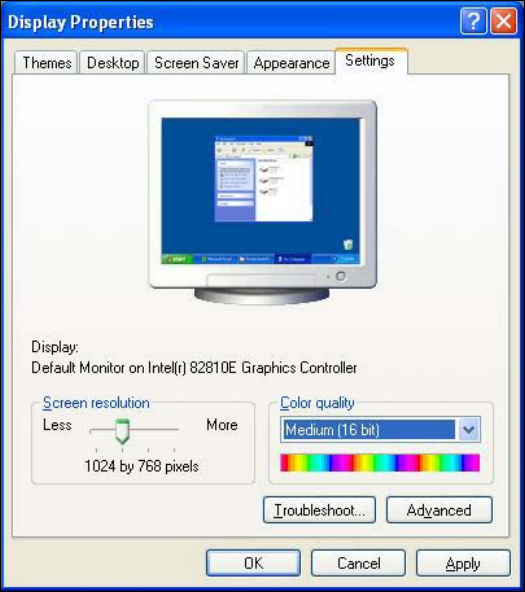

Abb. 5-1: Bildschirmeinstellungen
→ Bestätigen Sie die Einstellungen mit OK.
26 von 58
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
5.2.3 Kalibrieren des Touchscreens
→ Wählen Sie Start Æ Settings Æ Control Panel Æ Elo, um zu den EloTouch Screen Properties zu
gelangen:

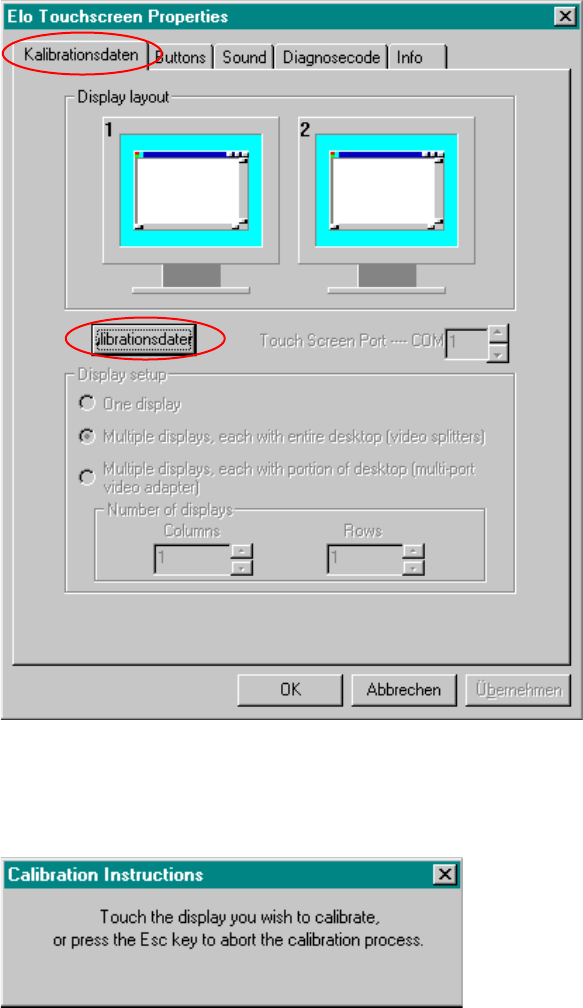

Abb. 5-2: EloTouch Screen Eigenschaften
→ Klicken Sie auf die Registerkarte Kalibrationsdaten.
→ Klicken Sie dort auf die Schaltfläche Kalibrationsdaten. Folgender Hinweis erscheint:
Abb. 5-3: Auswahlfenster für den zu kalibrierenden Bildschirm
→ Tippen Sie mit dem Finger auf die Maske des zu kalibrierenden Bildschirms.
Danach wird eine neue Maske eingeblendet, und Sie können daraufhin eine Kalibrierung
durchführen.
→ Führen Sie diese Prozedur auch für den zweiten Bildschirm durch.
→ Klicken Sie auf die Schaltfläche OK, um die Daten zu übernehmen.
27 von 58
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
28 von 58
5.3 BIOS-Update/-Einstellungen am Maschinenrechner und am
Visionrechner automatisch durchführen
Die Image-Dateien zum automatischen BIOS-Update und zu den automatischen BIOS-Einstellungen,
sowie eine entsprechende Installationsanleitung (Readme-Datei) sind auf der BIOS-CD V1.0 enthalten.
Diese CD kann über den Service-Techniker oder SecuFEx zum Herunterladen bestellt werden.
