7.1 Bestückautomaten der X-Serie
Für die Bestückautomaten der X-Serie wird folgendes Fenster gezeigt, in dem die Autokonfiguration
bearbeitet, bestätigt oder abgelehnt werden kann.
Abb. 7-5: Autokonfiguration bestätigen bei X-Serie
→ Klicken Sie auf die Schaltfläche Confirm changes and continue startup (Änderungen bestätigen
und Startvorgang fortsetzen), um die Autokonfiguration zu bestätigen.
Wenn der Koplanrechner installiert wurde, muss außerdem der 3-D-Koplansensor bestätigt oder
abgewählt werden.
45 von 58
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
7.2 Bestückautomat SX1/SX2

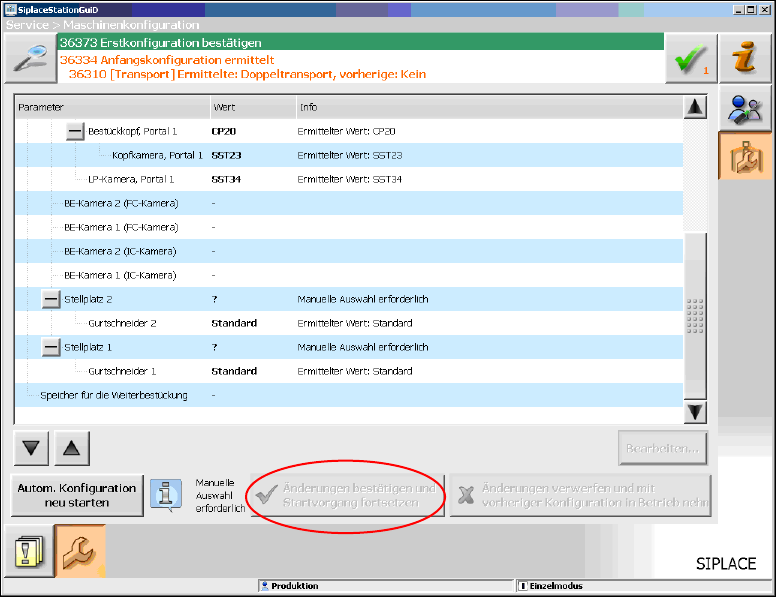

Für den Bestückautomaten SX1/SX2 wird folgendes Fenster gezeigt, in dem der Hinweis Manuelle
Auswahl erforderlich darüber informiert, dass die Tischkonfiguration manuell ausgewählt werden muss,
da diese nicht automatisch erkannt wird.
Abb. 7-6: Tischkonfiguration manuell auswählen
→ Klicken Sie auf das Fragezeichen ? neben Stellplatz 2.
Die auswählbaren Tischkonfigurationen werden gezeigt.

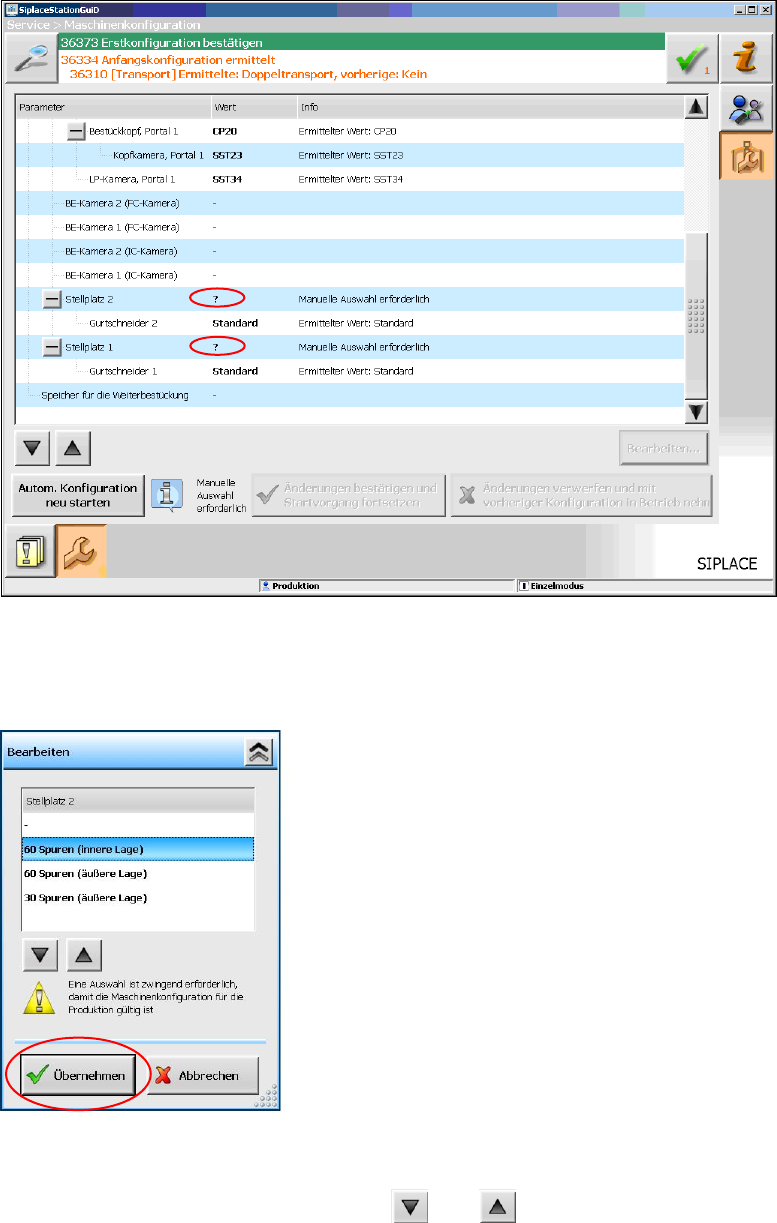

Abb. 7-7: Mögliche Tischkonfigurationen
→ Wählen Sie eine Tischkonfiguration mit oder aus.
46 von 58
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
→ Klicken Sie auf die Schaltfläche Übernehmen.
→ Wiederholen Sie die Schritte für Stellplatz 1.
Wenn Sie alle Tischkonfigurationen ausgewählt haben, wird das folgende Fenster gezeigt, in dem die
Autokonfiguration bestätigt wird.
Abb. 7-8: Autokonfiguration bestätigen bei SX1/SX2
→ Klicken Sie auf die Schaltfläche Änderungen bestätigen und Startvorgang fortsetzen, um die
Autokonfiguration zu bestätigen.
Wenn das manuelle Tray Carrier SX benutzt wird, ist eine manuelle Einstellung erforderlich. Siehe hierzu
die Versionsbeschreibung zur Stationssoftware, Artikelnummer 00196770-xx.
Wenn der Koplanrechner installiert wurde, muss außerdem der 3-D-Koplansensor bestätigt oder
abgewählt werden.
7.3 Bestückautomat SX+
Wenn der Bestückautomat SX+ ohne Portale verwendet werden soll, muss dies in der Autokonfiguration
nach dem Hochfahren der Maschine konfiguriert werden. Hierzu müssen Sie im Dialog der
Maschinenkonfiguration am Bearbeitungsbereich "Portale nicht berücksichtigen" auswählen.
