Installationsanleitung Stationsso ftware Version 705.03 Ausgabe 02/2011 Ab Stationssoftware-Version 705.03 müssen Sie in d e r Autokonfiguration für alle Bestückautomaten de r SX- und DX-Serie einstellen, ob die Meldeleu…
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
Die Benutzereinstellungen werden gezeigt.
Abb. 7-3: Bedienebene wechseln
→ Klicken Sie auf die Schaltfläche Service (Kunde) und geben Sie anschließend das Kennwort ein, um
in diese Bedienebene zu wechseln.
43 von 58
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
Ab Stationssoftware-Version 705.03 müssen Sie in der Autokonfiguration für alle Bestückautomaten der
SX- und DX-Serie einstellen, ob die Meldeleuchten an den Türmen der Bestückautomaten zweifarbig
(grün / weiß) oder dreifarbig (grün / gelb / rot) angezeigt werden sollen. Nähere Informationen zu den zwei
Meldeleuchte-Systemen finden Sie in der Versionsbeschreibung zur Stationssoftware, Artikelnummer
00196770-xx.
Abb. 7-4: Meldeleuchte einstellen
→ Markieren Sie die gewünschte Meldeleuchte und klicken Sie auf Accept (Bestätigen).
44 von 58
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
7.1 Bestückautomaten der X-Serie
Für die Bestückautomaten der X-Serie wird folgendes Fenster gezeigt, in dem die Autokonfiguration
bearbeitet, bestätigt oder abgelehnt werden kann.

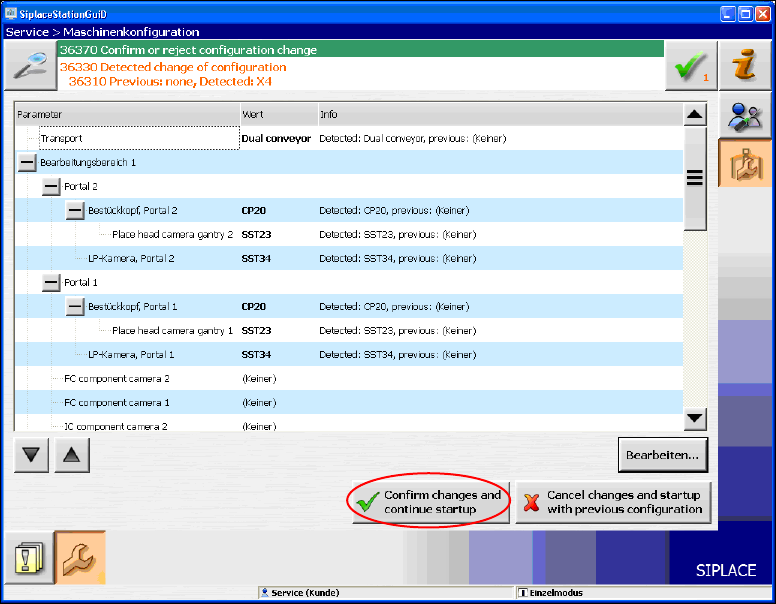

Abb. 7-5: Autokonfiguration bestätigen bei X-Serie
→ Klicken Sie auf die Schaltfläche Confirm changes and continue startup (Änderungen bestätigen
und Startvorgang fortsetzen), um die Autokonfiguration zu bestätigen.
Wenn der Koplanrechner installiert wurde, muss außerdem der 3-D-Koplansensor bestätigt oder
abgewählt werden.
45 von 58
