Installationsanleitung Stationsso ftware Version 705.03 Ausgabe 02/2011 22 von 58 4.2.2 Maschinenrechner/Visionrechne r (in Ein-Rechnerbetrieb) Bezeichnung SIMATIC Box PC 627B CPU / Taktfrequenz Core 2 Duo T7400 / 2,16 G…
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
21 von 58
4.2.1 Maschinenrechner/Visionrechner (in Zwei-Rechnerbetrieb)
Bezeichnung
SIMATIC Box PC 627
CPU / Taktfrequenz
Pentium M 760 / 2 GHz
Speicher RAM
1 GB
Festplatte
ja
externes DVD-Laufwerk
über USB ansteckbar
Serielle Schnittstellen
1
USB-Schnittstellen und externer USB-Hub
ja
Netzwerk
2x 100 MBit
Tabelle 4-1: Hardware Maschinen-/Visionrechner SIPLACE X-Serie
Bezeichnung
SIMATIC Box PC 627B
CPU / Taktfrequenz
Core 2 Duo T7400 / 2,16 GHz
Speicher RAM
1 GB
Festplatte
ja
externes DVD-Laufwerk
über USB ansteckbar
internes DVD-Laufwerk
nein
Serielle Schnittstellen
1
USB-Schnittstellen und externer USB-Hub
ja
Netzwerk
2x 100 MBit
Tabelle 4-2: Hardware Maschinen-/Visionrechner SIPLACE X-Serie
4.2.1.1 Maschinenrechner/Visionrechner mit 3D-Koplansensor
Das Koplanaritäts-Modul mit dem 3D-Koplansensor (Typ 37) kann optional in die Bestückautomaten
SIPLACE X2, X3, X4 und SX1/SX2 eingebaut werden (Artikelnummer 00119919-xx für X-Serie,
Artikelnummer 00519919-xx für SX-Serie).
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
22 von 58
4.2.2 Maschinenrechner/Visionrechner (in Ein-Rechnerbetrieb)
Bezeichnung
SIMATIC Box PC 627B
CPU / Taktfrequenz
Core 2 Duo T7400 / 2,16 GHz
Speicher RAM
1 GB (SX1/2 / DX1/2) / 2 GB (DX4)
Festplatte
ja
externes DVD-Laufwerk
ja
internes DVD-Laufwerk
nein
Serielle Schnittstellen
1
USB-Schnittstellen und externer USB-Hub
ja
Netzwerk
2x 100 MBit
A24-Hotlink-Karten
ja (DX4) / nein (SX1/2 / DX1/2)
Tabelle 4-3: Hardware Maschinen-/Visionrechner SIPLACE SX1/2 und DX-Serie
Bezeichnung
SIMATIC Box PC 827B
CPU / Taktfrequenz
Core 2 Duo T7400 / 2,16 GHz
Speicher RAM
2 GB
Festplatte
ja
externes DVD-Laufwerk
nein
internes DVD-Laufwerk
nein
Serielle Schnittstellen
1
USB-Schnittstellen
ja
externer USB-Hub
nein
Netzwerk
2x 100 MBit
Tabelle 4-4: Hardware Maschinen-/Visionrechner SIPLACE X-Serie und SX4
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
4.3 Netzwerkkonfiguration

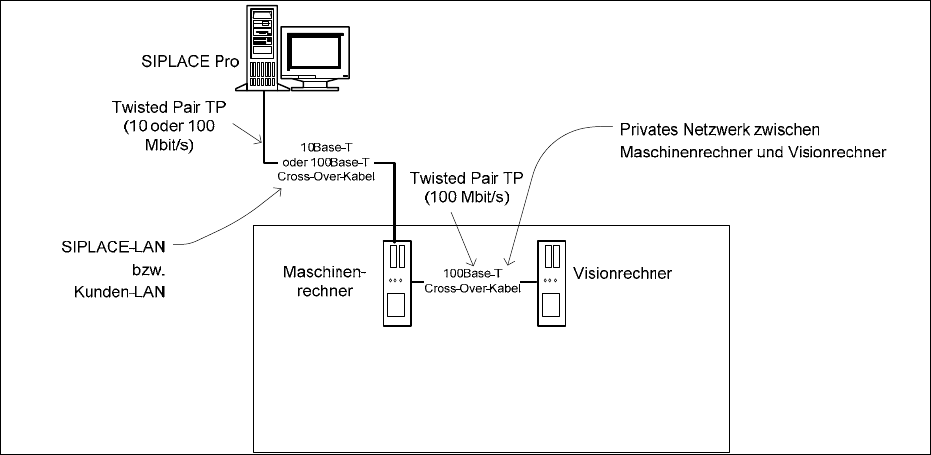

Abb. 4-5: Netzwerkverbindungen Maschine und SIPLACE Pro
In Zwei-Rechnerbetrieb ist zwischen Maschinenrechner und dem Visionrechner ein eigenes privates
Netzwerk (100 Mbit/s) über eine Subnetmask eingerichtet.
Die IP-Adressen für Maschinenrechner und Visionrechner können somit für alle SIPLACE-Maschinen fest
vergeben werden. Diese IP-Adressen sind außerhalb des privaten Netzwerkes, also auch z.B. im
SIPLACE-LAN bzw. Kunden-LAN, nicht bekannt.
Während der Installation der Stationssoftware müssen diese IP-Adressen nicht mehr vom Bediener
konfiguriert werden.
23 von 58
